超音波診断装置　Aplio i800

機能説明

新開発　ワイドバンドiDMSプローブ 新開発されたiDMSプローブは、超広帯域な周波数帯域を実現しました。2本のプローブを使い分けていた検査領域も1本で検査が行える分解能と感度を実現しました。さらにスライスの厚み方向にも超音波音場を制御可能な構造を採用。浅部から深部まで均一な画像を提供し、体格による画像抽出困難例を軽減します。

Attenuation Imaging(ATI) Attenuation Imaging(ATI)は、組織内の超音波周波数依存性減衰の程度を計測することができる新しい臨床アプリケーションです。血管や石灰化などの組織構造は独自のフィルタにより除去することができ、信頼性の高いデータ抽出が可能です。

2D Histogram Bモード/CHIモードで取得した画像に対してROI内部のピクセル数、平均階調、標準偏差、およびその輝度の分布を同時に2箇所計測、グラフ表示が可能です。肝腎コントラストなど輝度比較の応用が期待できます。

SWE ECG Sync acquisition(SWE) せん断波の伝播速度を測定し、組織の硬さを数値やカラーマップで表示できます。せん断波の伝搬する時間を等高線表示するPropagation表示で、せん断波の伝わり方を視覚的に確認できます。手動でのワンショットだけでなく、心電図を利用し心拍による影響が最も少ない時相でデータ取得を行えるので、より安定したデータが得られます。また、MAD(Measurement Area Detection)機能で標準偏差の小さい箇所を自動検出し平均値を算出します。検査中及び保存画像でも計測、カラーマップ変更および逆転、閾値の変更、四画面表示の切り替えが可能です。

CHI with Quad view/High frame rate CHI 通常の造影モードに加え、キヤノンメディカルシステムズ独自の血流表示であるADFやSMIと組み合わせた様々な撮像モードに対応しています。また、関心領域の輝度の変化を解析するアプリケーションを用いて、定量的な解析も可能です。Quad View機能を使えば、モニターモード、造影画像、MFI画像、ブレンディング画像(Bモード+造影モードの重畳表示)、さらにSMI造影を組み合わせて比較観察することが出来ます。また、High Frame Rateでの造影検査も可能です。

Smart Fusion CT/MRIおよび超音波Volume画像をリファレンス画像として同期させることで、病変位置の特定、穿刺術でのより安全な位置決めや治療効果判定などをサポートします。使用するCT/MRIのデータはメディアから直接呼出して使用することも出来ます。同時にインポートした複数シリーズの画像はサムネイルからも選択可能で、画像を切り替えた際にも位置合わせが維持されます。プローブ切り替えでも位置あわせが維持されるため治療用プローブへの持ち替えもストレス無く行えます。CTワークステーションで作成したセグメント表示も利用可能です。PW/CWモードへの遷移ができるため、循環器検査にて先天性心疾患の複雑な構造の把握や冠動脈血流の描出をサポートします。

かつてない、超高周波プローブ 従来の高周波プローブの帯域に加え、更に高い周波数帯域を持つリニアプローブを開発しました。距離・方位分解能をさらに高め、これまで見たことのない均一で高精細な画像を提供します。見たい深度・部位に合わせて、33MHz、24MHzのプローブをご提案することが可能です。通常のリニアプローブでは当てづらい細かな部位の観察に適した小型の22MHzホッケースティック型プローブも選択いただけます。ホッケースティック型プローブもElastographyが可能です。

iSMI キヤノンメディカルシステムズ独自の低流速血流表示技術であるSMIがi-seriesで生まれ変わりました。高感度、高分解能、高フレームレート、低アーティファクトにさらに磨きがかかり、使いやすさも進化した新しいSMIの誕生です。

Elastography 組織の硬さに応じた歪みの程度を、容易にリアルタイムにカラーマップで表示できます。関心領域と参照領域にROIを設定することでRatioの算出も行えます。リニアプローブだけでなく、コンベックスプローブや特殊プローブ、さらにFusion中でもご利用いただけます。また、Strainは保存画像でも同時に5箇所計測可能です。

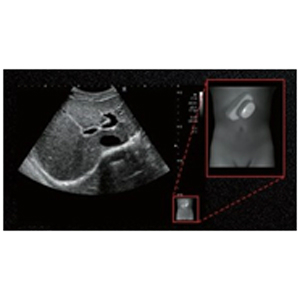

Shadow Glass 生体の表面構造を透かし表示にして内部構造と重ね合わせて表示することで、両者を同時に観察可能とします。内部の血流のカラー4D画像(CDI、SMI)とも同時表示可能です。

Auto EF with GLS ASEガイドラインで推奨されているMOD法による計測をワンボタンで行え瞬時に結果が表示されるので、検査時間を短縮できます。自動トレース解析には、2DWMTのトラッキング技術を使用し、高精度かつ高い再現性を実現しています。心筋ストレインの指標であるGLS(Global Longitudinal Strain)も同時に算出し、より臨床に役立つ情報をご提供します。

Stress Echo 運動負荷、薬剤負荷のどちらにも対応したストレスエコーパッケージです。標準的なプロトコルのほか、ユーザー仕様にもカスタマイズ可能です。 画像収集後に心筋局所のスコアリング(Wall Motion Score)も表示できます。収集した画像からワンタッチでWall Motion Trackingを起動し、壁運動解析を行うことも可能です。

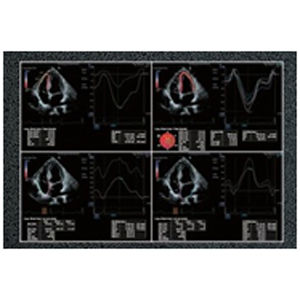

2D Wall Motion Tracking 局所心筋の壁運動解析アプリケーションが進化し、心尖三断面初期輪郭トレースの自動化により解析時間が大幅に短縮しました。GLSやBi-plane Disk法でのEF算出も自動で行います。心筋を内膜側、外膜側に分けた解析が可能で、より詳細な心機能解析が可能です。ストレインの立ち上がりを捉えて映像化することで機械的な心室興奮伝播をカラーマッピングするActivation Imagingも搭載しています。ポーラーマップ表示も可能です。

2D Wall Motion Tracking for Fetal heart 成人の心臓壁運動解析に用いられている2D Wall Motion Trackingが胎児の心臓にも応用可能になりました。胎児心臓モードで取得した高フレームレート動画を用いることで、心拍数の高い胎児心臓でも精度の高い解析が可能です。長軸/短軸どちらの断面も適応でき、Global Strainおよび局所領域のStrainを評価できます。

Real Time Quick Scan Quick Scanがリアルタイムに画像観察をサポートします。ワンタッチで起動すればその後の全てのフレームを解析し、常に明るさが均一になるように最適化します。走査に集中でき、日常の検査の質とスループットの向上が図れます。

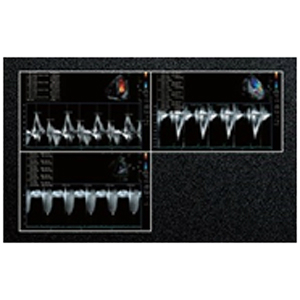

Color Quick Scan 操作回数の多い血管検査において、ワンボタンでステアリング、サンプルボリューム位置、角度補正の最適化を行う機能を搭載しました。PW/CW波形表示時は、ベースラインや流速レンジなどの設定を自動で最適化します。ドプラ検査特有の煩雑な操作を、指先ひとつで完了でき、スループットの向上が図れます。

Protocol Assistant 用途に合わせて作成した検査手順(プロトコル)に従って検査を進めることができます。検査中に行う画質条件、画像モードの切り換え、各種ボタン操作など、複数の操作を1つのワークフローにまとめることで、効率よく検査を実施できます。参照画像機能では検査者がスキャンする時の注意点、スキャンすべき断面など任意の画像情報を表示させることができます。また、過去に施行した検査の画像を参照しながら、その画像と同一条件を呼び出して検査可能なため、客観性確保のサポートが期待できます。

体に優しいエルゴノミクス 23インチの大型ワイドモニタを搭載し、パネルも中心から最大200mm(横方向)まで可動域を広げました。またパネルを低い位置に動かせるので肘を低い位置に置いて、モニタを見下ろす体勢に出来るため首や肩が疲れにくく、長時間の検査でも負担が少なくなります。

フリップダウン、ダブルホイールキャスタで快適移動 液晶モニタを前方に倒してたためるため、移動の際に前方の視界を妨げることがありません。また、装置本体の軽量化とキャスタにダブルホイールを採用することで移動時の快適な滑り出しを実現。検査室、救急、カテーテル検査室、手術室などあらゆる検査シーンに対応します。

2nd Console ワイヤレスタブレットからリアルタイムで画像の確認や画像保存・フリーズやカラードプラなどの操作が行えます。検査体勢が低くなりがちな下肢の検査や、スペースが限られるカテーテル検査室など、さまざまなシーンでの活躍が期待されています。

バッテリ駆動対応 バッテリの搭載が可能になりました。停電などによって電力供給が絶たれた場合にも電力供給が持続されます。フル充電で30分程度の検査が可能です。

業界標準の規格で院内ネットワークに接続 医用画像データ通信規格として業界標準DICOMに対応。さらに、2016コネクタソンにて最高基準をクリアしています。LANケーブルからはもちろん、無線LANからも院内のネットワークに接続することが可能で、画像や患者情報を入出力できます。

Probes 超高精細イメージングを実現した、新開発超高周波プローブが多くの領域に対応します。

Adaptors さまざまな穿刺アダプタも取揃えています。
