全身用X線CT診断装置　SCENARIA View Plus

機能説明

Cardio StillShot　心臓の動きによるモーションアーチファクトを"抑える技術"でノイズを低減 心臓CT検査では心拍数や心臓の動きなどさまざまな要因が画質に影響を与えます。従来の画像再構成法では冠動脈の動きによるブレが発生し、期待した画質の画像が得られず診断に影響を及ぼすことがありました。これらの問題を改善するために、富士フイルムはCardio StillShotを開発しました。Cardio StillShotは心臓CT検査で収集したRawDataから被写体の動く方向と量を4次元的に算出し、画像再構成時に補正を行うことで最高28msec^*1の実効時間分解能を実現します。高い実効時間分解能により、心拍の高い方でも動きによるモーションアーチファクトを低減したブレの少ない高精細な臨床画像を提供することで診断能向上に寄与します。

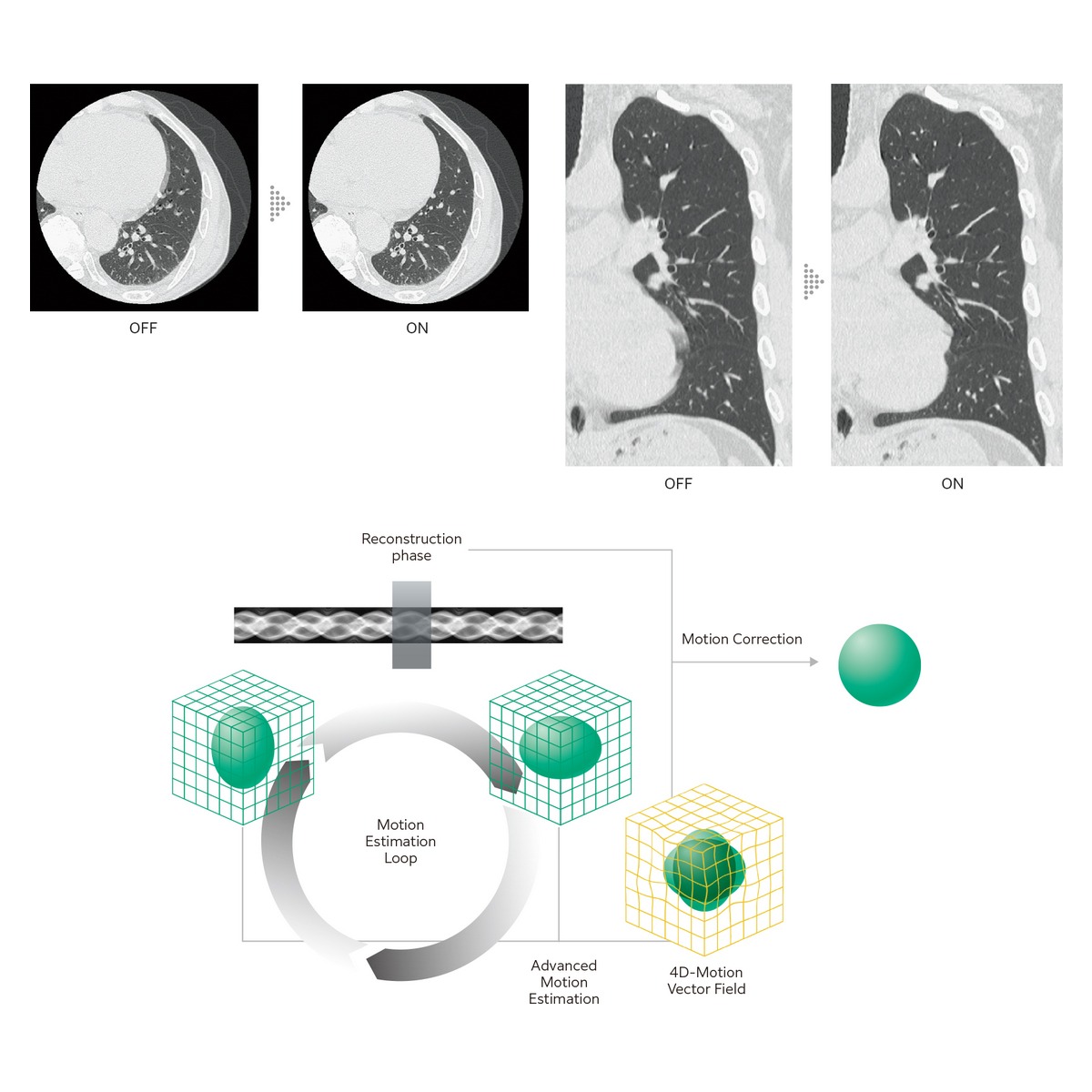

Body StillShot　"抑える技術"を胸部領域全体に拡大 心臓CT検査(心電同期撮影)において適用可能であった動き抑制技術を、さらなる臨床現場での要望を叶えるべくCT検査(非同期撮影)に拡張しました。Body StillShotは、収集したRawDataから被写体の動く方向と量を4次元的に算出する際に、体軸方向の連続性を広範囲に維持することで動きによるブレの少ない画像を提供します。心電情報を必要としない演算アルゴリズムを採用することで、ルーチン検査への適用が容易になります。AI技術を活用して開発した画像再構成技術IPV^*2との併用も可能で、さらなる高画質化に寄与します。

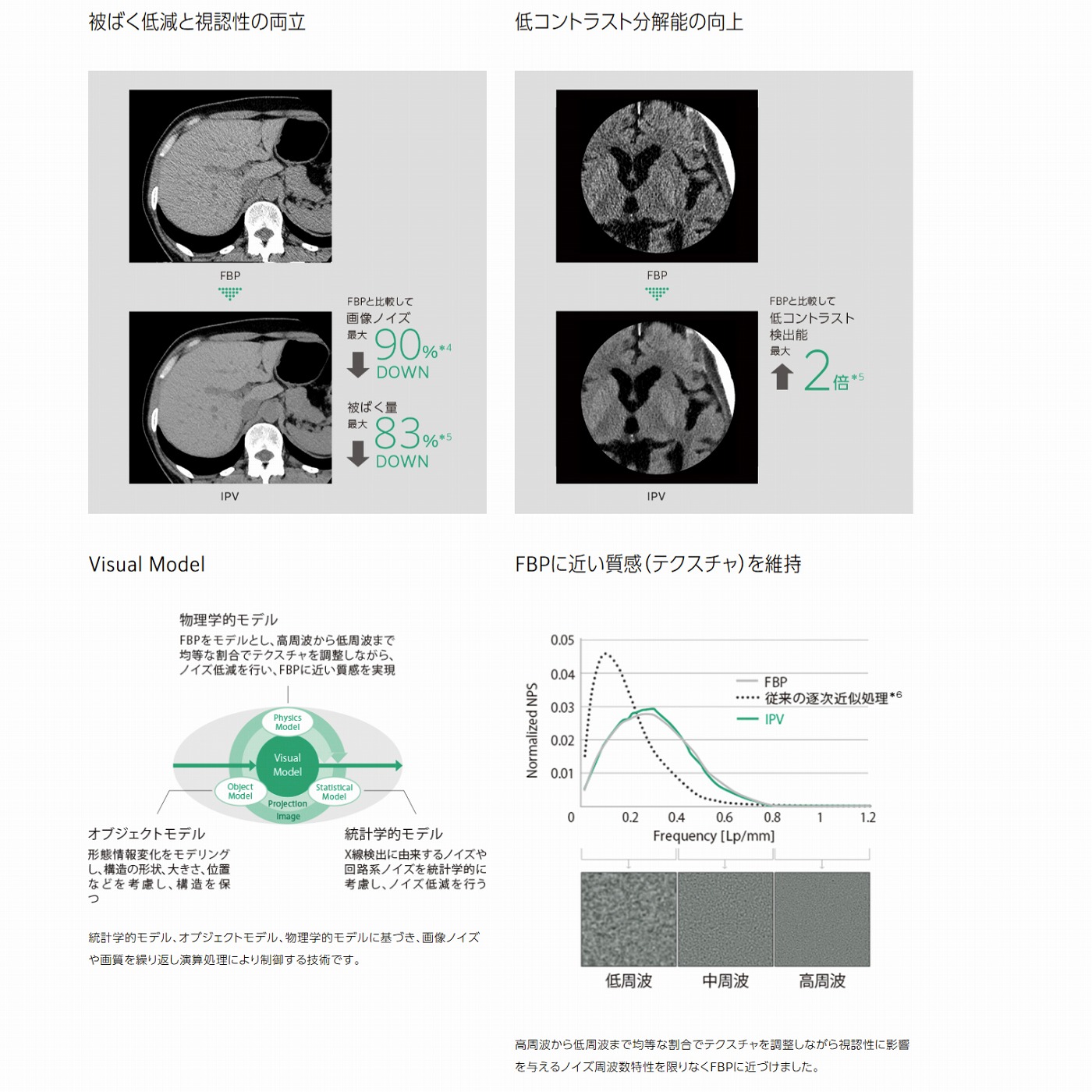

IPV(Iterative Progressive reconstruction with Visual modeling)被ばく低減と視認性を両立 IPVはAI技術^*3を活用して開発した画像再構成機能です。充分な反復処理により得られる画像を教師データとして処理を高速化。富士フイルムが開発したVisual Modelに基づき、RawDataを起点とした画像再構成処理により、NPS(Noise Power Spectrum)をFBP(Filtered Back Projection)に近づけ、高いノイズ低減率においても、画像の質感を維持します。画像ノイズを最大90%^*2低減し、被ばく量は最大83%^*4低減。低コントラスト検出能を最大2倍^*5に改善します。

SynergyDrive　"スピーディな検査"を臨床に関わるすべての人に チーム医療を支え続けてきた富士フイルムだからこそできたAI時代の新しいワークフローソリューション。それがSynergyDriveです。Deep Learning^*7などを活用したワークフロー支援機能により、医療現場のさまざまな課題を解決し診療の効率化と質の向上に貢献します。

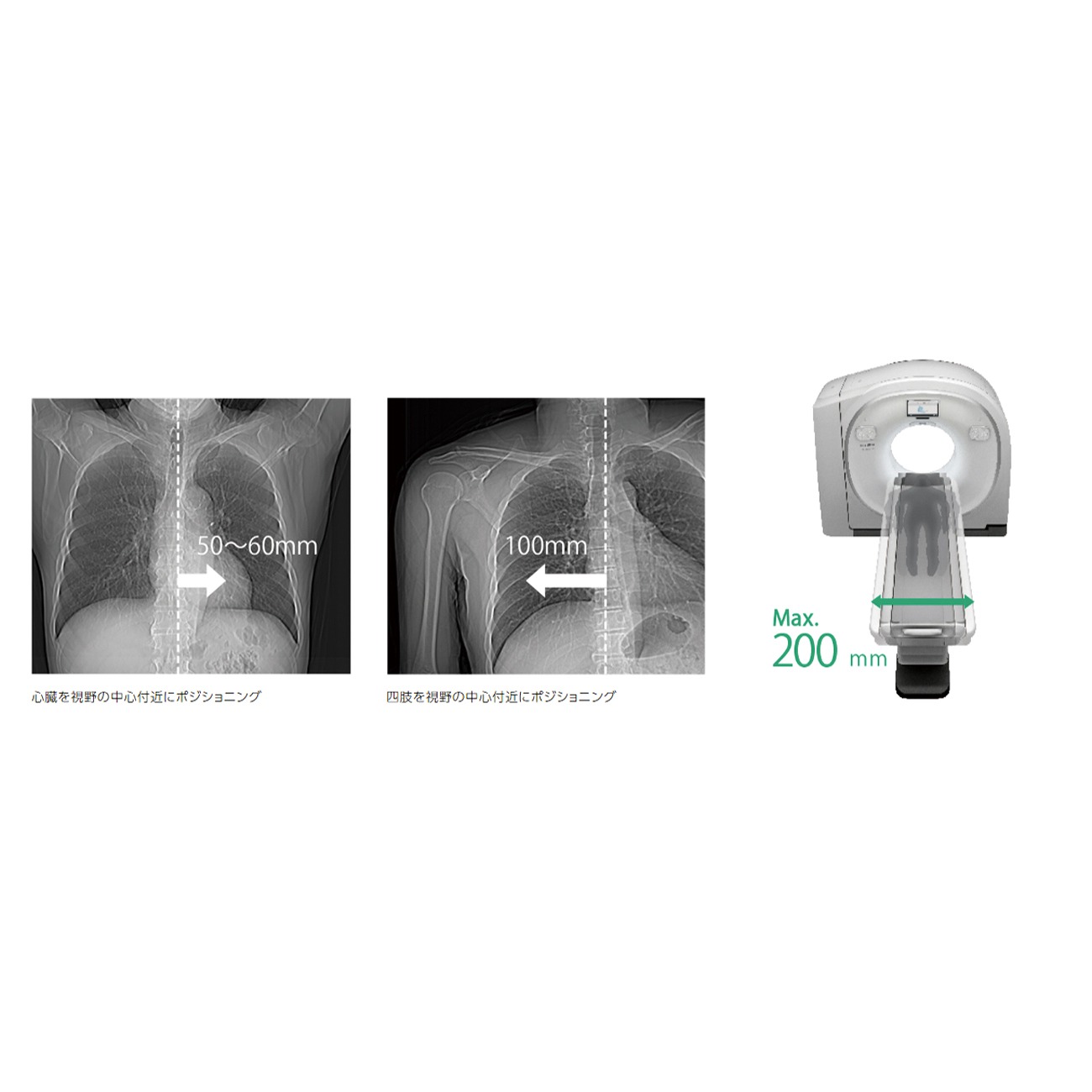

寝台横シフト機能 検査部位の位置決めが容易に 寝台が横に最大200mm移動するので、心臓領域や肩などの整形領域でも撮影領域の中心付近に撮影部位をポジショニングしやすくなり、検査効率の向上が期待できます。

被検者にやさしい検査環境 広々とした800mmの開口径に加え、開口部分をなめらかな形状にすることで被検者へのアクセス性を向上させました。

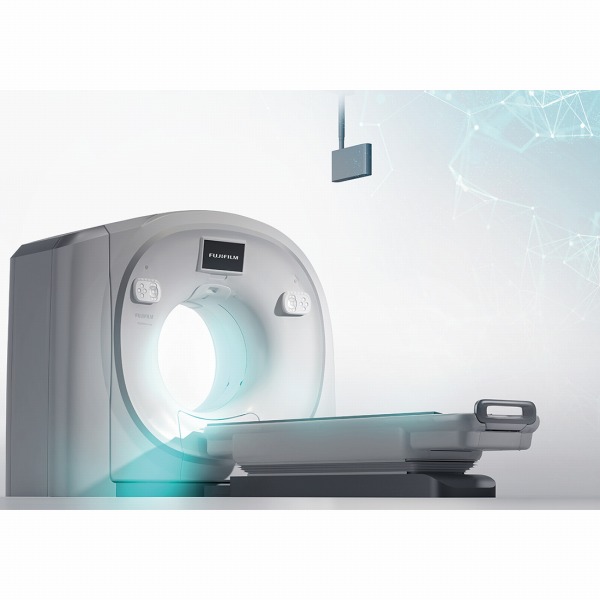

カメラを使ったポジショニング（AutoPositioning）*7*8 Deep Learningを活用して開発した技術^*7で、天井に取り付けた3Dカメラ画像を基に寝台上の人体の特徴点を検知し、3次元位置を算出するため、ワンボタンで垂直・前後・左右の3次元方向のセッティングが可能となります。頭部、胸部を含む合計14種類と適用部位を拡大し、フィートファースト、ヘッドファースト、伏臥位などのセッティングにも対応します。また、AutoPositioningの映像はスキャナ前面のTouch Visionや操作卓のモニタに表示することが可能です。

スキャン範囲自動設定（AutoPose）*9 撮影されたスキャノグラム像から撮影範囲の自動設定が可能です。撮影位置の再現性の向上や検査効率の向上による設定時間の短縮が期待できます。Deep Learningを活用して開発した富士フイルムの臓器認識技術^*7を用いることで、頭部、胸部を含む合計14種類の部位撮影に貢献します。また、あらかじめ撮影範囲のマージン設定ができるため、施設ごとの運用に応じて撮影範囲をカスタマイズできます。自動算出された撮影範囲を操作者が確認し調整することも可能です。

共通プラットフォーム化による効率的なオペレーションをサポート 富士フイルムがこれまで培ってきた画像処理技術を、CT装置本体にも搭載し解析機能を充実。再構成した画像をCT装置本体に保存するのと同時に、SYNAPSE VINCENT Core^*10に並行転送することで、撮影後から解析開始までの待ち時間を短縮することができます。 また、SYNAPSE VINCENT Coreと連携するRemoteRecon^*11より、CT装置本体へ画像再構成の指示が可能です。CT装置が撮影で占有されている場合でも、解析処理のスループット向上が期待できます。

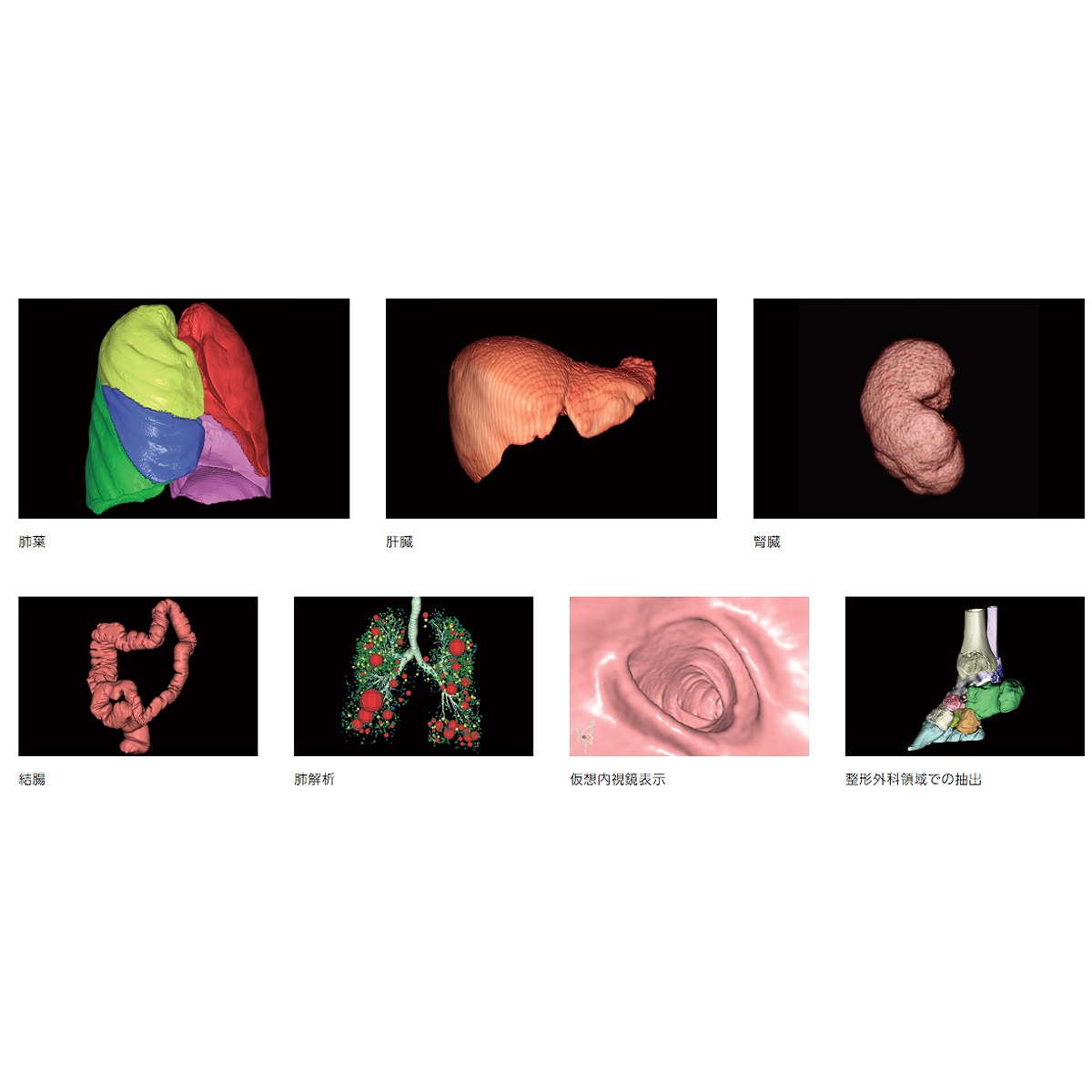

SYNAPSE VINCENT Core CT・MRIなどの断層画像から高精度な3D画像を描出し、解析を行う3D画像解析システム「SYNAPSE VINCENT Core」が、メディカルIT技術ブランド「REiLI（レイリ）」によるDeep Learningによって、さらなるバージョンアップを遂げました。膨大に蓄積された医用画像データを生かし、CTデータからの自動抽出機能や、脈管系の抽出機能が充実。画像認識技術を生かして、チーム医療を支え続けてきた富士フイルムだからこそ実現できた、AI時代の3D解析技術です。富士フイルムの「REiLI」が、チーム医療の最前線へと導きます。

Organs 「REiLI」によるDeep Learningを用いた臓器抽出で画像処理を簡単に行うことが可能です。

被検者の負担軽減に貢献する7.5MHU X線管装置とフルデジタル検出器 撮影時の息止め時間や、造影剤の使用量の増加は被検者の負担となります。SCENARIA View Plusは、大容量の7.5MHU X線管装置を搭載しています。高速撮影や低管電圧撮影のために必要な高出力の検査を実現し、被検者の負担軽減に貢献します。フルデジタル検出器は従来検出器^*1と比べて、基板間のアナログ配線を廃止したことにより信頼性が向上しました。最大40%の電気ノイズを低減し、消費電力は最大45%低減します。

HiMAR Plus 金属部分を抜き出しアーチファクトを推定し補正を行います。効果の強度が選択可能で目的に応じてご使用頂けます。AI技術を活用して開発した画像再構成技術IPV^*2との併用も可能で、ノイズ低減を実現します。また、ポストリコンの時だけでなくスキャン時やマルチリコン時にも適用可能です。

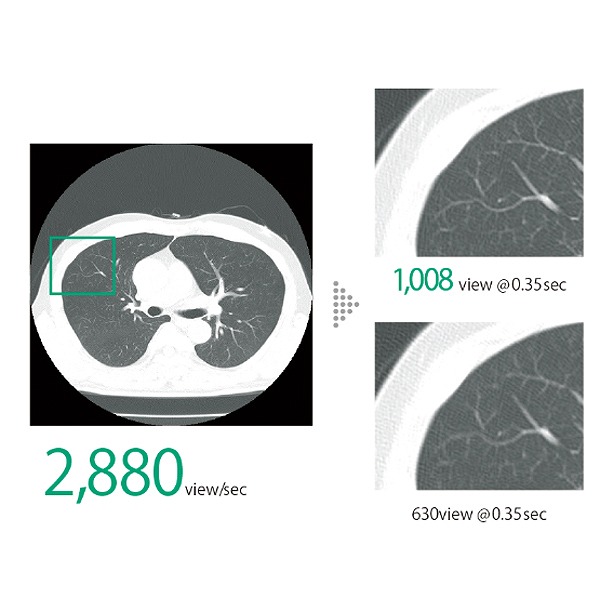

High Speed Data Sampling 2,880view/secの高速データサンプリングにより、画像辺縁部のアーチファクトを抑えて高精細に。心臓CTで使用する回転速度の0.35sec/rotを全身に適応することで、撮影時間短縮が可能です。

Eco Mode（On-time StandbyとOff-time mode） On-time Standby機能はガントリに内蔵する機器を制御することで消費電力を未使用時と比べて最大47.1%低減します。また、検出器の特性を維持しつつ、通電を遮断するOff-time mode機能により、待機時の消費電力を未使用時に比べて最大69.5％低減します。

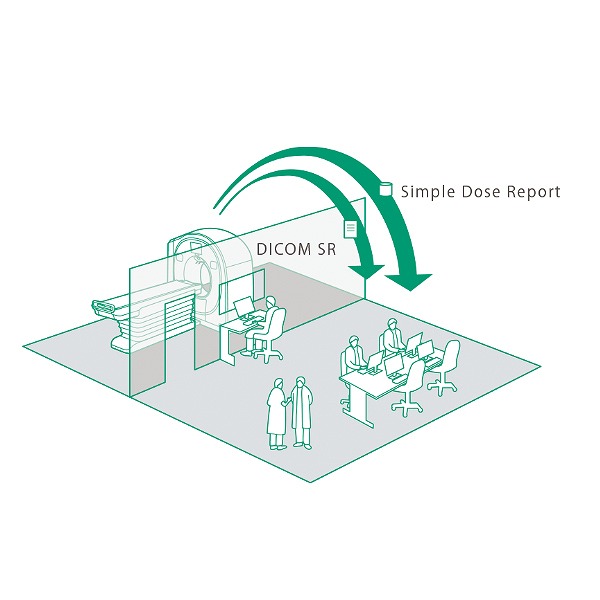

用途に合わせた線量管理 DICOM規格に準拠し、線量情報をDICOM構造化レポート(RDSR)として送信することができます(DICOM SR)。また、撮影時の被ばく線量を管理するための情報をコンソールから保存することもできます(Simple Dose Report)。

Sentinel Analytics 故障予兆診断で、稼働率の向上を 装置稼働状況などを中心としたビッグデータの分析と富士フイルムの「故障予兆診断サービス」を活用して開発したCT装置向けの故障予兆診断サービス「Sentinel Analytics」
「Sentinel Analytics」が装置の状況を24時間モニタリングと予兆診断を活用して、点検・部品交換サイクルの適正化と装置稼働率の向上を実現します。

Sentinel Analytics　主な機能とメリット 　

注釈

*1 0.35sec/rot、BeamPitch 0.1719の場合
*2 IPV:Iterative Progressive reconstruction with Visual modeling。AI技術のひとつであるMachine Learningを活用して開発した機能です。導入後に自動的に装置の性能・精度が変化することはありません。
*3 AI技術のひとつであるMachine Learningを活用して開発した機能です。導入後に自動的に装置の性能・精度が変化することはありません。
*4 水ファントムに対してIPVの強度レベルStrong5を使用して画素値の標準偏差にて試験した場合
*5 モデルオブザーバ法を用いてMITA CT IQファントム(CCT189、Phantom Laboratory社製)に対して、IPVの強度レベルStrong5を使用して0.625mm厚のスライス厚でテストして得られた結果です。検査対象、被検者のサイズ、解剖学的位置、および検査内容によっては、得られる効果が小さくなり得ます。
*6 全身用X線CT診断装置 SCENARIA (認証番号:221ABBZX00081000)
*7 AI技術のひとつであるDeep Learningを活用して開発した機能です。導入後に自動的に装置の性能・精度が変化することはありません。
*8 AutoPositioningはオプションです。位置決め時の寝台移動を補助する機能であるため、投光器(ライトローカライザ)を用いて、操作者が最終的に目視および手動で位置決めする必要があります。
*9 自動算出された撮影範囲は操作者による確認、調整が必要です。
*10 SYNAPSE VINCENT Coreは、SYNAPSE VINCENTの解析機能のうち、放射線科領域で利用頻度の高い解析機能を集約し、当社のCT/MRIにカスタマイズしたエディションです。
3D画像解析システム SYNAPSE VINCENT 販売名:富士画像診断ワークステーション FN-7941型 医療機器認証番号:22000BZX00238000 製造販売業者:富士フイルム株式会社
*11 RemoteReconはSCENARIA View Plus のオプションです。

*1 全身用X線CT装置SCENARIA(医療機器認証番号:221ABBZX00081000)と比較した場合
*2 自動算出された撮影範囲は操作者による確認、調整が必要です。
