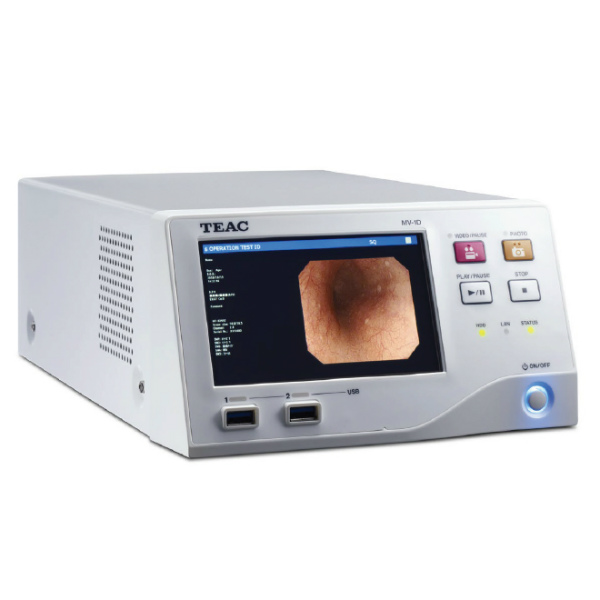

DICOMゲートウェイ　MV-1D

販売企業：ティアック株式会社

製品について

【内視鏡の映像をDICOMデータとして、PACSサーバーへの転送を可能にする】
MV-1Dは、DICOMに対応していない内視鏡の静止画/動画をDICOMデータとしてPACSサーバーへの転送が可能なDICOMゲートウェイです。シリーズとして初めてフロントディスプレイを搭載、タッチスクリーンを採用することで映像の視認性と製品の操作性を大幅に向上しました。また、リアルタイム映像コンバート機能を搭載し、入力された映像信号を出力先のモニターに合わせて自動でHD/SDの変換を行います。
映像の視認性と記録機能を向上した新しいDICOMゲートウェイです。

特長

●5-inchタッチスクリーン
●入力映像自動変換機能
●1,080p, 60fps Full HD動画記録
●USB3.0
●Made in Japan

製品詳細

arrow_drop_down 機能説明

arrow_drop_down 仕様

arrow_drop_down 関連製品

機能説明

: 設定不要　リアルタイムSD/HD映像コンバート機能入力された高解像度映像(HD)を標準画質映像(SD)として出力など、出力するモニターに合わせた映像に自動で変換し、出力することができます。内視鏡などの映像機器またはモニターなどの出力先に最新機種と既存設備が混在する施設でもカンタンでスムースな接続が可能です。

画像マーキング機能: 内視鏡検査中に任意の画像をマーキング・転送できるので、レポート作成時の画像選択など、後工程の工数を削減。

「JED登録支援ソフトウェア」連携: 日本消化器内視鏡学会のJED(Japan Endoscopy Database)プロジェクトが配布するソフトウェア「PACS連携どこでもJED(仮称)」と連携し、医療施設のスムーズなJEDプロジェクト参加を支援。

MWM機能(ワークリスト)※DICOM機能: ・患者属性取得(患者IDで検索し該当属性を取得)
・ワークリスト取得(検索条件によりワークリストを取得)

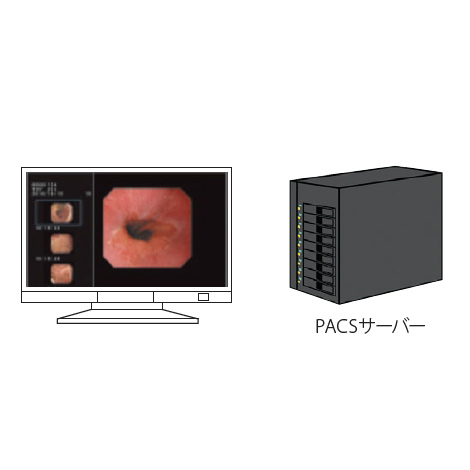

: Q/R機能(過去画像問い合わせ)※DICOM機能当該患者の過去画像をPACSに問い合わせて取得し、過去の検査画像を確認することが可能。

MPPS機能(実施情報)※DICOM機能: 検査内の1枚目の画像転送する前にMPPD通信(検査開始)実施が終了した後、MPPS通信(検査終了)実施

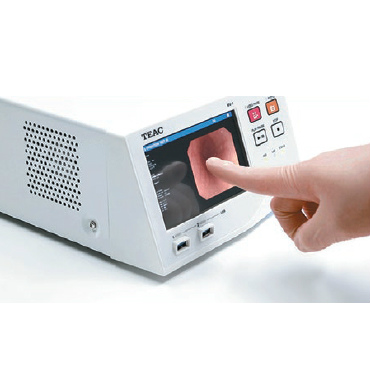

: タッチスクリーンによる新たな操作性 MVシリーズとして初めて、フロントパネルディスプレイを搭載。また医用画像製品として初めてタッチスクリーンを採用しました。ユーザーインターフェースも一新し、これまでにない記録体験を提供いたします。

ストレージ※DICOM機能: 【Storage機能】
画像キャプチャー後、DICOMデータとしてPACSサーバーへ送信
【動画記録機能】
1TBの大容量内蔵HDD

記録媒体: 【内蔵HDDを一次記録媒体とし、保管は外部メディア】
・USBメモリー
・USB HDD(1TB/2TB)
・ネットワーク経由でDICOMストレージ

診断装置との通信連動: RS-232Cを介して、診断装置などの外部機器からMV-1Dを制御することが可能
※装置にとっては対応できない場合もあります。詳細についてはお問い合わせください。

arrow_drop_up製品詳細メニューへ戻る

仕様

表示機能: 【ディスプレイ】5インチタッチパネル TFTカラーディスプレイ
【タッチパネル】抵抗膜方式

動画記録: 【圧縮方式】H.264(映像), AAC(音声)
【ファイル形式】TS
【解像度】入力信号の解像度(1,920×1,200は1,920×1,080[映像部分1,728×1,080]にリサイズして記録)※入力信号がHD画像の場合には1,920×1,080、NTSCまたはSD-SDIの時には720×480となります。
【フレームレート】59.94Hz/29.97Hz※入力信号や設定により選択されます。

静止画記録: 【圧縮方式・ファイル形式】JPEG/TIFF(非圧縮)
【解像度】入力信号の解像度※HD画像の場合には入力された解像度、映像信号がNTSCまたはSD-SDIの時には640×480となります。

記録メディア: 【内蔵メディア】ハードディスク(1TB)
【外部メディア】USBハードディスク/USBフラッシュメモリ USB3.0接続×2系統
【フォーマット】exFAT/NTFS/FAT32
【メディア内最大検査数】9,999
【検査内最大ファイル数】5,000

映像入出力: 【SDI】3G-SDI/HD-SDI/SD-SDI
【DVI】1,920×1,200/1,080p/1,080i/1,280×1,024/1,280×960/1,024×768ピクセル
【アナログHDTV】1,080i
【コンポジットビデオ】NTSC
【Sビデオ】NTSC
【アナログRGB】NTSC
※入出力端子はDVI-Iを共通で使用可能です。
※アナログRGBと、アナログHDTVの入力端子は同一となり設定により切り替えを行います。同時接続はできません。

音声入出力: 【SDI】SDI音声
【アナログ】3.5mm ステレオミニジャック, 入力×1, 出力×1
【入力】マイク / ラインレベル
【出力】ラインレベル

インターフェース: 【LAN】1000BASE-T/100BASE-TX/10BASE-T×1
【USB】USB 3.0(フロント)×2/USB 2.0(リア)×4
【RS-232C】D-sub 9ピン×1
【外部接点入力】3.5mm ステレオミニジャック×2系統

一般仕様

重量: 【本体】約3.6kg
【リモコン】約200g

寸法: 【本体】幅202mm×奥行337mm×高さ114mm(突起物除く)
【リモコン】幅77mm×奥行190mm×高さ18mm(ケーブル除く)

電源: 【電圧】AC100V
【周波数】50/60Hz
【電流】0.76A

使用環境: 【温度】5～40℃(動作時), -20～60℃(保管時), -30～60℃(輸送時)
【湿度】30～80%RH(動作時), 5～80%RH(保管時), 5～90%RH(輸送時)※結露しないこと, 最大湿球温度29℃
【気圧】750～1,040hPa(動作時), 600～1,040hPa(保管時, 輸送時)

標準付属品・セット内容: リモートコントロールユニット(VS-1)×1, DVIケーブル(1.5m)×1, 3G-SDIケーブル(3m)×1, USBフラッシュメモリ×1, 電源コード×1, 取扱説明書×1, ケーブルクランプ×1

その他規格: 電気用品安全法準拠
