頭部専用PET装置 Vrain
製造販売企業： 株式会社アトックス
製品について
【高画質省スペースを実現した頭部専用PET装置】
量子科学技術研究開発機構と共同で開発を行い、検出器を半球型に配置し、可能な限り患者に近接させ、少ない検出器数にも拘わらず、高画質の画像を提供する世界初のヘルメット型PET装置の開発を実現しました。
特長
●理想的な半球型検出器配列を世界初搭載
●245psの時間分解能を誇るTOF技術搭載により高精細撮像が可能に
●わずか2m2のフットプリントで、既存の検査スペースを最大限に活用可能
製品詳細
機能説明
-
- 従来のリング型とは異なり、さらなる高感度を求めたヘルメット型 従来の円筒型検出器配置と半球型検出器配置を比較すると、半径・高さが同じ場合、円筒と半球は表面積が同じになります(必要な検出器数が同じになる)が、半球のほうが放射線計測感度を約1.5倍高められます。
-
- SiPMを採用した半導体TOF-PET 本検出器モジュールは4.1mm角のLuベースシンチレーター+SiPMで、高い時間分解能を実現させました。
-

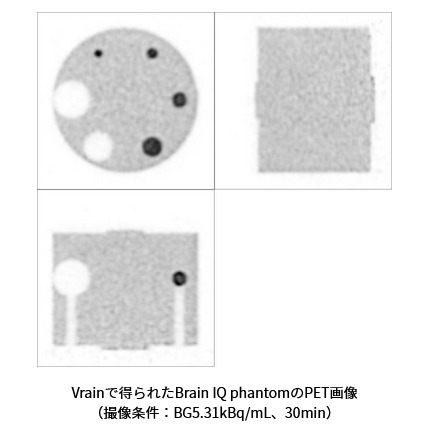

- 高画質の画像を提供 株式会社アトックスと量子科学技術研究開発機構の共同開発で新しい散乱補正法を開発し、さらには検査条件を最適化させることにより画像の均一性・ノイズ・コントラストが改善されました。
-
- コンパクトな設計で省スペースを実現 頭部専用PET装置(Vrain)では、座位型設計の他、検出器部においても、検出器および冷却ルートの最適な配置による空冷機構を実装させたことにより、省スペースでの製品化を実現させました。
-
- 日本語表記の見やすいインターフェース
-
- 設置レイアウト例
-
- 外形図 寸法許容誤差±10%
仕様
仕様
- 検出器配列
- 半球型
- 検出器
- Luシンチレータ+SiPM
- TOF時間分解能
- 245ps
- 冷却方式
- 空冷
一般仕様
- 一般的名称
- 核医学診断用ポジトロンCT装置
- 重量
- 【ガントリー(検査台含む)】600kg
【ワークステーション】200kg
- 電源
- 【電圧】三相交流200V
【周波数】50/60Hz
【消費電力】定格入力3.5kVA
- 使用環境
- 【温度】18～24℃(推奨22℃±1℃)
【湿度】30～75%RH(結露しないこと)
【高度】2,000m以下(但し、気圧800～1,030hPaであること)
- JMDNコード
- 40644000
- クラス分類
- クラスII
- 特定保守
- 該当
- 設置管理
- 該当
- 安全性
- 【電撃保護】クラスI
- 承認番号
- 30300BZX00269000
