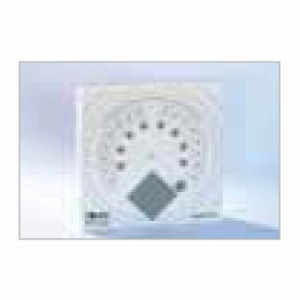

QUART SP_dl
販売企業： Jpiジャパン株式会社
製品について
定期的なQA/QCに最適な画像評価ファントムです。
一般撮影および透視撮影において、デジタルまたはアナログシステムのどちらでも使用することができます。
特長
一度の照射でX線システムの画像品質管理に必要な全てのパラメータを取得できます。
製品詳細
機能説明
- 使用方法
- ・QCテストは、視覚評価を行うために機器の設置時に行われます。(受入試験)
・定期的な評価では、QCテストはX線システムの性能の恒久性を示すことを意味します。(不変性試験)
・画像性能の不具合は、テスト画像の視覚評価によって明らかになるためQUART SP_dlには、視覚評価のための多くの情報を持っております。
・QUART SP_dlは付加フィルター(Al, PMMAまたはCu)なしであれば小児用ファントムとして使用することも可能です。
- 評価項目
- 空間分解能, 低コントラスト分解能, 照射野のアライメント, 画像均一性, アーチファクトや画像欠損 等, ジェネレータの安定性, 線質, 線量表示
仕様
仕様
- 内蔵フィルター
- 【標準純銅フィルタ】1.5mm
【模擬組織用のPMMA】17mm

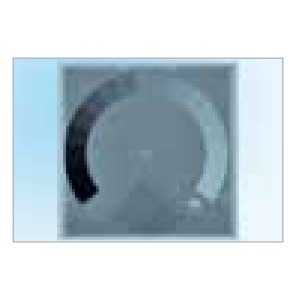

- ダイナミックステップウェッジ
- 17ステップ(厚さ0～3.5mm)
- 低コントラスト分解能
- 【8カ所 評価オブジェクト】アルミ：0.4～4mm, 直径15mm
【17カ所 追加評価オブジェクト】ステップにつき1オブジェクト, 直径4mm
- 高コントラスト分解能
- 【線形パターン】Type38, Pb0.05mm, 45°

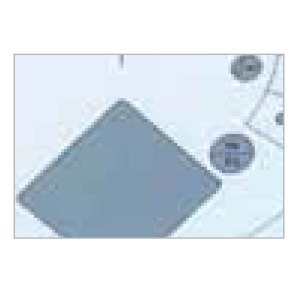

- kV評価オブジェクト
- Yb + Pb
- 照射野調整
- 照射野サイズの表示
- 中心部
- X線不透過の中心表示
- 信号標準化
- ファントム中央の等価エリア
- 垂直位置
- ワイヤーで立位ユニットに取り付け可能
一般仕様
- 寸法
- サイズ:縦200mm×横200mm×厚さ18.5mm
最大サイズ:330mm×330mmまで拡張可能(カスタム)
関連製品
-
-
【オプション】
・QUART SP_dl Extension
QUART SP_dlは330×330mmまで拡張が可能です。
・kV Calibration for SP_dl Test Object
電圧を測定する為のテストオブジェクトです。
2つのことなる試験オブジェクト（Yb,Pb）からkVの安定性を簡単に確認することができます。
