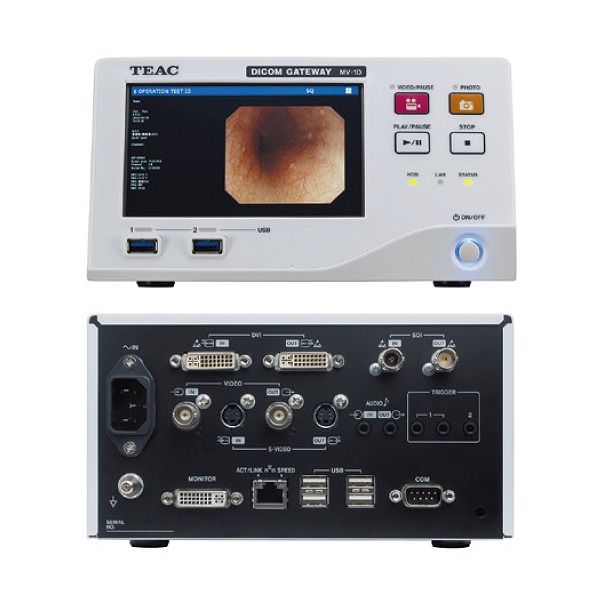

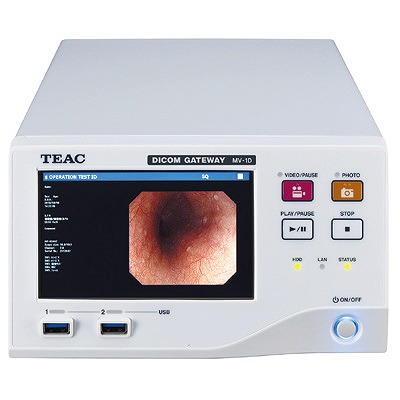

DICOM GATEWAY　MV-1D

販売企業：株式会社スリーゼット

製品について

【内視鏡の映像をDICOMデータとして、PACSサーバーへの転送を可能にするDICOM GATEWAY】
MV-1Dは、DICOMに対応していない内視鏡の静止画/動画をDICOMデータとしてPACSサーバーへの転送が可能なDICOMゲートウェイです。シリーズとして初めてフロントディスプレイを搭載、タッチスクリーンを採用することで映像の視認性と製品の操作性を大幅に向上しました。また、リアルタイム映像コンバート機能を搭載し、入力された映像信号を出力先のモニターに合わせて自動でHD/SDの変換を行います。映像の視認性と記録機能を向上した新しいDICOMゲートウェイです。

特長

●画像マーキング機能：内視鏡検査中に任意の画像をマーキング・転送できるので、レポート作成時の画像選択など、後工程の工数を削減。(ファームウェアアップデートにて対応)
●MWM機能(ワークリスト/DICOM機能)：患者属性取得(患者IDで検索し該当属性を取得)。ワークリスト取得(検索条件によりワークリストを取得)。
●MPPS機能(実施情報/DICOM機能)：検査内の1枚目の画像転送する前にMPPS通信(検査開始)。実施が終了した後、MPPS通信(検査終了)実施。
●「JED登録支援ソフトウェア」連携：日本消化器内視鏡学会のJED(Japan Endoscopy Database)プロジェクトが配布するソフトウェア「どこでもJED」と連携し、医療施設のスムーズなJEDプロジェクト参加を支援。

製品詳細

arrow_drop_down 機能説明

arrow_drop_down 仕様

arrow_drop_down 関連製品

機能説明

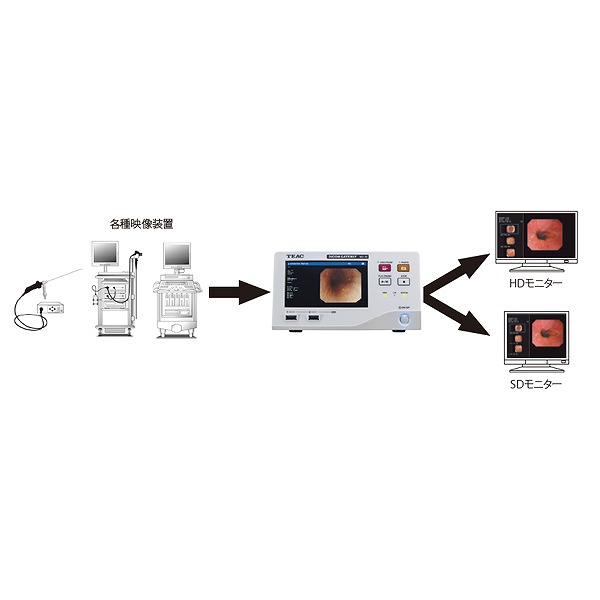

: 設定不要　リアルタイムSD/HD映像コンバート機能(ファームウェアアップデートにて対応) 入力された高解像度映像(HD)を標準画質映像(SD)として出力など、出力するモニターに合わせた映像に自動で変換し、出力することができます。内視鏡などの映像機器またはモニターなどの出力先に最新機種と既存設備が混在する施設でも簡単でスムースな接続が可能です。

: 接続イメージ

: Q/R機能(過去画像問い合わせ/DICOM機能) 当該患者の過去画像をPACSに問い合わせて取得し、過去の検査画像を確認することが可能。

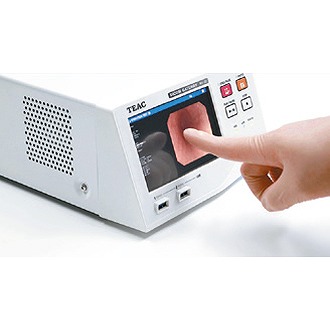

: タッチスクリーンによる新たな操作性 MVシリーズとして初めて、フロントパネルディスプレイを搭載。また医用画像製品として初めてタッチスクリーンを採用しました。ユーザーインターフェースも一新し、これまでにない記録体験を提供いたします。

ストレージ(DICOM機能): Storage機能：画像キャプチャー後、DICOMデータとしてPACSサーバーへ送信。
動画記録機能：1TBの大容量内蔵HDD。

記録媒体: 内蔵HDDを一次記録媒体とし、保管は外部メディア
USBメモリー
USB HDD(1TB/2TB)
ネットワーク経由でDICOMストレージ

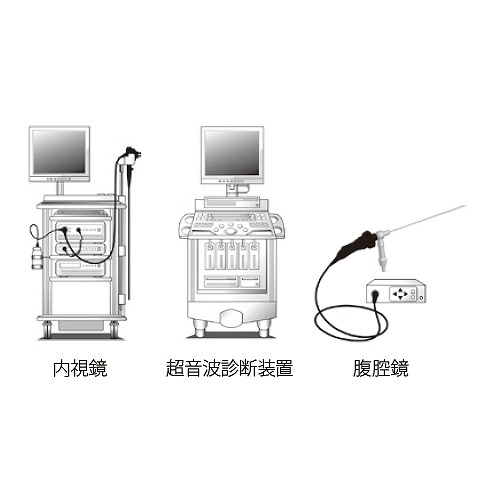

診断装置との通信連動: RS-232Cを介して、診断装置などの外部機器からMV-1Dを制御することが可能
※装置によっては対応できない場合もあります。

arrow_drop_up製品詳細メニューへ戻る

仕様

表示機能: 【ディスプレイ】5インチタッチパネルTFTカラーディスプレイ
【タッチパネル】抵抗膜方式

動画記録: 【圧縮方式】H.264(映像), AAC(音声)
【ファイル形式】TS(拡張子：MTS)
【解像度】入力信号の解像度(1,920×1,200は1,920×1,080[映像部分1,728×1,080]にリサイズして記録)(※1)
【フレームレート】59.94Hz/29.97Hz(※2)

※1 入力信号がHD画像の場合には1,920×1,080、NTSCまたはSD-SDIの時には720×480となります。
※2 フレームレートは入力信号や設定により59.94Hzまたは29.97Hzが選択されます。

静止画記録: 【圧縮方式】非圧縮・TIFF
【ファイル形式】JPEG
【解像度】入力信号の解像度(※3)

※3 HD画像の場合には入力された解像度、映像信号がNTSCまたはSD-SDIの時には640×480となります。

記録メディア: 【内蔵メディア】内蔵ハードディスク(1TB)
【外部メディア】USBハードディスク/ USBフラッシュメモリ USB3.0接続×2系統
【ファイルフォーマット】exFAT/ NTFS/ FAT32/ FAT16
【メディア内最大検査数】9,999
【検査内最大ファイル数】5,000

映像入出力: 【SDI】3G-SDI/ HD-SDI/ SD-SDI
【DVI】1,920×1,200/ 1,080p/ 1,080i/ 1,280×1,024/ 1,280×960/ 1,024×768ピクセル(※4)
【アナログHDTV】1,080i(※4、※5)
【コンポジットビデオ】NTSC
【Sビデオ】NTSC
【アナログRGB】NTSC(※4、※5)

※4 入出力端子はDVI-Iを共通で使用可能です。
※5 アナログRGBと、アナログHDTVの入力端子は同一となり設定により切り替えを行います。同時接続はできません。

音声入出力: 【アナログ】3.5mmステレオミニジャック入力×1、出力×1
【入力】マイク/ ラインレベル
【出力】ラインレベル

インターフェース: 【LAN】1000BASE-T/ 100BASE-TX×1
【USB】USB3.0×2(フロント)/ USB2.0×4(リア)
【RS-232C】D-sub 9ピン×1
【外部接点スイッチ】3.5mmステレオミニジャック×2系統

一般仕様

重量: 【本体】約3.6kg
【リモコン】約200g

寸法: 【本体】幅202mm×奥行337mm×高さ114mm(突起物除く)
【リモコン】幅77mm×奥行190mm×高さ18mm(ケーブル除く)

電源: 【電圧】AC100V
【周波数】50/60Hz
【電流】1.43A(試験温度25℃/ 動画記録時)

使用環境: 【温度】動作：5～40℃, 保存：-20～60℃, 輸送：-30～60℃
【湿度】動作：30～80%RH, 保存：5～80%RH, 輸送：5～90%RH ※結露しないこと
【湿球】最大29度
【気圧】動作：750～1,040hPa, 保存：600～1,040hPa, 輸送：600～1,040hPa

標準付属品・セット内容: リモートコントロールユニット(VS-1)×1, DVIケーブル(1.5m)×1, 3G-SDIケーブル(3 m)×1, USBフラッシュメモリー×1, 電源コード×1, 取扱説明書×1, ケーブルクランプ×1

その他規格: 電気用品安全法準拠
