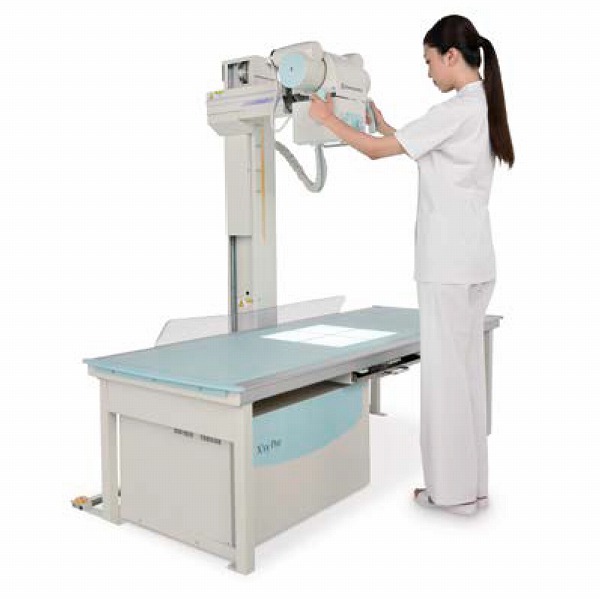

診断用X線装置　X'sy Pro EFX Version　Mパック/MHパック

機能説明

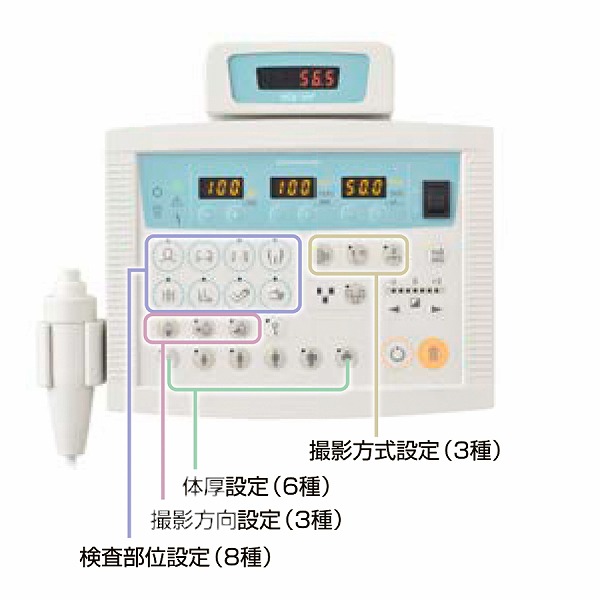

撮影準備をナビゲートするワンタッチガイド機能 検査部位、撮影方向、撮影方式、体厚の組み合わせで最適撮影条件がスピーディに設定できます。撮影部位ごとに、撮影距離・撮影サイズ・グリッドの要否・撮影距離をコンソールに表示します。慣れない撮影部位でも迷わず撮影準備が行えます。

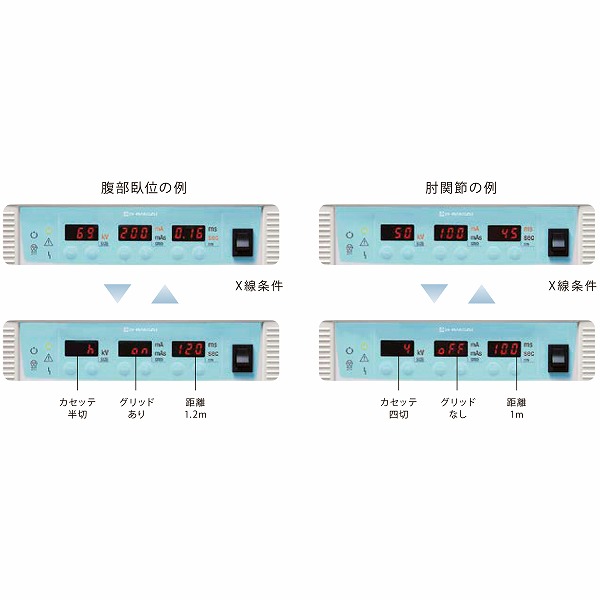

ワンタッチガイドの使用例 コンソールの「腹部ボタン」を押し、X線撮影条件を表示した後、もう一度「腹部ボタン」を押すことで、撮影準備に必要な情報を表示することができます。肘の撮影の場合は同様に「肘ボタン」を押して下さい。

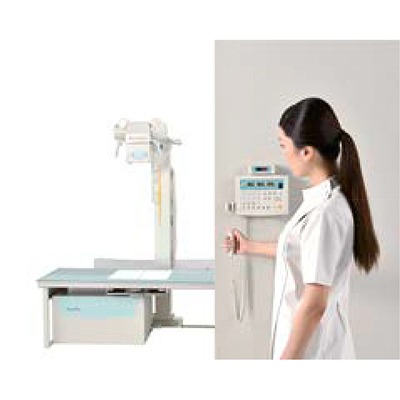

リモートランプ点灯機能　LEDアイ ハンドスイッチ操作で照射野ランプを点灯することができます。撮影直前に操作室から照射野を確認することで、安心して撮影することができます。また、LED光源の採用により照度が高く、離れたところからでも照射野が確認しやすくなります。新開発のLEDランプは、電力消費を抑えつつ従来より明るく、ランプの耐久性も向上します。

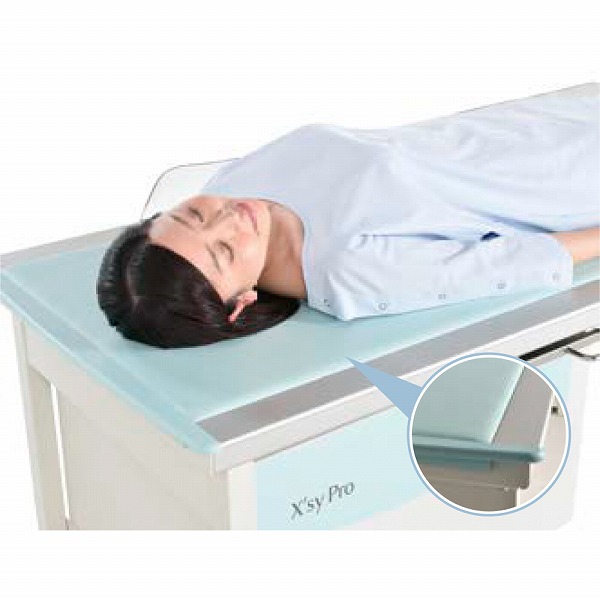

ゴツゴツせず、ひんやり感の少ない　ソフトタッチ天板 天板表面にはソフトマットを採用しました。木製やアクリル製の天板と異なり、寝台に横たわる際にゴツゴツせず、またひんやりしにくい天板です。

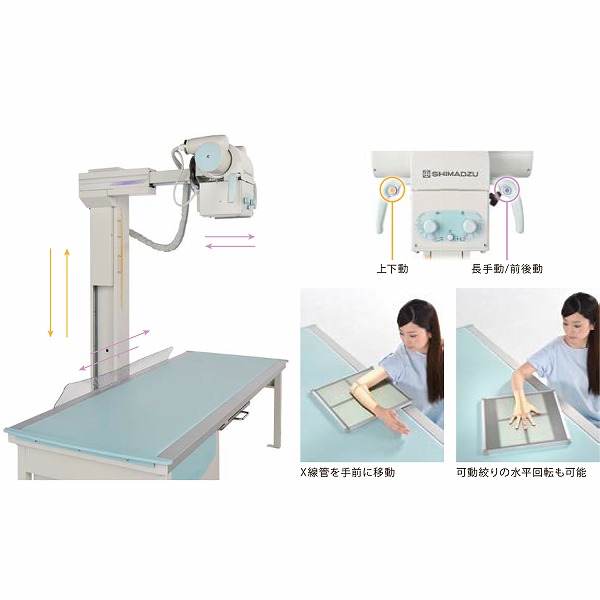

確実で簡単なポジショニングが可能 ワンタッチ操作の電磁ロック方式により、撮影位置の微調整や確実な固定が簡単でスムーズに行えます。X線管の長手/上下移動部分を2色のラベルで表示。同じ色のボタンを押せば動かしたい方向のロックが解除され、確実でスピーディなポジショニングが可能です。

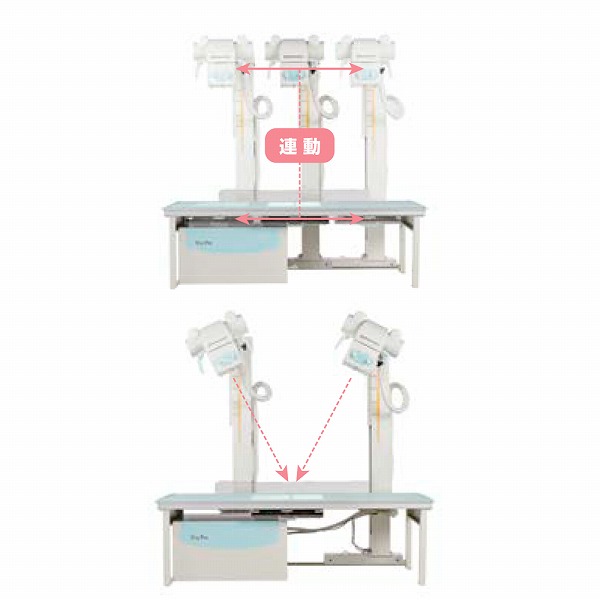

カセッテ連動機能 カセッテトレイがX線管の長手移動に連動するので、カセッテをX線管の焦点に合わせる手間がかかりません。連動は簡単に解除でき、斜入撮影も可能です。

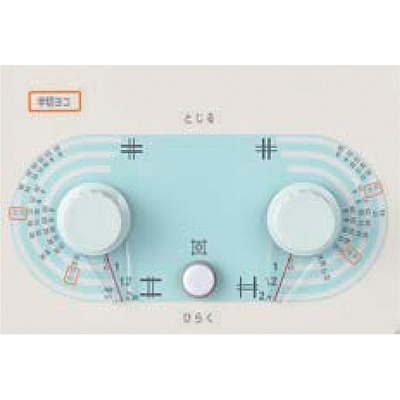

サイズすいすいエラベル 撮影範囲を合わせる際、半切など漢字でサイズを合わせることができるので、インチ表記が苦手な方でも容易に操作できます。

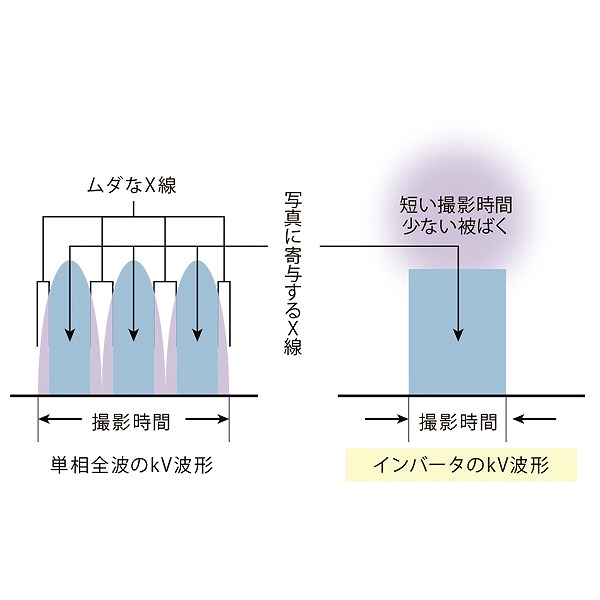

少ない被ばくで効率の良い検査を実現 インバータ式高電圧装置により、人体に吸収される無駄なX線をおさえ、少ない被ばくでしかも効率の良いX線検査ができます。また単相全波式の高電圧装置に比べて1/2～1/3の撮影時間短縮が図れます。

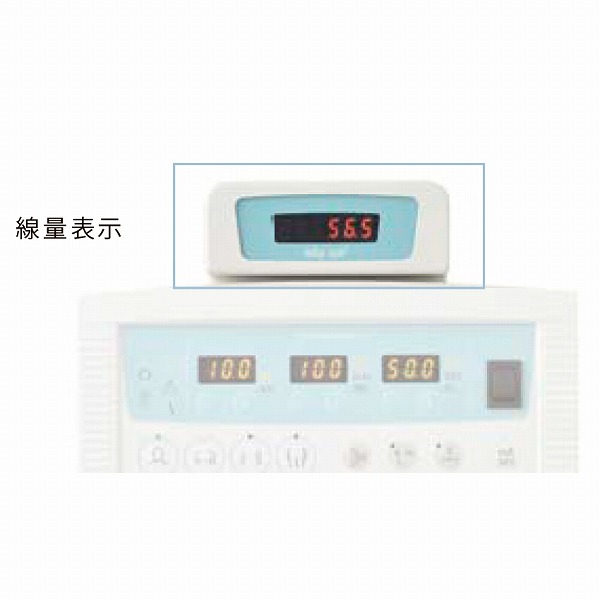

線量お知らせ機能 可動絞りの開き量と設定している撮影条件から線量を計算して表示します。
※現在の医療機器製造販売の認証基準において引用されている日本工業会規格(JIS)では被ばく線量低減のために小児撮影の場合にはグリッドの取り外しができること、また全ての撮影ごとの面積線量値の表示が義務付けられています。

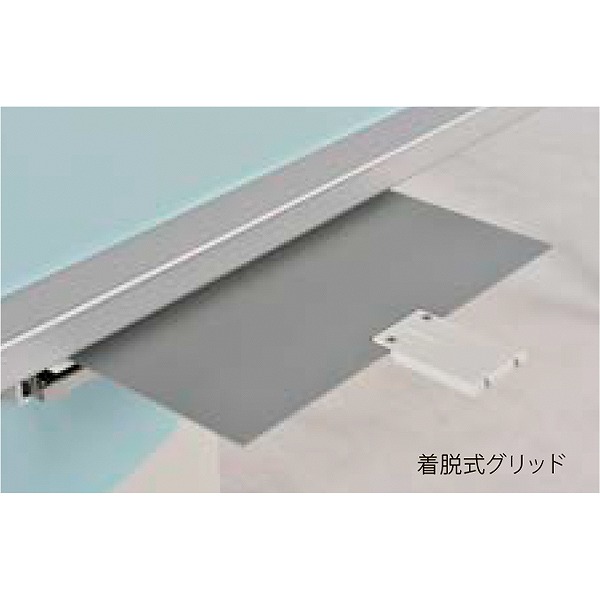

グリッド着脱機能 小児撮影などの際にグリッドをはずせば、被ばくの低減が可能。無用な被ばくを抑えた検査を実現します。
※現在の医療機器製造販売の認証基準において引用されている日本工業会規格(JIS)では被ばく線量低減のために小児撮影の場合にはグリッドの取り外しができること、また全ての撮影ごとの面積線量値の表示が義務付けられています。

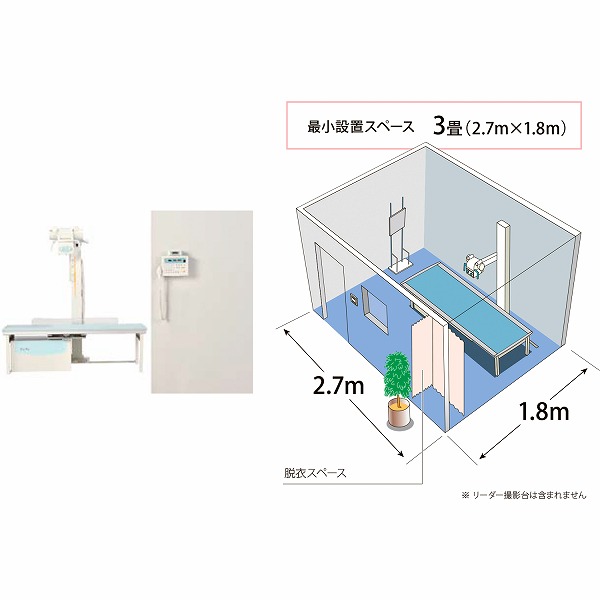

システム配置例 　

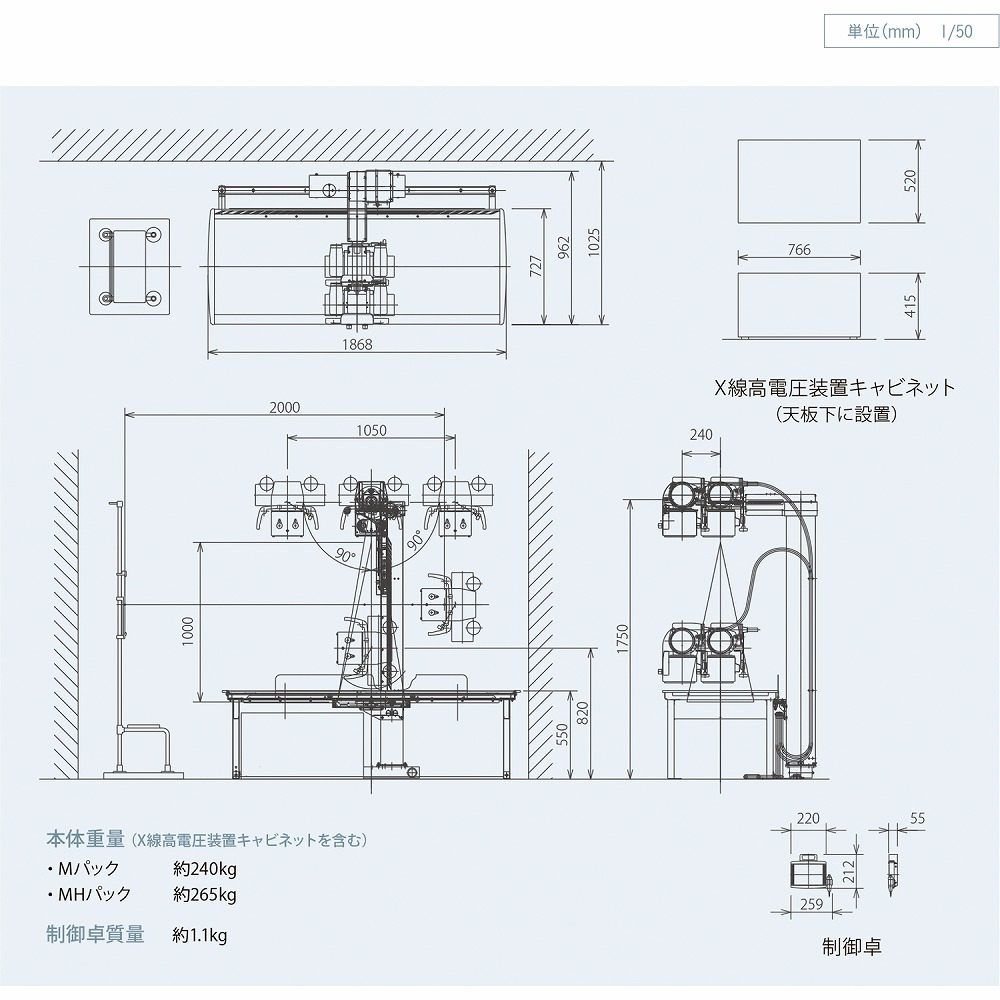

外形寸法および質量 　

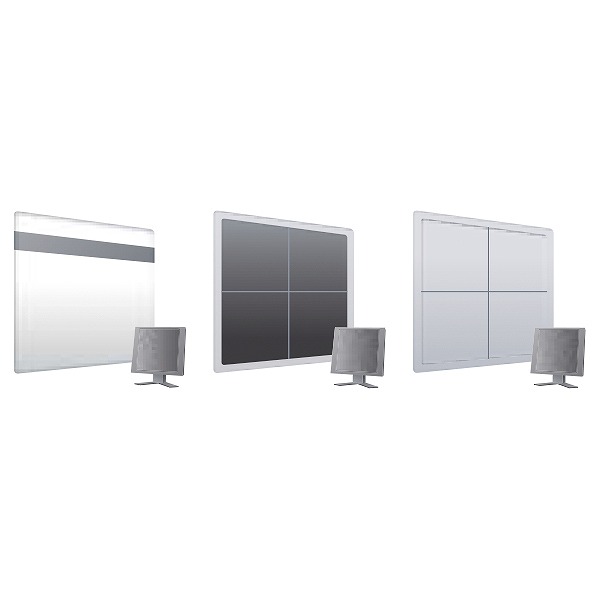

DRシステムにも対応 スピーディに画像確認できるDRシステムの組み合わせも可能です。
