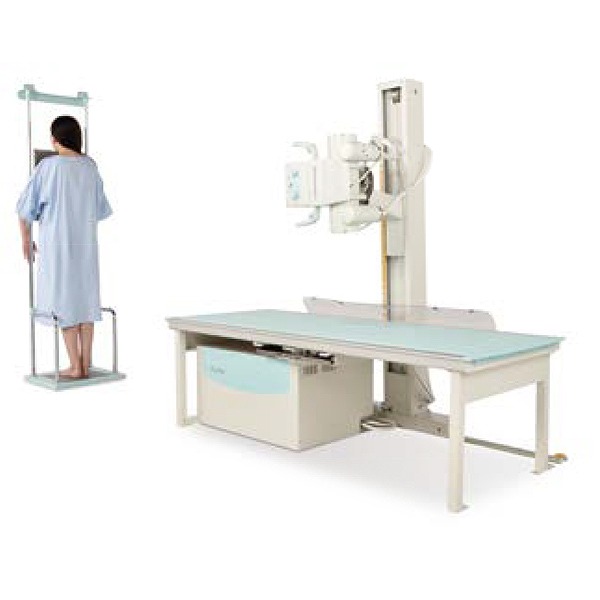

診断用X線装置 X'sy Pro EFX Version Aパック/AHパック/Sパック/SHパック
製造販売企業： 株式会社島津製作所
製品について
【頼れる知恵と、やさしい機能】

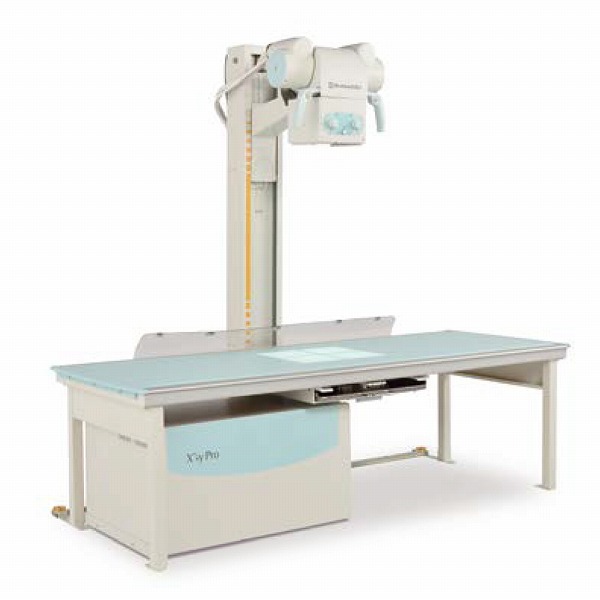

限られたスペースでも設置できるコンパクトさと簡単操作で定評のある診断用X線装置X'sy Pro。X線条件のみならず、撮影距離やグリッドの要否など撮影に必要な情報でナビゲートする、島津ならではの「ワンタッチガイド」や、受診者にやさしいソフトタッチの天板を備え、さらに被ばくの低減にも配慮。医療現場のご要望にお応えできる、使いやすくてやさしい装置です。
特長
●撮影準備をナビゲートするワンタッチガイド機能
●確実で簡単なポジショニングが可能
●少ない被ばくで効率の良い検査を実現
●小さなスペースに設置できる自慢のコンパクト設計
●入り口幅70cmで搬入可能
●ビルのエレベータからでも搬入OK
●壁、天井へのレール取付け不要
●ご要望に合わせたシステム構成
●被検者の待ち時間を短縮するDRシステムにも対応
製品詳細
機能説明
-
- 撮影準備をナビゲートするワンタッチガイド機能 検査部位、撮影方向、撮影方式、体厚の組み合わせで最適撮影条件がスピーディに設定できます。撮影部位ごとに、撮影距離・撮影サイズ・グリッドの要否・撮影距離をコンソールに表示します。慣れない撮影部位でも迷わず撮影準備が行えます。
-

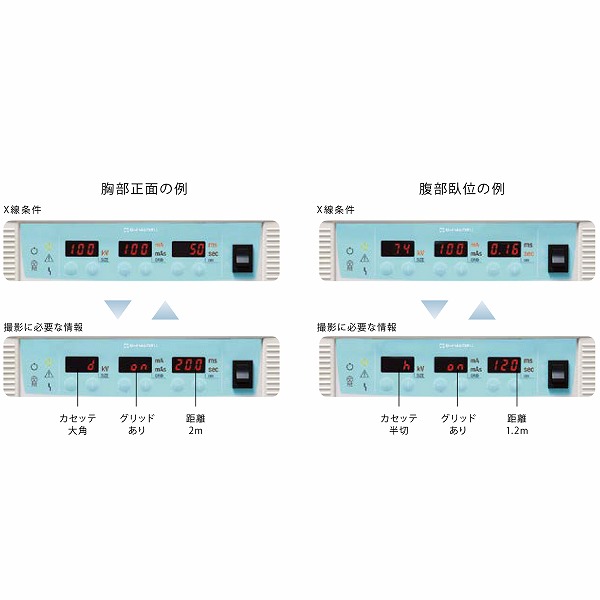

- ワンタッチガイドの使用例 コンソールの「胸部ボタン」を押し、X線条件を表示した後、もう一度「胸部ボタン」を押すことで、撮影準備に必要な情報を表示することができます。腹部撮影の場合は、同様に「腹部ボタン」を押して下さい。
-

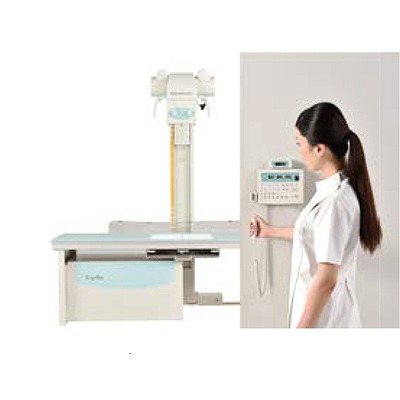

- リモートランプ点灯機能 LEDアイ ハンドスイッチ操作で照射野ランプを点灯することができます。撮影直前に操作室から照射野を確認することで、安心して撮影することができます。また、LED光源の採用により照度が高く、離れたところからでも照射野が確認しやすくなります。新開発のLEDランプは、電力消費を抑えつつ従来より明るく、ランプの耐久性も向上します。
-

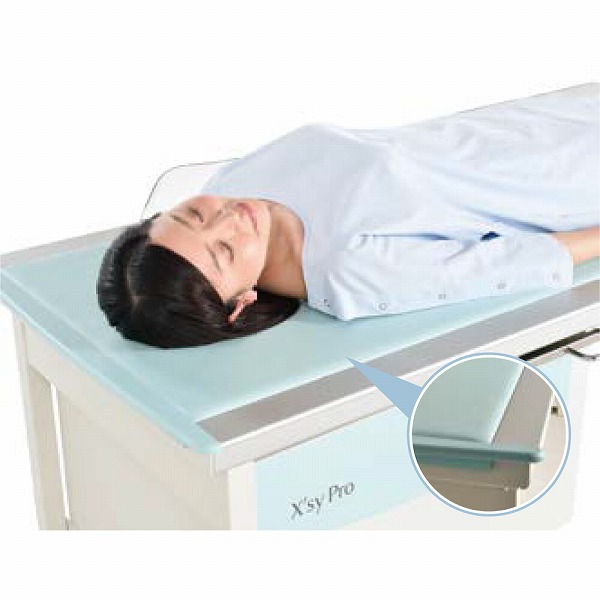

- ゴツゴツせず、ひんやり感の少ない ソフトタッチ天板 天板表面にはソフトマットを採用しました。木製やアクリル製の天板と異なり、寝台に横たわる際にゴツゴツせず、またひんやりしにくい天板です。
-

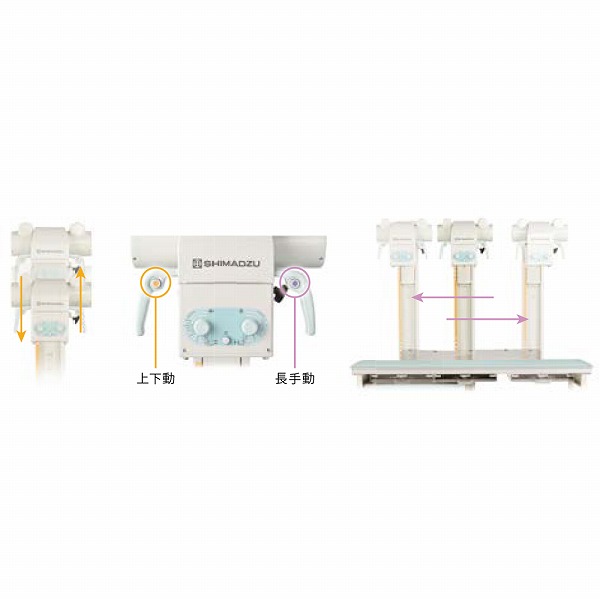

- 確実で簡単なポジショニングが可能 ワンタッチ操作の電磁ロック方式により、撮影位置の微調整や確実な固定が簡単でスムーズに行えます。X線管の長手/上下移動部分を2色のラベルで表示。同じ色のボタンを押せば動かしたい方向のロックが解除され、確実でスピーディなポジショニングが可能です。
-

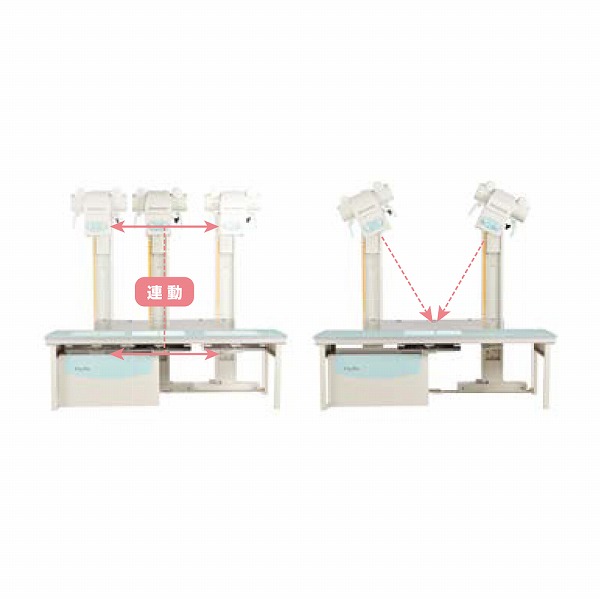

- カセッテ連動機能 カセッテトレイがX線管の長手移動に連動するので、カセッテをX線管の焦点に合わせる手間がかかりません。連動は簡単に解除でき、斜入撮影も可能です。
-

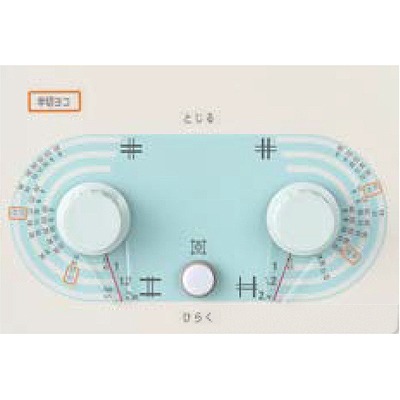

- サイズすいすいエラベル 撮影範囲を合わせる際、半切など漢字でサイズを合わせることができるので、インチ表記が苦手な方でも容易に操作できます。
-

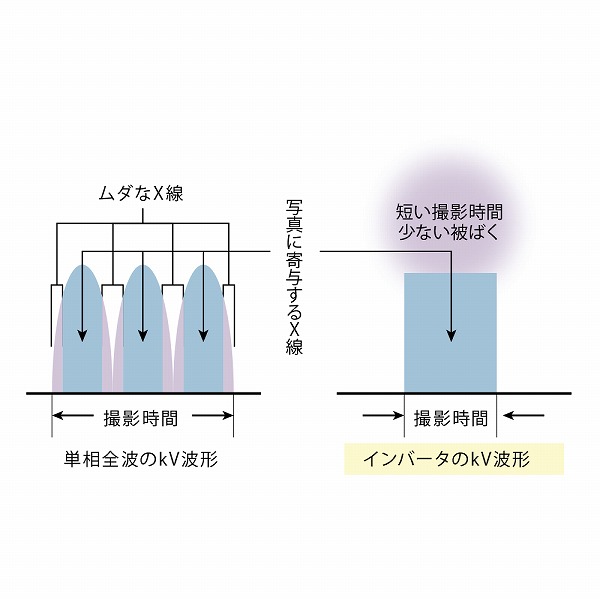

- 少ない被ばくで効率の良い検査を実現 インバータ式高電圧装置により、人体に吸収される無駄なX線をおさえ、少ない被ばくでしかも効率の良いX線検査ができます。また単相全波式の高電圧装置に比べて1/2～1/3の撮影時間短縮が図れます。
-

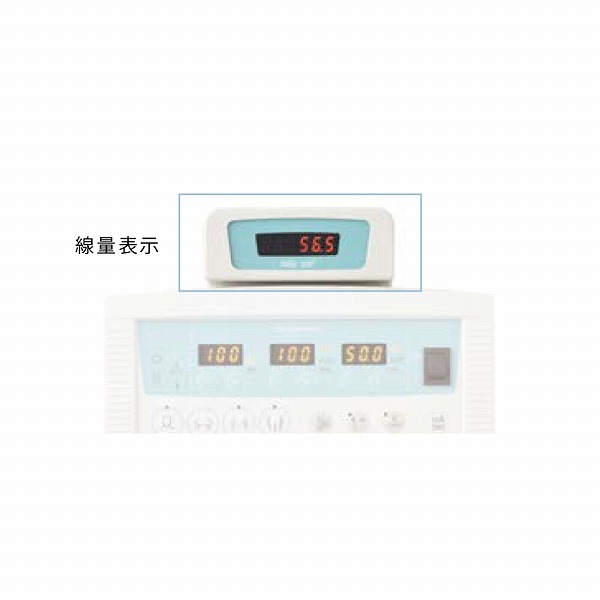

- 線量お知らせ機能 可動絞りの開き量と設定している撮影条件から線量を計算して表示します。現在の医療機器製造販売の認証基準において引用されている日本工業会規格(JIS)では被ばく線量低減のために小児撮影の場合にはグリッドの取り外しができること、また全ての撮影ごとの面積線量値の表示が義務付けられています。
-

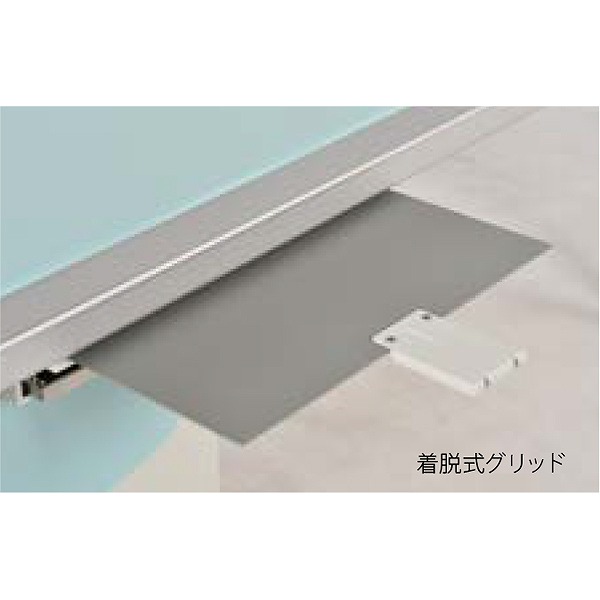

- グリッド着脱機能 小児撮影などの際にグリッドをはずせば、被ばくの低減が可能。無用な被ばくを抑えた検査を実現します。現在の医療機器製造販売の認証基準において引用されている日本工業会規格(JIS)では被ばく線量低減のために小児撮影の場合にはグリッドの取り外しができること、また全ての撮影ごとの面積線量値の表示が義務付けられています。
-
- システム構成(AパックおよびAHパック)
-

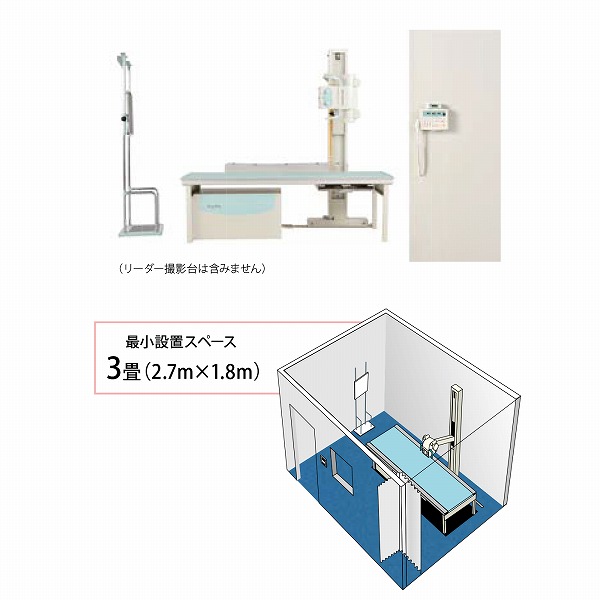

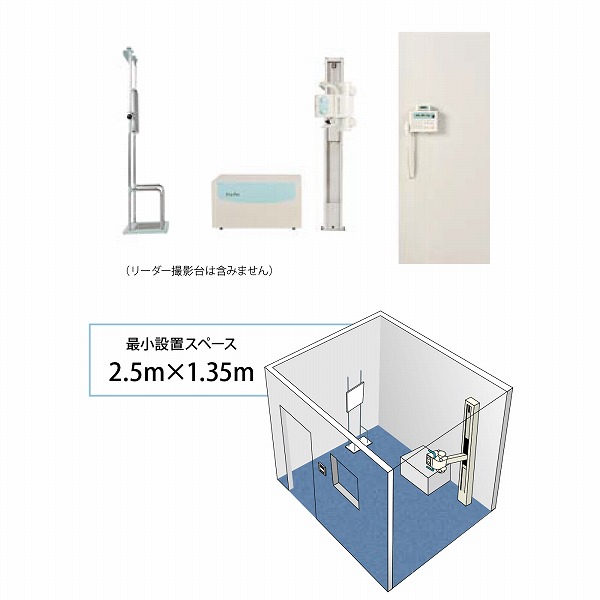

- システム構成(SパックおよびSHパック)
-

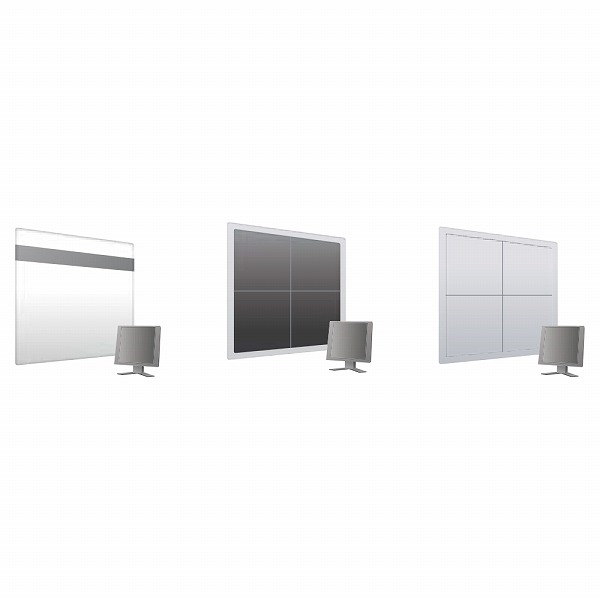

- 被検者の待ち時間を短縮するDRシステムにも対応 スピーディに画像確認できるDRシステムの組み合わせも可能です。
-

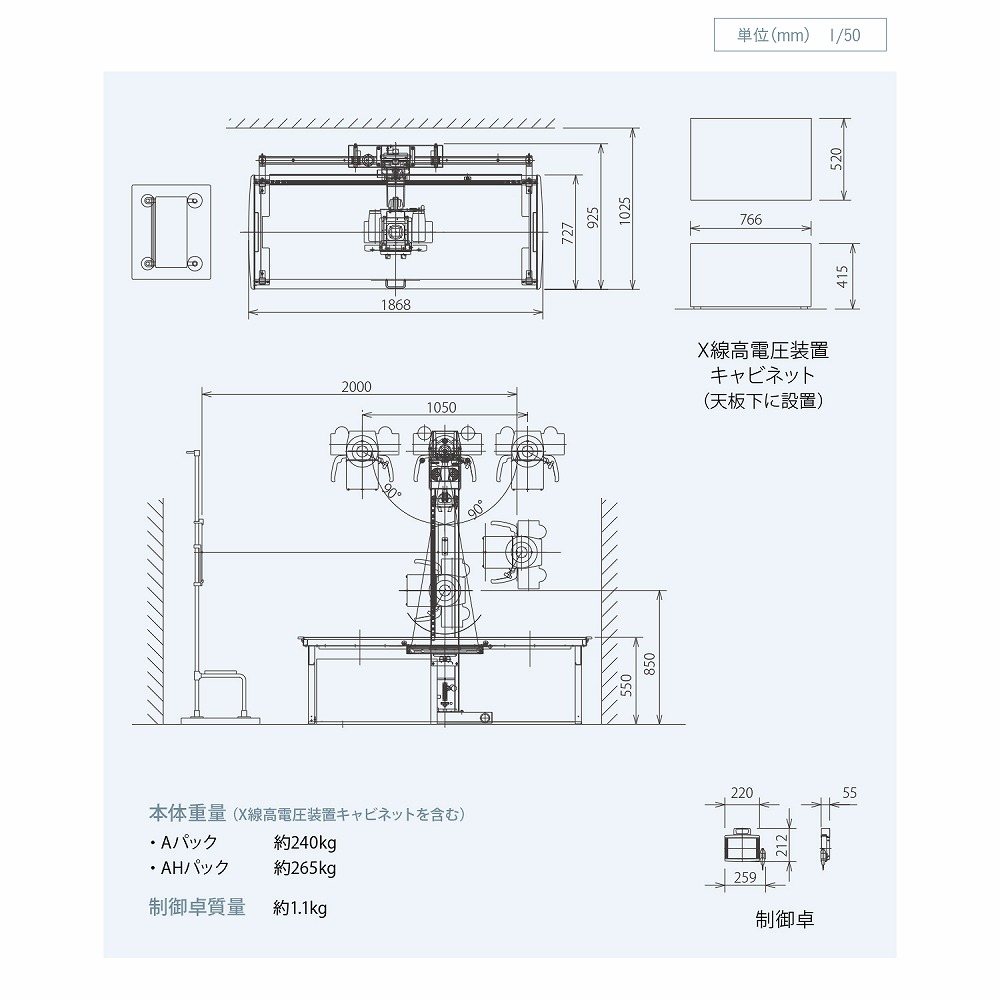

- 外形寸法および質量(AパックおよびAHパック)
-

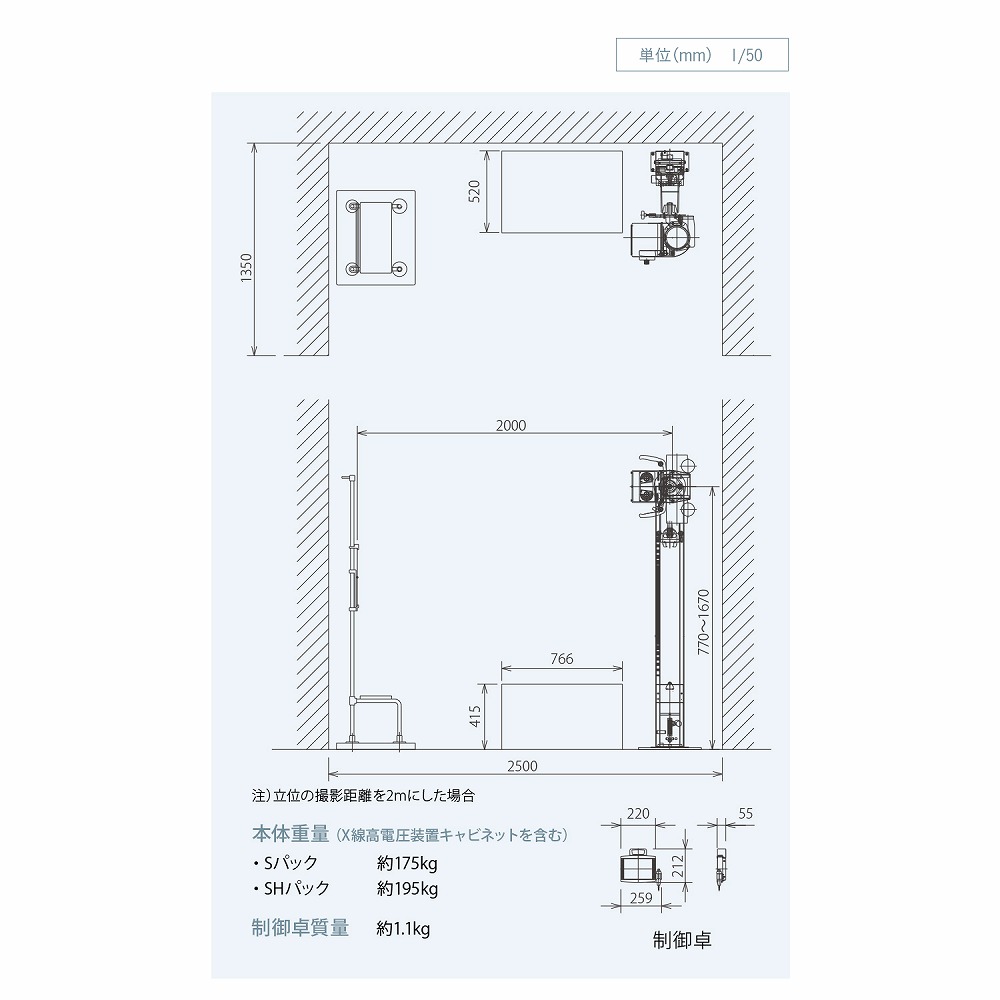

- 外形寸法および質量(SパックおよびSHパック)
仕様
仕様
- X線高電圧装置
- 【制御方式】高周波インバータ方式(最高周波数60kHz)
【管電圧】40～125kV
【管電流】63～200mA
【mAs】0.5～320mAs, 0.5～100mAs
【タイマ】0.0025～5sec, 0.0025～1.6sec(0.0025～3.2sec)
【定格】16kW(32kW), 125kV 125mA(250mA), 100kV 160mA(320mA), 80kV 200mA(400mA)※()内は単相全波方式X線出力相当値
※製品により異なります
- X線管装置の動作
- 【上下動(焦点～床面間距離)】850～1,750mm, 770～1,670mm
【長手移動(案内レールに沿って)】1,050mm, -
【水平軸回りの回転】±90°, ±90°*
※製品により異なります
- 撮影テーブル
- 【X線グリッド】着脱可能
【撮影可能サイズ】17"×17", 14"×17"(半切判)～61/2×81/2(八切判)
一般仕様
- 一般的名称
- 据置型アナログ式汎用X線診断装置/据置型デジタル式汎用X線診断装置
- 重量
- 【本体】約175～265kg
【制御卓】約1.1kg
※製品により異なります
- 寸法
- 【撮影テーブル】1,868mm×727mm×高さ550mm
- 電源
- 【電圧】単相200V / 単相100V, 200V
【周波数】50/60Hz
【VA】20kVA, 1.5kVA
※製品により異なります
- JMDNコード
- 37644010(据置型アナログ式汎用X線診断装置)
37645010(据置型デジタル式汎用X線診断装置)
- クラス分類
- クラスII
- 特定保守
- 該当
- 設置管理
- 該当
- 認証番号
- 220ABBZX00103000
バリエーション
-
-
診断用X線装置 X'sy Pro Aパック(寝台タイプ)
-
X線高電圧装置
- 【制御方式】高周波インバータ方式(最高周波数60kHz)
【管電圧】40～125kV
【管電流】63～200mA
【mAs】0.5～320mAs
【タイマ】0.0025～5sec
【定格】16kW(32kW), 125kV 125mA(250mA), 100kV 160mA(320mA), 80kV 200mA(400mA)※()内は単相全波方式X線出力相当値
-
X線管装置の動作
- 【上下動(焦点～床面間距離)】850～1,750mm
【長手移動(案内レールに沿って)】1,050mm
【水平軸回りの回転】±90°
-
重量
- 【本体】約240kg
【制御卓】約1.1kg
-
電源
- 【電圧】単相200V
【周波数】50/60Hz
【VA】20kVA
- 【制御方式】高周波インバータ方式(最高周波数60kHz)
-
-
診断用X線装置 X'sy Pro AHパック(寝台タイプ)
-
X線高電圧装置
- 【制御方式】高周波インバータ方式(最高周波数60kHz)
【管電圧】40～125kV
【管電流】63～200mA
【mAs】0.5～100mAs
【タイマ】0.0025～1.6sec(0.0025～3.2sec)
【定格】16kW(32kW), 125kV 125mA(250mA), 100kV 160mA(320mA), 80kV 200mA(400mA)※()内は単相全波方式X線出力相当値
-
X線管装置の動作
- 【上下動(焦点～床面間距離)】850～1,750mm
【長手移動(案内レールに沿って)】1,050mm
【水平軸回りの回転】±90°
-
重量
- 【本体】約265kg
【制御卓】約1.1kg
-
電源
- 【電圧】単相100V, 200V
【周波数】50/60Hz
【VA】1.5kVA
- 【制御方式】高周波インバータ方式(最高周波数60kHz)
-
-
診断用X線装置 X'sy Pro Sパック(スタンドタイプ)
-
X線高電圧装置
- 【制御方式】高周波インバータ方式(最高周波数60kHz)
【管電圧】40～125kV
【管電流】63～200mA
【mAs】0.5～320mAs
【タイマ】0.0025～5sec
【定格】16kW(32kW), 125kV 125mA(250mA), 100kV 160mA(320mA), 80kV 200mA(400mA)※()内は単相全波方式X線出力相当値
-
X線管装置の動作
- 【上下動(焦点～床面間距離)】770～1,670mm
【長手移動(案内レールに沿って)】-
【水平軸回りの回転】±90°*
-
重量
- 【本体】約175kg
【制御卓】約1.1kg
-
電源
- 【電圧】単相200V
【周波数】50/60Hz
【VA】20kVA
- 【制御方式】高周波インバータ方式(最高周波数60kHz)
-
-
診断用X線装置 X'sy Pro SHパック(スタンドタイプ)
-
X線高電圧装置
- 【制御方式】高周波インバータ方式(最高周波数60kHz)
【管電圧】40～125kV
【管電流】63～200mA
【mAs】0.5～100mAs
【タイマ】0.0025～1.6sec(0.0025～3.2sec)
【定格】16kW(32kW), 125kV 125mA(250mA), 100kV 160mA(320mA), 80kV 200mA(400mA)※()内は単相全波方式X線出力相当値
-
X線管装置の動作
- 【上下動(焦点～床面間距離)】770～1,670mm
【長手移動(案内レールに沿って)】-
【水平軸回りの回転】±90°*
-
重量
- 【本体】約195kg
【制御卓】約1.1kg
-
電源
- 【電圧】単相100V, 200V
【周波数】50/60Hz
【VA】1.5kVA
- 【制御方式】高周波インバータ方式(最高周波数60kHz)
