心臓動態ファントム ALPHA
製造販売企業： フヨー株式会社
製品について
PULSATING CARDIAC PHANTOM ALPHAシリーズは、MDCTによる心臓画像診断の定量的評価に最適な心臓動態ファントムです。
特長
●心室の動きの特徴である、急速流入期、緩徐流入期、急速駆出期、緩徐駆出期の一連の動きを再現性良く模擬できます。
●瀕脈時の心室の動き(緩徐流入期が消失した状態)を再現性良く模擬できます。
●ラバーのサイズ(心室の大きさに相当)を変えられます。
●ストロークを変えることにより、容積変化を再現性良く模擬できます。
●D2.5、D5、D10、D32などの不整脈パターンを再現性良く模擬できます。
●簡単な設定で、さまざまな動作を設定可能です。
●標準で付属している模擬冠動脈ファントムを装着することにより、冠動脈に関する、さまざまな評価が可能です。
●ALPHA1-VTはコントロールボックス解像で、ALPHA1-VTPCにバージョンアップ可能です。
製品詳細
機能説明
-

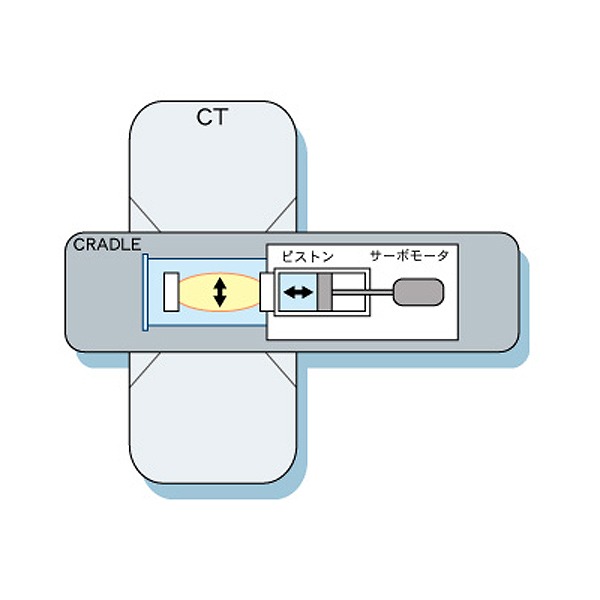

- チャンバー 本装置はサーボモータによりシリンダーのピストンを動かし、シリンダー内の造影剤等をラバーと呼ぶゴムの袋に出し入れし、心臓の動きを模擬します。
-
- チャンバーのタイプ ALPHA1/1-VTは1チャンバー, ALPHA2は2チャンバーです。
-
- 模擬冠動脈のセット方法
-
- 心臓動態ファントム仕様比較一覧
仕様
仕様
- ECGインターフェース
- 【出力電圧】DC0～50mV
【トリマー】25回転
- 制御方式
- サーボ
- 設定ポイント数
- 50, 400
※製品により異なります
- プリセット数
- 16種/ 25種
※製品により異なります
- タッチパネル
- あり/なし
※製品により異なります
- シリンダーストローク
- 最大110mm
- シリンダー径
- 80mm
- 座標値と実移動距離
- 座標400の時10mm移動(ALPHA 2のみZ軸動作-15～+15mmあり)
一般仕様
- 寸法
- 【本体】816mm×367mm×285mm/ 1,138mm×382mm×285mm
【コントロールボックス】253mm×292mm×255mm/ 372mm×292mm×255mm
※製品により異なります
- 電源
- 【電圧】AC100～120V
- 標準付属品・セット内容
- 可動スタンド(ALPHA 2のみ)
バリエーション
-
-
ALPHA 1
- 設定ポイント数
- 50
- プリセット数
- 16種(40～115BPM)
- タッチパネル
- なし
- 寸法
- 【本体】816mm×367mm×285mm
【コントロールボックス】253mm×292mm×255mm
-
-
ALPHA 1-VT
- 設定ポイント数
- 400
- プリセット数
- 24種(40～120BPM)※7種類の不整脈パターン含む
- タッチパネル
- あり
- 寸法
- 【本体】816mm×367mm×285mm
【コントロールボックス】372mm×292mm×255mm
-
-
ALPHA 1-VTPC
- 設定ポイント数
- 400
- プリセット数
- 24種(40～120BPM)※7種類の不整脈パターン含む
- タッチパネル
- あり
- 寸法
- 【本体】816mm×367mm×285mm
【コントロールボックス】372mm×292mm×255mm
-
-
ALPHA 2
- 設定ポイント数
- 400
- プリセット数
- 24種(40～120BPM)※7種類の不整脈パターン含む
- タッチパネル
- あり
- 寸法
- 【本体】1,138mm×382mm×285mm
【コントロールボックス】372mm×292mm×255mm
シリーズ
関連製品
-
- 【その他の関連製品】データ管理ソフト(Windows), 可動スタンド
