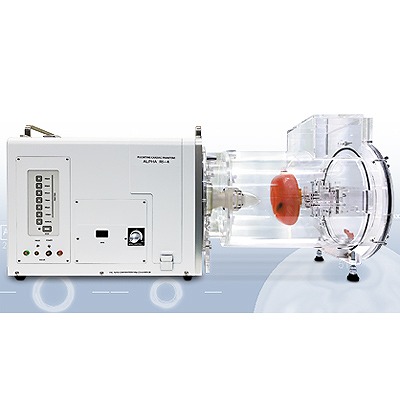

核医学用動態心室・心筋ファントム ALPHA RI-4
製造販売企業： フヨー株式会社
製品について
本装置はモーターとカムによりシリンダーのピストンを動かし、シリンダー内の放射性医薬品や造影剤などを特殊ゴム容器内に出し入れすることで心臓の動きを模擬した装置です。従来機種のRI-3から大幅に軽量化。心室の容量変化もより精密に設定可能となりました。
特長
●二層構造の特殊ゴムにより心筋層および心室の動きを再現します。
●心室部と心筋部別々に封入する製剤によって、SPECT装置やCT装置の模擬実験が可能です。
●シリンダーのストロークを調整することでEFを変更可能(ストローク範囲：0～80mm)。精度±0.02mmの位置検出。
●6種類のクリニカルデータを模擬した心拍数パターンをワンタッチで選択が可能です。
●マニュアルで心拍数の変更が可能です。(範囲：3～164bpm)
●コントロール部、駆動部、ファントム部が一体となったコンパクトな構造です。
●散乱線の影響を軽減するために、ファントム部と制御部(コントロール部と駆動部)の境界に鉛シールドを装備しています。
●心臓部が体軸に対して約30度傾いています。
●心筋の欠損部を取付けることが可能です。
●心筋部の容積を最小にすることによって、心筋部の薬液の使用量が従来の1/3以下に減りました。
●心室、心筋のサイズは標準サイズの他、オプションを含めて全部で4種類。特注サイズも可能です。
製品詳細
機能説明
-

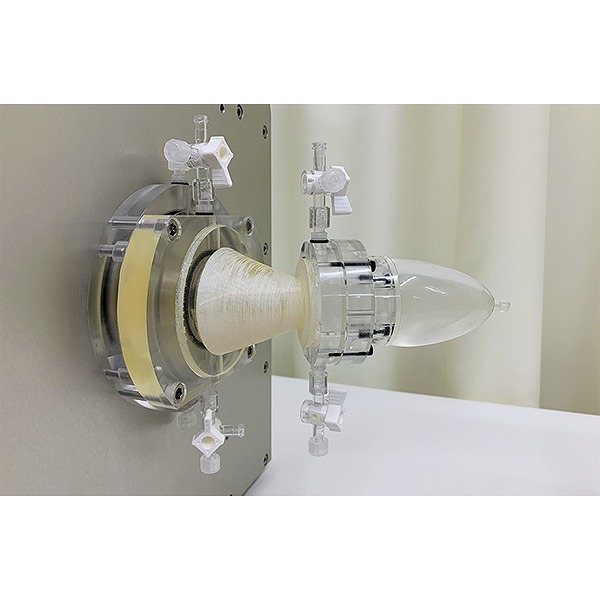

- 心筋容量の最小最適化(ノズル部の設計変更)
-

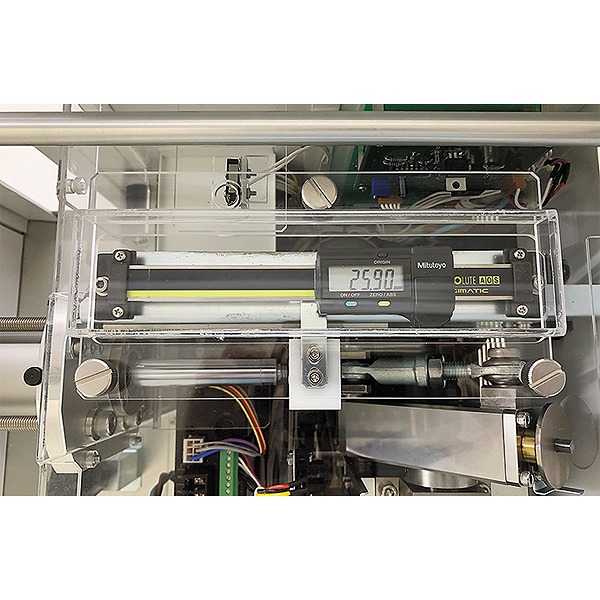

- シリンダーストロークの精密表示
-
-
RI-4の模擬動作
モーターの回転によりピストンが往復します。
ピストンストロークに比例して心室の容量が変化します。
心室の容量変化に従って、心筋部の形状が変化します。
モーターの回転速度を制御することにより、心拍数や心室容積の変化パターンをコントロールしています。
-
- 胆嚢付き肝臓ファントム(オプション) 肝臓・胆嚢それぞれにRIを封入可能(左上図)
-
- 肝臓ファントム取り付け・位置決め治具(オプション) 肝臓ファントムを取付けて、上下・左右・前後に位置決め可能
-
-
オプション

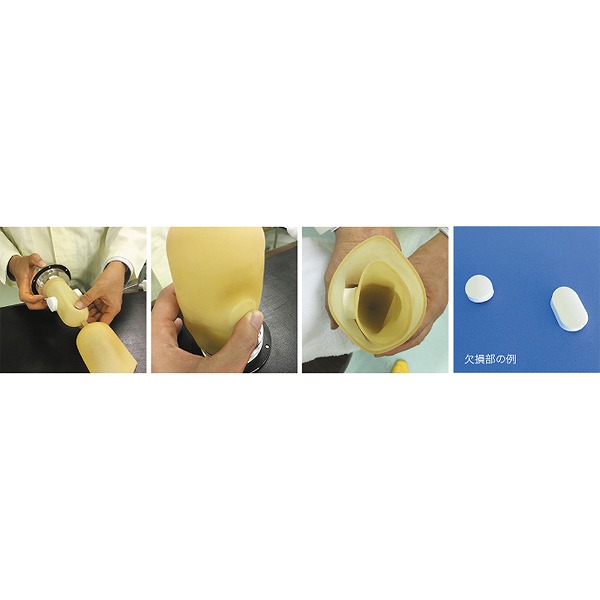

心臓部にラバーと心筋の欠損部を取り付け、様々な条件での心臓の動きを模擬することができます。
心筋の欠損部を取り付けている様子(上記の写真のラバーはプロトタイプのものです。RI-4には透明シリコンラバーを使用します。)
-
- SPECT画像
-
- QGS処理画像
仕様
仕様
- ECGインターフェース
- R波相当パルス
パルス幅：100msec
- 制御方式
- PLC制御・DCブラシレスモータ駆動
- 心拍パターン
- 【クリニカルパターン6種類】40BPM, 50BPM, 60BPM, 70BPM, 80BPM, 100BPM
【マニュアル】5～164BPM
- シリンダー径
- 40mm
- ピストンストローク
- 80mm
- 標準ハートモデル
- 【ESV】40mL
【心室全長】75mm
【心室基部直径】31.9mm
一般仕様
- 電源
- 【電圧】AC100V, 出力DC0～50mV(ECGインターフェース)
【消費電力】60W(モーター)
