RGSC　呼吸同期システム

機能説明

呼吸同期を用いた画像取得

RGSCは、呼吸パターンと同期した画像を取得するために、CTおよびPET-CT装置に必要な情報を与え、患者の呼吸パターンを描くことに使われます。RGSCの機能として、呼吸ゲーティングを用いた診断画像とのワークフローをシンクロさせることができます。

レトロスペクティブ4D画像取得

RGSCを用いたレトロスペクティブ4D画像は、患者の全呼吸サイクル中でターゲットの動きを視覚化します。レトロスペクティブな画像を取得するため、スキャナー装置は連続的に画像データを取得します。取得後、画像データは、RGSCシステムに記録された呼吸軌跡と同期し、スキャナー装置によって位相毎の画像を作成します。位相毎の画像をシリーズ化することによって、患者の呼吸サイクルを反映した4D 画像を作成します。

プロスペクティブ画像取得

RGSCを用いたプロスペクティブ画像では、患者呼吸周期内の特定の位相においてターゲット位置を確認することができます。プロスペクティブ画像を取得するため、スキャナー装置はRGSCシステムからのトリガー信号を使います。呼吸ゲーティングのウィンドウ範囲は、患者の呼吸振幅または呼吸位相に基づき、撮影の前に決定されます。そして画像の取得は、ゲーティングウィンドウ内にある任意の臓器に対する3D画像として作成されます。

息止め画像取得

RGSCを用いた息止めゲーティング画像では、患者息止め中のターゲットの位置を確認することができます。息止めのゲーティングはプロスペクティブな画像取得として利用され、事前に設定された呼吸ゲーティングの範囲内で患者が呼吸を止めている間に、画像を取得することができます。

臨床的なワークフローへの統合

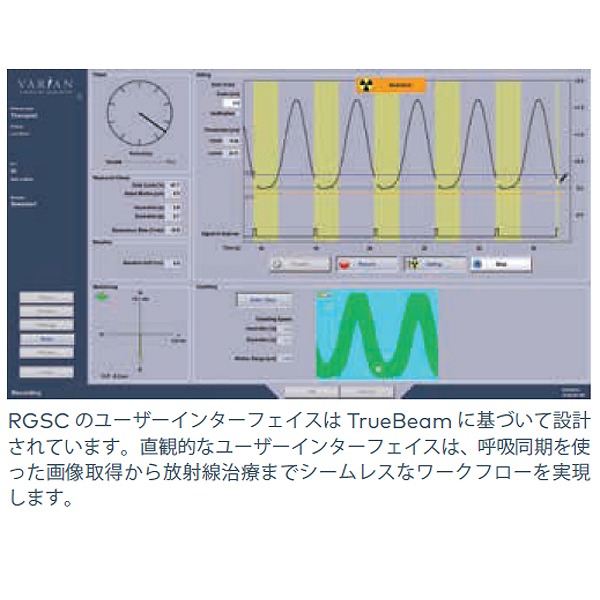

RGSCは、動体管理を用いた放射線治療の臨床ワークフローに組み込むことが可能です。患者データをARIAに保存することができ、記録された呼吸軌跡は、Eclipse内で分析し、良好な治療計画の作成に利用することができます。またRGSCは、放射線治療装置TrueBeam®と同じマーカーブロックとユーザーインターフェイスを有しているため、治療計画用の画像取得から放射線治療までのシームレスで直感的なワークフローを確立することに貢献します。

ビジュアルと音声のコーチング 統合されたビジュアルと音声のプロンプト機能を使って、患者を呼吸パターンに合わせる様に誘導し、良好な画質を取得することに寄与します。ビジュアルコーチング装置(VCD)はオプション品としての提案が可能で、RGSCシステムにワイヤレスで接続し、息止めを含むすべての画像取得モードに対して使うことができます。

RGSCシステムとVCDの臨床上の利点 ・プロスペクティブ、レトロスペクティブ、息止めの画像の取得をサポート
・動体管理を用いた放射線治療実施のためのシームレスな臨床ワークフローの実現
・ターゲットへの照射マージンの個別化に貢献
