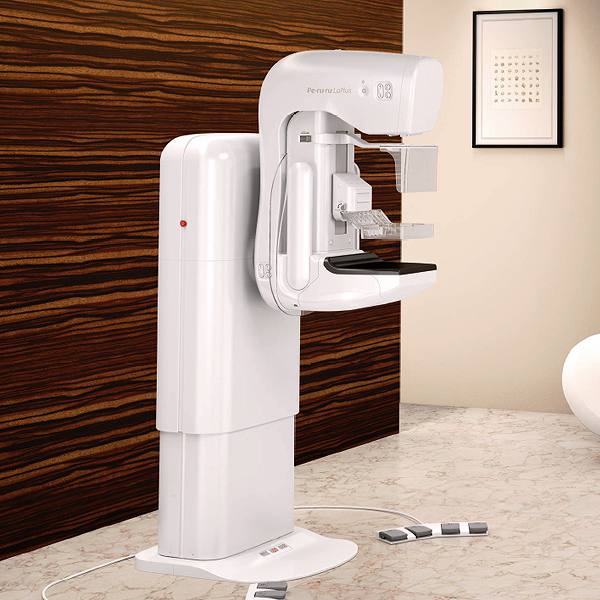

マンモグラフィ Pe・ru・ru™ LaPlus
製造販売企業： キヤノンメディカルシステムズ株式会社
製品について
【マンモグラフィに関わるすべての人の心地よさを目指して。高精細で被ばくの少ない低線量を実現します。】
乳がんから女性を守るために、ひとりでも多くの方に乳がん検診を受けてもらいたい。その想いからマンモグラフィ装置 Pe・ru・ru™ LaPlusは生まれました。女性スタッフが開発の中心となり、検査を受ける方の視点にたって、安心して受診していただける工夫を機能・デザインに込めました。
そして、受診する方のデリケートな気持ちを考えながら、検査を行うみなさんには、わかりやすく使いやすい機能でスムーズな流れをサポートします。気持ちもからだもリラックスできる場所。
そんな空間づくりを、Pe・ru・ru™ LaPlusはお手伝いいたします。
また、Pe・ru・ru™ LaPlusはトモシンセシスに対応しています。トモシンセシスは、2Dでとらえることが難しい乳腺に重なった病変を分離して描出することが可能です。
特長
●高精細低被ばく
●コンパクト設計
●心地よいデザイン
●トモシンセシス対応
製品詳細
機能説明
-

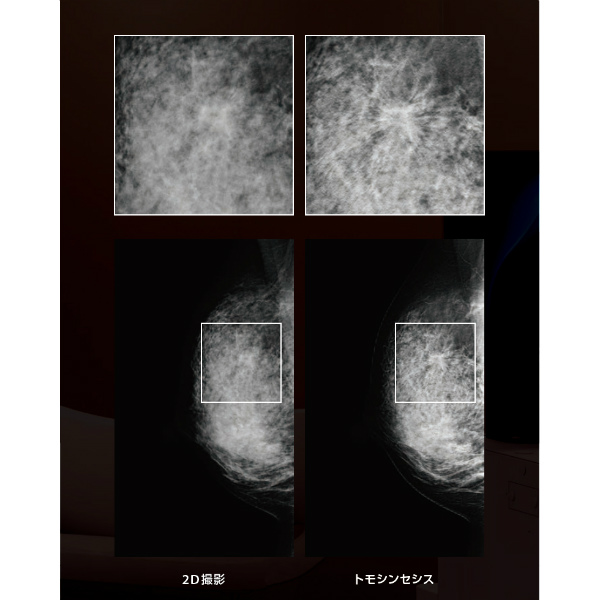

- トモシンセシス画像データ マンモグラフィのデジタルトモシンセシスは2Dマンモグラフィが直面していた乳腺の重なりを減少させることから、腫瘤やdistortion、FAD等の診断精度が有意に改善した。また、乳癌検出を向上させ偽陽性を減少させるとした報告が多数認められています。
-
-

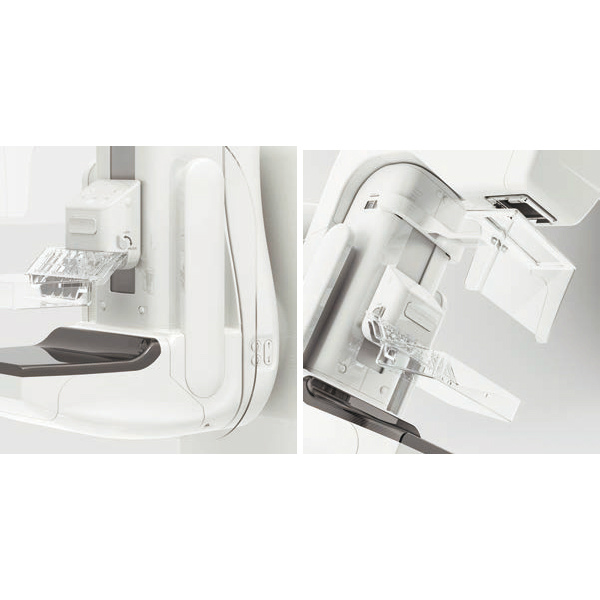

コンパクトな撮影台でトモシンセシス対応
●小型FPDを採用
－通常のポジショニングのしやすさを保ちながら、トモシンセシス撮影にも対応。
●オートグリッド退避機構
－トモシンセシス撮影時は、グリッドが自動で後方に退避。
●新型フェースガードと新型圧迫板
－フェースガードはCアーム内側に固定し、トモシンセシス撮影時の受診者の顔の位置が安定。圧迫板はトモシンセシス対応(小乳房用も可能)で、金属フレームが無く消耗品交換時の手間を軽減。
●新型アームレスト
－MLO撮影時の受診者の安定感がさらに向上。
●トモシンセシスの後付け対応が可能
－Pe・ru・ru™ LaPlus 購入後にトモシンセシスをオプションとして後付け可能。
-
-
高画質と低被ばくの両立

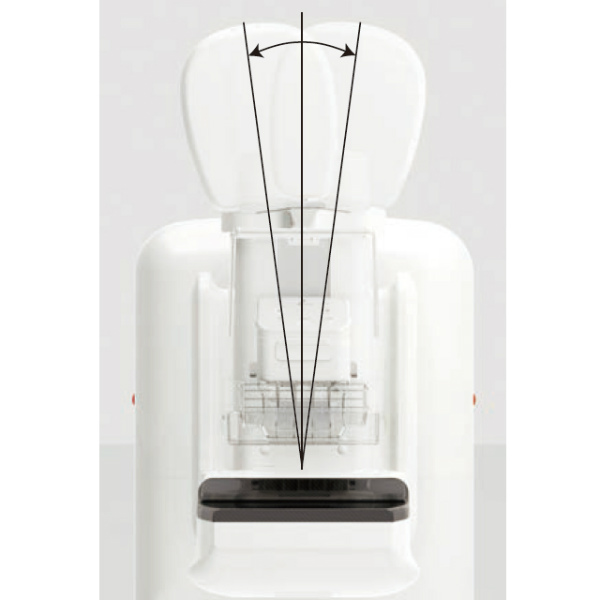

●トモシンセシスの収集角度は±7.5°
－FPDへのX線の斜入を最小限に抑えることで画像ボケや被ばくを低減。
●画像収集は「高精細ノンビニング方式」
－トモシンセシス撮影でも通常密着撮影と同じピクセルサイズ(85μm)で画像を収集。
●逐次近似法
－高画質と低被ばくを実現。
●「WターゲットとAgフィルタ」の組み合わせを採用
－短時間照射が求められるトモシンセシス撮影ではmA(管電流)が大きくとれるW(タングステン)ターゲットが効果的。
●トモシンセシスの後付け対応が可能
－Pe・ru・ru™ LaPlus 購入後にトモシンセシスをオプションとして後付け可能。
仕様
仕様
- 標準構成
- 撮影台, X線管装置, X線高電圧装置, 操作卓, X線平面検出器(FPD), 付属品
- 撮影台：Cアーム部の動作
- 【上下ストローク】約69cm(電動)
【回転動】約180°～-150°(電動)
【焦点～受像面間距離(SID)】約70cm
- 撮影台：トモシンセシス撮影時のCアーム部の動作
- 【上下ストローク】約69cm(電動)
【回転動】約180°～-150°(電動)
【焦点～受像面間距離(SID)】約70cm
- 撮影台：FPD(X線平面検出器)
- 【入力面寸法】約17cm×24cm
【画素サイズ】85μm
- 撮影台：乳房圧迫部
- 【圧迫板の移動ストローク】約170mm
【被写体厚表示】約170mm(1mmステップ)(密着撮影2D時), 約170mm(1mmステップ)(密着撮影Tomo時)
【電動操作時の圧迫圧】200N以下
- 撮影台：照射野制限部
- 【照射野制御方式】電動方式
【照射野サイズ】密着撮影2D時：約17cm×24cm, 密着撮影Tomo時：約18cm×24cm, 標本撮影時：約17cm×24cm, 拡大スポット(1.5倍)時：約17cm×25cm
【付加フィルタ】材質：0.7mm Al(アルミニウム), 0.04mm Ag(銀)，0.05mm Rh(ロジウム)
- ブッキー装置
- 【グリッド】格子密度：41本/cm, グリッド比：3.5:1, 中間物質：ファイバ
【移動方式】レシプロ方式
【天板】CFRP
- X線高電圧装置
- 【公称最大電力】7.1kW
【X線照射条件設定】kV設定範囲：20kV～49kV(1kVステップ)，mAs設定範囲：4mAs～500mAs(通常撮影時)(43段階設定), 18mAs～500mAs(tomo撮影時)(30段階設定), 4mAs～360mAs(拡大撮影時)(40段階設定)
【自動露出制御装置(AEC)機能】kV設定範囲：20kV～49kV, mAs制御可能範囲：10.1mAs～560mAs(通常撮影時), 18.1mAs～500mAs(tomo撮影時), 10.1mAs～384mAs(拡大撮影時)
【X線照射制御】Autoモード, SemiAutoモード, Manualモード, Ductographyモード, Implantモード
- X線管装置
- 【焦点サイズ】0.1mm(小焦点)/0.3mm(大焦点)
【陽極材質】W(タングステン)
【ターゲット角度】10°(小焦点)/16°(大焦点)
【陽極回転数】9,500～10,800rpm
【陽極最大蓄熱容量】300kHU(222kJ)
【X線放射口】Be(ベリリウム)窓
一般仕様
- 一般的名称
- 据置型デジタル式乳房用X線診断装置
- 重量
- 【本体】約420kg
【X線高電圧装置】約255kg
【操作卓】約120kg
- 寸法
- 【電圧】単相AC200V±10%
【周波数】50/60Hz
【許容電源インピーダンス】200Vの時，0.2Ω以下
【入力】15kVA(最大)
- JMDNコード
- 37672000
- クラス分類
- クラスII
- 特定保守
- 該当
- 設置管理
- 該当
- 認証番号
- 224ADBZX00109000
