モバイルCアームイメージングシステム　Cios Spin

機能説明

ハイクオリティ3Dイメージング

・Cios Spinが実現するハイクオリティ3Dイメージング
Cios Spinは、高出力設計の回転陽極型X線管に高解像度を実現したCMOSフラットディテクタを採用しています。さらに、最新のアプリケーションも搭載し基本性能を大きく高めることで、従来型の3D Cアームから飛躍的に画質を向上させました。骨の解剖学的構造やインプラント、デバイスの視認性も高まり、従来の製品では表現できなかった高品質な画像を提供します。難易度の高い手技においても、より高い精度で安全に手術を行うことが可能となります。

Easy 3D

・オペレーターをアシストする簡便な操作、効率的なワークフローを実現
Cios Spinはタッチパネルインターフェイスを採用。全ての操作がタッチパネル上で行え、3Dイメージングの撮影手順もタッチパネル上のイラストでアシストします。熟練されたオペレーターでなくても容易に操作が可能で、3Dイメージングにかかる負担を軽減します。さらに、日本語表示にも対応しているためオペレーターにとってやさしいデザインになっています。

Screw Scout(オプション)

・スクリュー自動検出機能
Screw Scoutは、3Dイメージングにより得られた3D画像上で、設置されたスクリューを自動的に認識して検出します。各スクリューはナンバリングされ、選択したスクリューの位置にあわせてMPR画像も連動して切り替わるため、3D撮影後すぐに位置の評価が可能です。手間のかかる操作を自動化することで、術者が手技に集中できる環境を整えます。

Target Pointer(オプション)

・2Dガイディング機能
Target Pointerは、kワイヤーやデバイスの刺入方向を誘導するための2Dガイディングツールです。身体の外から骨内にスクリューを刺入するには高い技術が求められます。Target Pointer 機能は、kワイヤーやデバイスの刺入方向にあわせて、透視画像上にリアルタイムにガイドします。安全に、かつ適切な位置への刺入をサポートします。

Retina 3D Retina 3Dは、Cアームの回転撮影による3次元画像再構成機能を応用したコーンビームCT技術です。イメージインテンシファイア(I.I.)方式の従来機種では描出が難しかったスクリューやインプラントが設置された画像においても、高出力設計の回転陽極型X線管と高感度なCMOSフラットディテクタの搭載により、高精細な3Dイメージングの撮影を実現します。撮影時にはCアームを約200°回転させ、100～400プロジェクションの投影データを収集。収集されたボリュームデータは自動的に画像処理装置に転送され、再構成されて3D画像としてモニタ上に表示されます。3D画像は任意の断面で観察することが可能であり、CMOSフラットディテクタの持つ広いダイナミックレンジと緻密な密度分解能により、最小スライス厚0.3mmという高精細な3Dイメージングを実現しました。

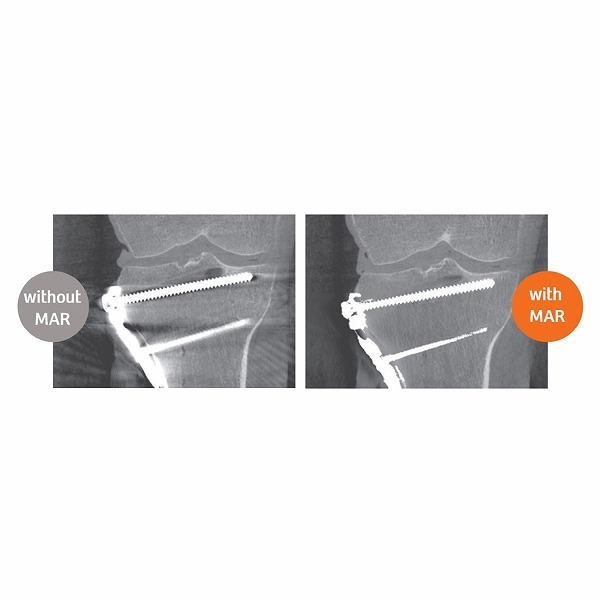

MAR：Metal Artifact Reduction(オプション) ・金属アーチファクト低減アルゴリズム
CT装置などでは一般的になりつつある、金属によるアーチファクトを低減させるアルゴリズムを搭載。撮影された3D画像に対して補正処理を行い、スクリューやプレートなどの金属製インプラントによって引き起こされるアーチファクトを低減します。インプラント周囲の描出能の劣化を抑え、より正確に解剖構造の描出が可能となり、スクリューなどの位置も正しく評価できるようになりました。
