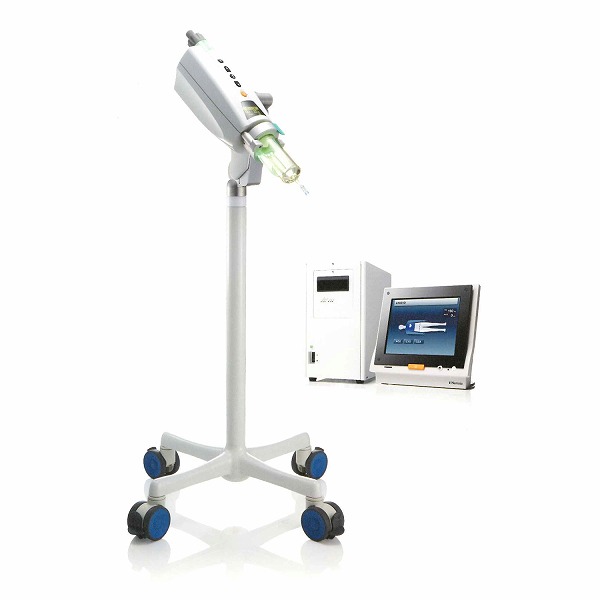

造影剤注入装置　PRESSPRO GEO-150

製造販売企業：株式会社根本杏林堂

製品について

【全身、革新。】
いっそうの軽量化を実現したインジェクター、画期的なアームを搭載したスタンド、そして、これまでにないGUIで応えるコンソールまで、全身、革新。これが根本杏林堂がおとどけする、新しいアンギオ・インジェクターの姿です。

特長

●内部構造をグラム単位で見直したインジェクターは、より軽量化を実現
●電子化により可動部品数を減らし、高い信頼性向上を実現
●安全性、確実性に配慮したボタン
●新しい電子制御マニュアルノブは、迅速な反応速度と高い視認性を両立
●より軽快で正確な操作性を実現した新開発の「スタビックス・アーム™」
●求められる情報を的確に提供する卓越のGUIを搭載したコンソール
●設定値の表示位置が変わらない画面設計は、ムダな視線移動を抑えることで安全性の向上に貢献
●通常注入時とインフュージョン時でモニター色を変えるなど、明確な情報提供を色彩設計の面からもサポート

製品詳細

arrow_drop_down 機能説明

arrow_drop_down 仕様

機能説明

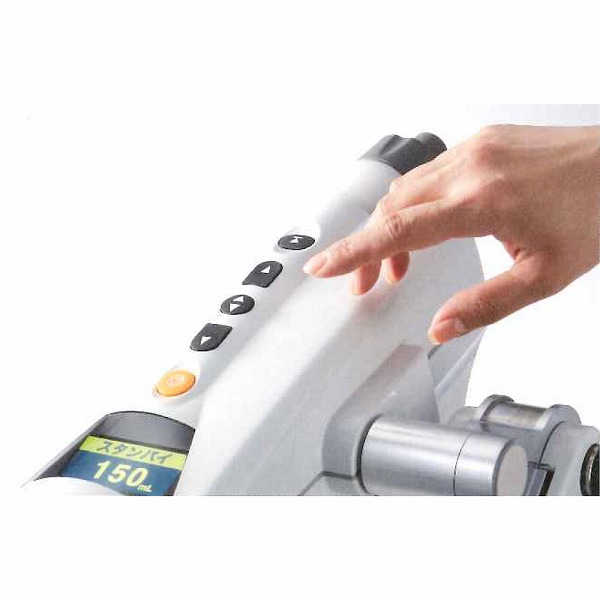

: 指先で把握できる独立した形状の操作ボタンを中央に配置

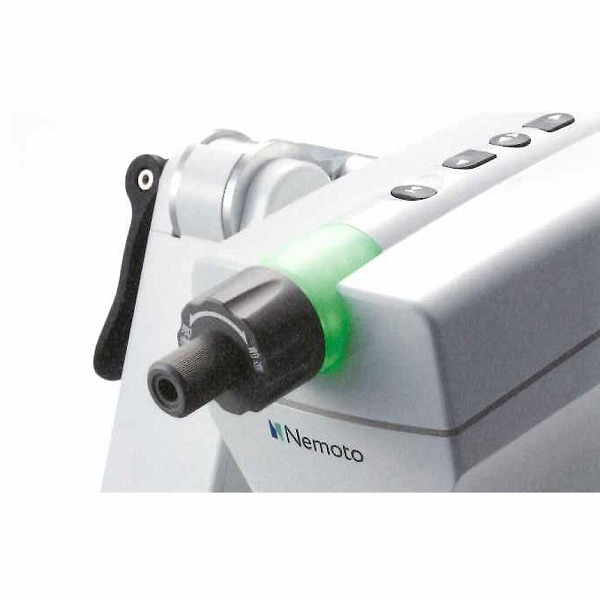

: 動作が見えるシグナルランプ搭載の電子制御マニュアルノブ

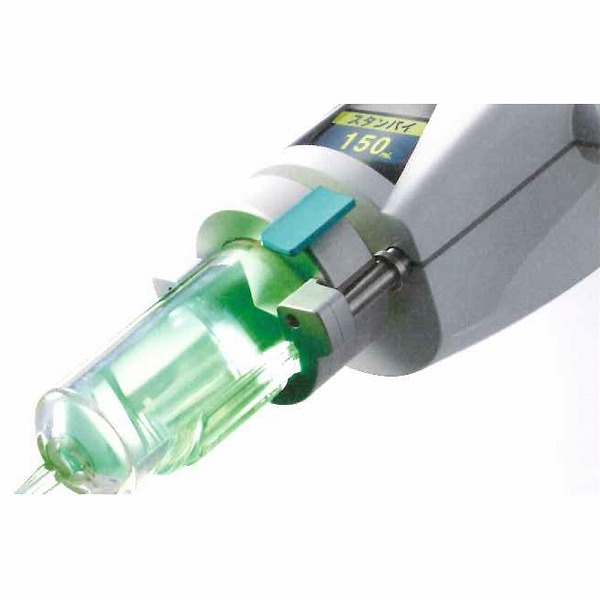

: シリンジの装着、動作をランプで知らせるシリンジホルダー

: より軽快で正確な操作性を実現。新開発の「スタビックス・アーム」スタンド部に搭載した新開発の「スタビックス・アーム」は、独自の可動構造とアシストパワーの最適化により、小さな力で上下、左右、前後、スムーズかつ安定性の高い3次元可動を実現。インジェクターは手を離した位置で停止・固定されるので、状況に応じた操作位置を提供します。

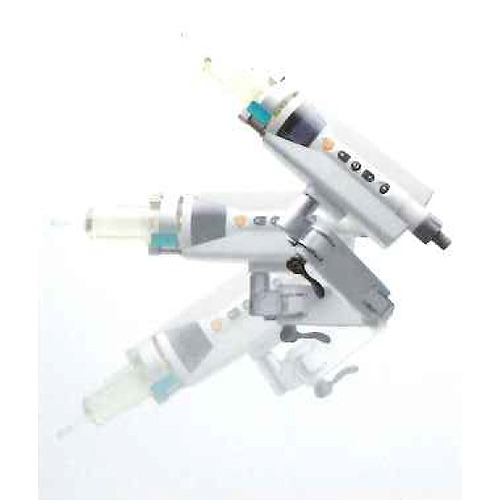

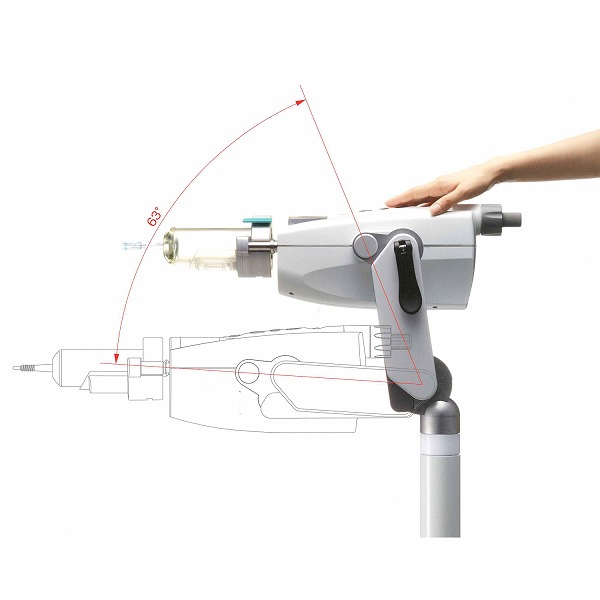

: インジェクターだけ上下動できるので、見やすい位置設定が可能

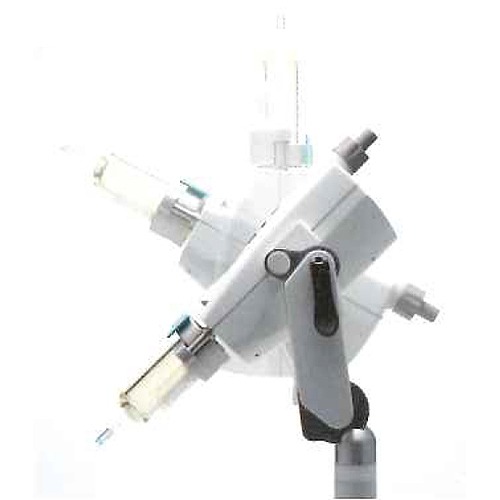

: インジェクターとアームを固定した左右振りで、柔軟な位置設定

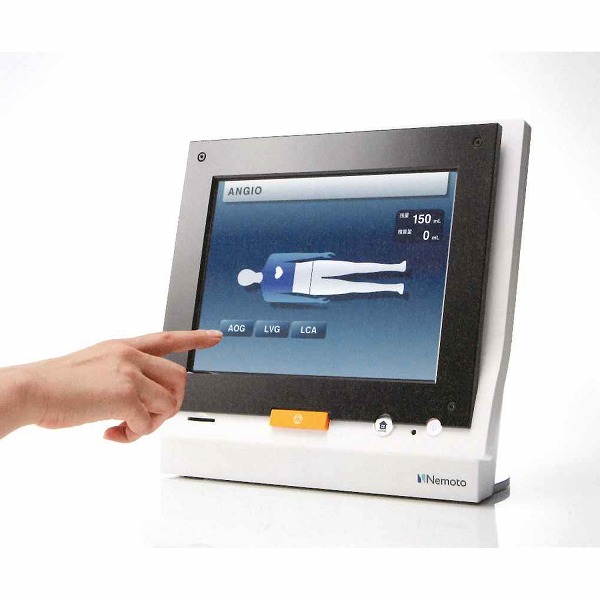

: 数値や文字、表示位置にも配慮。検査内容でモニター色が変わるタッチパネル・コンソール

: 大きな文字で、すばやく的確な入力をサポートする設定画面

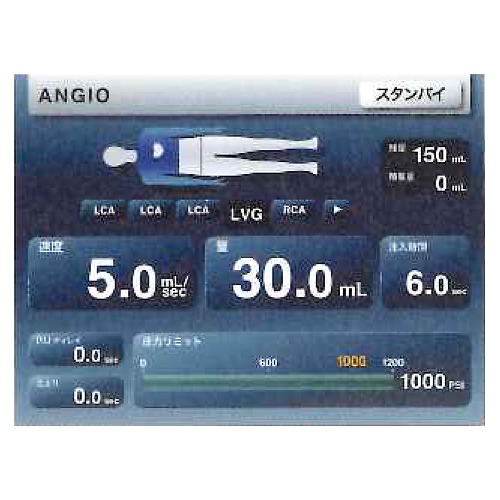

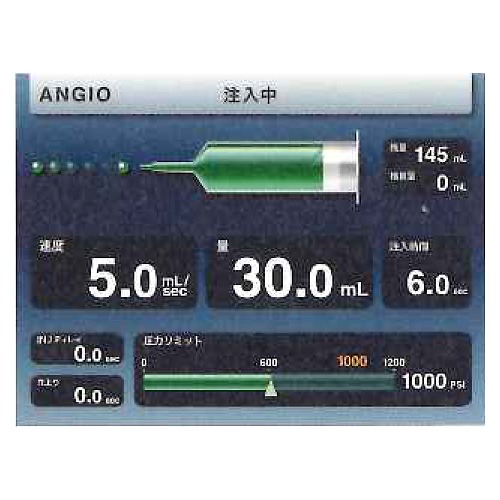

: 項目や数値をひと目で把握。表示位置が変わらない注入画面

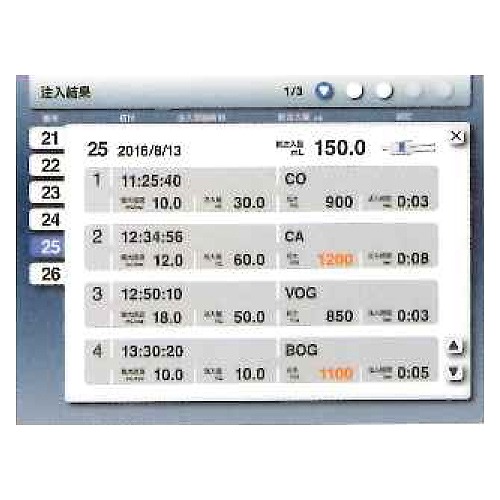

: 患者様ごとの造影剤使用量などを時系列で表示する結果画面

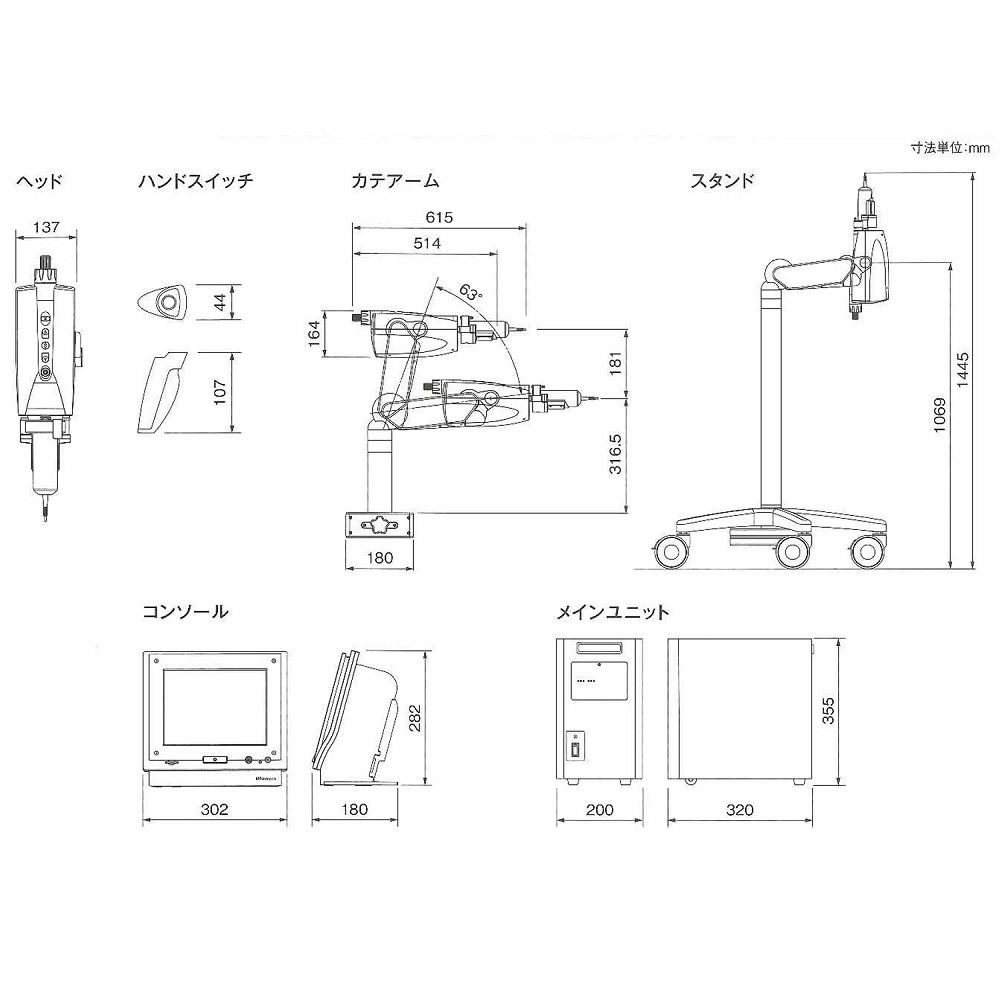

: システム構成

arrow_drop_up製品詳細メニューへ戻る

仕様

注入速度(設定範囲): アンギオ：0.1～25.0mL/sec
インフュージョン：1.0～60.0mL/min

注入量(設定範囲): アンギオ：0.1～99.9mL
インフュージョン：1～150mL

制限注入圧力: アンギオ：400～8,200kPa
インフュージョン：4,140kPa(600PSI)固定

ディレイタイム(X-RAY及び注入): 0～99.9sec

立ち上り時間: 0～9.9sec

メモリー: 5ユーザー(200プロトコル)

注入積算量表示: 有

注入結果表示: 有(50件)

シリンジ保温: シリンジホルダー表面温度36±5℃

前進・後退: 2.0mL/sec

加速時: 8.0mL/sec

オートリターン: 0.5～2.5mL/sec(設定間隔0.1mL/sec)

ストップキー: 有(ヘッド部, コンソール部)

ヘッド部動作表示: 2.7インチ有機EL(128×64)+LED

シリンジライトアップ: 有

安全装置: 【注入速度異常】注入動作時の注入速度を監視する, 異常な速度を検出してモータを停止させる
【注入量オーバー】注入中の注入量を監視する, 異常な量を検出してモータを停止させる
【圧力オーバー】注入中の圧力を監視する, 異常な圧力を検出してモータを停止させる
【シリンジセンサー異常】注入中のシリンジ保護ケースの装置を監視する, 注入中にシリンジ保護ケースが外れたとき, 異常を検出してモータを停止させる
【ディスプレイ通信異常】正常動作時のコンソールと他のユニット間の通信を監視する, コンソール接続ケーブルが外れたとき, 異常を検出してモータを停止させる

シリンジ: 【ディスポーザブルシリンジ】根本杏林堂用：150mL
【オムニパークシリンジ】第一三共株式会社：100mL
※上記以外のシリンジは、ご使用いただくことはできません。オムニパークシリンジ使用時は、専用部品(別売り)が必要です。

一般仕様

重量: 【ヘッド】5.5kg
【コンソール】5.6kg
【メインユニット】13.6kg

電源: 【電圧】AC100V
【周波数】50/60Hz
【電源入力】800VA

安全性: 【電撃保護】クラスI, CF形装着部

カタログ等発行年月: 2016年10月

認証番号: 227ABBZX00010000
