リファレンス線量計　RAMTEC Duo/Solo

製造販売企業：東洋メディック株式会社

製品について

【線量計の理想へ。「RAMTEC Duo」誕生。】
リファレンス線量計 RAMTECシリーズの第四世代機、RAMTEC Duoが誕生しました。これまで、求められるニーズに対応する精度や機能そして操作性を極め、皆様の期待にお応えしてきたRAMTECシリーズ。この基本理念を継承したRAMTEC Duoを皆様へお届けします。

特長

●独立したアンプを2台搭載したRAMTEC Duoは、2ch同時測定を実現します。
●RAMTEC Duo1台で、高エネルギー放射線の水吸収線量計測において、外部モニタ電離箱を用いながらのフィールド電離箱の相互校正に対応することができます。
●精度・機能はそのままに、1ch仕様のRAMTEC Soloもご用意しています。
●RAMTEC Link Duoソフトウェア、Tempressure温度気圧計(オプション)など、拡張性や機能が充実したRAMTEC Duo/Soloはリファレンス線量計として、医療放射線の被ばく管理、工業用X線装置の品質管理、原子力施設の安全管理など、多彩なニーズにお応えします。
●測定ニーズへの対応、測定作業の効率性、ヒューマンエラーを考慮したユーザーインターフェースを実現しました。
●線量計の操作、測定データの取り込みが可能なアドインソフトウェアをご用意。温度気圧計(オプション)との連携も可能とし、拡張性を高めました。

製品詳細

arrow_drop_down 機能説明

arrow_drop_down 仕様

arrow_drop_down バリエーション

arrow_drop_down 関連製品

機能説明

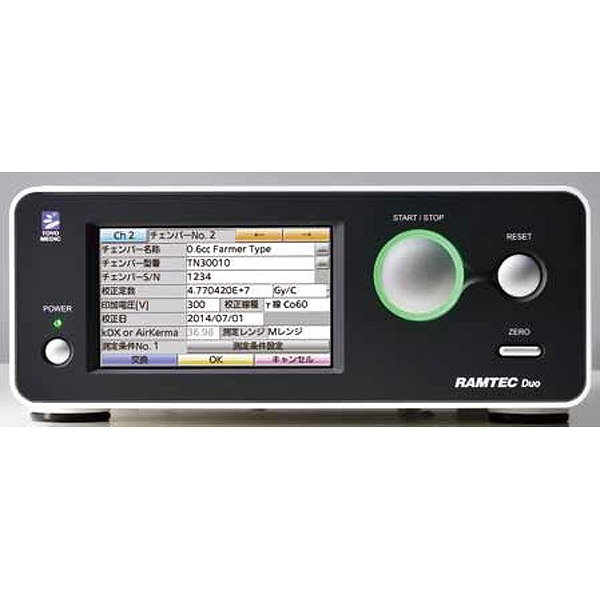

: シンプルな操作性 ■操作ボタン
1項目で複数回の測定を行うなど、繰り返し作業の多い線量測定。RAMTEC Duoでは、使用頻度の高いボタンを前面パネルに配置し、その操作性を考慮し、大きなボタンの採用、ボタンのクリック感、ボタンの配列にこだわりました。Start/Stopボタン周囲にはLEDを配置し、線量計のステータスをカラーによって表示します。

: タッチパネル測定に必要な各種設定はタッチパネル表示部より行います。ストレスの少ない日本語表記やアイコン表示を採用することで、直感的な操作を可能にしました。

: シンプルデザイン大型のTFT液晶タッチパネルの採用と同時に、アンプや基板の設計を工夫することで、モニタの視認性確保と省スペース化を実現しました。表示部は角度調整機構採用により、設置場所に依存しない視認性を確保しています。

: 2ch測定モード RAMTEC Duoの最大の特徴である2ch測定モードでは、2ch同時測定時の測定値の同時表示はもとより、積算/率、印加電圧、測定レンジ、測定単位など、設定条件の視認性、パネル操作性を考慮したインタフェースを実現しました。

: 安全性安全面を考慮し、各単位系での測定時に、ホーム画面中の「詳細」ボタンから、測定値に反映される係数をいつでも確認できるように設計しています。

: 自動計測モード自動計測モードの搭載により、放射線照射開始時および、停止時の線量計のOn/Offの動作を自動で行うことができます。これにより、測定時の線量計の操作を簡素化します。自動計測モードでは、閾値、遡及、遅延時間を任意の値に設定することが可能です。

: チェンバー登録/各種係数登録機能常時ご使用になるチェンバーの各種データ登録が可能です。データテーブルから選択するだけで、印加電圧、校正定数、各種補正係数を自動的に引き出すことが可能です。
・チェンバー登録本数：各チャネルとも最大20本まで
・測定条件登録：チェンバー1本につき10種類まで

チェンバー登録にて登録したチェンバーを選択するだけで、登録された印加電圧を自動設定することができます。もちろん設定以外の任意の印加電圧に変更することも可能です。印加電圧は0V、±20V～±1,000V(±20V以上は1Vステップ)で設定できます。

: RAMTEC Link Duoソフトウェア RAMTEC Link Duoソフトウェアは、Microsoft Excelアドインソフトウェアで、RAMTEC Duo/Solo、Tempressure(オプション)で測定したデータを直接 Excelシートに転送することができます。データを転送するだけではなく、機能性も重視し、測定中に必要な線量計の操作のほとんどをExcel画面の「RAMTEC Link Duo」リボンから行うことができます。また、お客様ごとに作成されたデータ入力フォームに沿ってデータを転送することにより、細かな数値を手入力する作業を軽減すると同時にヒューマンエラーを防ぎ、測定の安全性・効率性の両面からサポートします。

arrow_drop_up製品詳細メニューへ戻る

仕様

計測放射線: X線, γ線, 電子線

入力ch数: 2ch(高圧回路 2ch)
※RAMTEC Soloは1Ch(高圧回路 1ch)

測定方式: 【積算線量】コンデンサチャージ方式
【演算積算】抵抗演算方式
【線量率】抵抗方式

測定レンジ: Lレンジ
Mレンジ
Hレンジ
※Hレンジでの積算線量は演算積算

計測単位: C/kg, Gy, Sv, R, C, A

表示: 【表示部】TFTカラー液晶 5.0型WVGA(800×480ドット), 表面処理クリア(タッチパネル)
【表示桁数】計測値最大6桁(4～6桁を選択可能)
【表示間隔】0.1, 0.2, 0.5, 1.0, 2.0, 5.0, 10.0秒

正確度: 指示値の±0.5%以内

精度(再現性): Lowレンジ<0.05%/FS
Middleレンジ<0.01%/FS
(積算Mレンジは±0.02%以内)
Highレンジ<0.01%/FS

オフセット電流: <5×10^-15 A

長期安定性: <0.2%/年

印加電圧: 0V, ±20～±1,000V
(±20V以上は1Vステップで設定可能)

時定数: 【線量率計測時】0.05, 0.1, 0.2, 0.4, 0.8, 1.6, 3.2, 6.4秒を選択可能

チェンバー登録: 【チェンバー情報】20本
【測定条件】10ヶ/本

定数: 【水吸収線量校正定数】1.000^-5～9.999999¹¹ Gy/C
【コバルト校正定数】1.000^-5～9.999999¹¹ C/kg/C
【校正定数比】1.00～99.99 Gy/C/kg

係数: 【線質変換係数】0.000000～1.999999
【線量当量変換係数】0.000000～1.999999Sv/Gy
【イオン再結合補正係数】0.000000～1.999999
【極性効果補正係数】0.000000～1.999999
【電位計補正係数】0.000000～1.999999
【その他補正係数】0.001～1.999

外部インターフェース: USB端子, 外部入出力端子

操作部: タッチパネルスイッチ
機械式スイッチ(「計測停止」「リセット」「零調」「電源」)

一般仕様

重量: 4.7kg
※RAMTEC Soloは4.1kg

寸法: 幅273mm×奥行328mm×高さ115mm

電源: 【電圧】AC100V±10%
【周波数】50/60Hz
【消費電力】30VA

使用環境: 【温度】動作：+5～35℃
【湿度】動作：80%RH以下

標準付属品・セット内容: 【付属ソフト】RAMTEC Link Duoソフトウェア, RAMTEC Duo マネージャーソフトウェア

その他規格: 【EMC試験】IEC60731ed.3に準拠
【RoHS】適合

arrow_drop_up製品詳細メニューへ戻る

バリエーション

リファレンス線量計　RAMTEC Duo

入力Ch数

2ch(高圧回路 2ch)

重量

4.7kg

リファレンス線量計　RAMTEC Solo

入力Ch数

1ch(高圧回路 1ch)

重量

4.1kg

arrow_drop_up製品詳細メニューへ戻る
