超音波診断装置 Affiniti 70
製造販売企業： 株式会社フィリップス・ジャパン
製品について
【毎日の検査をよりゆたかに】
精度を犠牲にせずに、手早く診断情報が得られること。先進の機能性を備え、なおかつ使いやすいこと。エルゴノミックなデザインでありながら、日々多数の検査を行う厳しい環境に耐え得ること。フィリップスのAffiniti 70は、このような「わがまま」を実現します。それを可能としているAffiniti 70のコンセプトは、Confident throughput(優れた画質による信頼性)、Experience(直感的で馴染み易い操作性)、Total cost of ownership(装置の所有・維持を低コストに)の“3本の柱”から成り立っています。
特長
●フィリップスが開発した、PureWaveクリスタルの高純度で均一な結晶により、従来の圧電材料と比較して変換効率が85%向上し、優れたパフォーマンスにつながります。
●パワードプラ機能に新しくHigh-Resolution CPA/DCPAが搭載されました。従来のパワードプラに方向性の表示を加えただけでなく、超低速血流の描出力向上が期待されます。
●AutoSCAN(Real Time iSCAN)により、ゲインおよびTGCをリアルタイムに自動で最適化します。
●血管領域検査のためのオートドプラでは、カラーボックスの位置決めやサンプルボリュームの配置がわずか3ステップになり、ボタンを押す回数が平均で67.9%少なくなります。また、パルスドプラ波形のベースラインとスケールもiSCANを1度押すだけで最適化されます。
●SmartExamワークフロー検査のステップを予めプランニングすることにより、検査の一貫性を高めます。それだけでなく、キー操作を減らし、検査時間を30～50%短縮できます。
●フィリップス独自のAIUSが搭載されており、成人用と小児用のどちらのトランスジューサでも使用可能で、解剖学的構造の自動認識/評価により検査の実施を簡便化し、新たなレベルの臨床情報をいち早く提供します。
●高度な機能を備えたさまざまなQ-App評価アプリケーションに対応しています。
●直感的に操作できるユーザーインターフェースとシステム設計は、超音波診断装置の操作経験があるユーザーであれば、システムに関する最低限のトレーニングで検査を完了できます。
●180°の可動域を持つコントロールパネルと大画面21.5型(対角54.6cm)の角度調整可能なモニタにより、立位/座位を問わずより楽な姿勢でスキャンができます。また、操作やスキャンのコントロールが容易で検査に集中できるように、タッチスクリーンのサイズはクラス最大レベルとなっています。
製品詳細
機能説明
-
- 技術的条件が厳しい症例でも容易にスキャン PureWaveクリスタルテクノロジーを採用したトランスジューサは、描出困難な症例のペネトレーション向上を目的としています。このため、1本のトランスジューサで、比較的描出が容易な症例から描出困難な症例まで、幅広い症例においての診断が可能です。Affiniti 70は、主要な臨床領域のほぼすべてにわたってPureWaveイメージングを採用した、超音波診断装置です。また、PureWave のパフォーマンスをさらに高めるAffiniti 70のPrecision Beamformer(高精密ビームフォーマー)は、高い空間分解能/コントラスト分解能や優れた組織均一性を備え、かつクラッタノイズやアーチファクトの少ない画像を生み出すワイドダイナミックレンジを特長としています。
-
- 実感できる“Plunk-ability” 検査の目的に応じたそれぞれのプリセットでは、7,500を超えるパラメータの自動調整により、個々の検査タイプに合わせてトランスジューサが最適化されます。これにより最小限の画像調整を行うだけで優れた高画質が得られます。これをフィリップスでは“Plunk-ability”(プランカビリティー)と命名し、トランスジューサを『ポンと置いた瞬間にパッと実感できる高画質』を実現しました。またこの優れた高画質は、エラストグラフィ、造影超音波検査(CEUS)、Anatomical Intelligence Ultrasound(AIUS)をはじめとする高度な臨床機能に活かされています。
-
-
エラストグラフィ搭載
Affiniti 70は、Strain法とShearWave法の両方のエラストグラフィによる組織硬度の評価をサポートしているシステムです。高感度のストレインイメージングは外部圧迫を必要とせず、表在臓器、乳腺、婦人科をはじめとするさまざまなアプリケーションにおいて、組織の相対的な硬さの評価に使用できます。
ElastPQ Shear Waveエラストグラフィは、Push Pulse(収束超音波)を用いて組織を振動させ、そこから発生するShear Wave(剪断弾性波)を検出パルスを用いて検波します。この手法による組織硬度の定量的な測定は、肝線維症などの疾患の評価に有用とされています。
-
- 造影超音波検査(CEUS) Affiniti 70は、造影超音波検査(CEUS)に対する最適化を瞬時に行い優れたパフォーマンスを発揮します。Affiniti 70ではPureWaveクリスタルテクノロジーが搭載されているため、造影超音波検査でも高い空間分解能の画像を得ることが期待されます。これにより、臓器や腫瘍の血流に対する評価も信頼度が向上します。
-

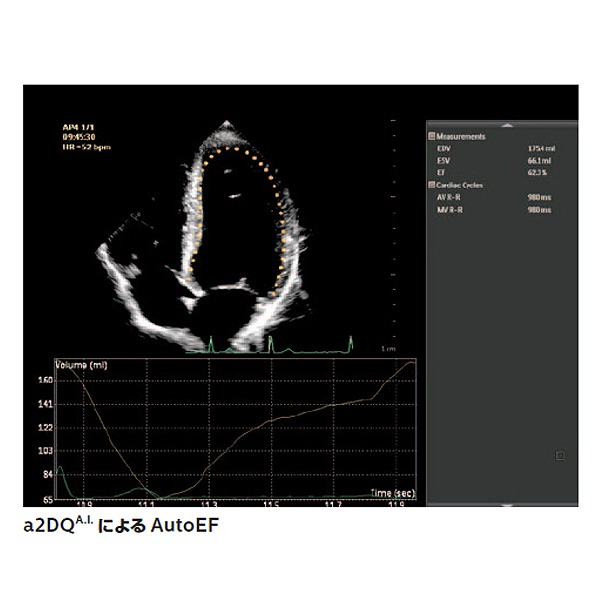

- AutoEF Ejection Fraction(EF)の計測は、今やほぼどの検査でも行われていますが、2Dトレース法をはじめとする現行の手法は時間がかかり、ワークフローを妨げる原因になりかねません。Automated 2D Cardiac Quantification<sup>A.I.</sup>(a2DQ<sup>A.I.</sup>)では、解剖学的構造の自動認識によるZeroClickテクノロジーを採用したAutoEF機能を備えています。これにより自動でROIが作成され、2D EFおよび左室容積を手早く求めることができます。
-
- Speckle Tracking Automated Cardiac Motion Quantif ication<sup>A.I.</sup>(aCMQ<sup>A.I.</sup>)でもZeroClickテクノロジーが採用されており、再現性のある2D Global Longitudinal Strain(GLS)値を得ることができます。また、それと同時にEFも算出されます。
-

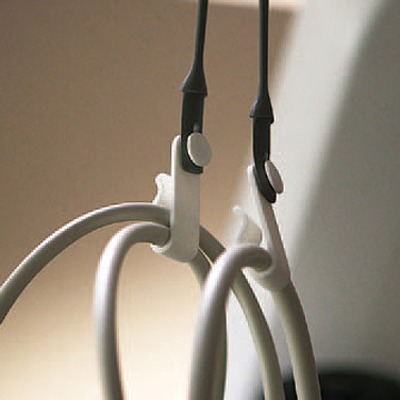

- イージークリップ フィリップス独自のイージークリップは、トランスジューサ・ケーブルの張りを緩めてスキャン時の快適性を向上させると同時に、トランスジューサ・ケーブルの絡まりや破損を防止します。
-
- ウォークアップ・ユーザビリティ 直感的に操作できるユーザーインターフェースとシステム設計は、超音波診断装置の操作経験があるユーザーであれば、システムに関する最低限のトレーニングで検査を完了できることが、検証により明らかとなっています。
-
- 必要なときにいつでも使えるシステム わずか83.5kgのAffiniti 70は、クラス最軽量のシステムの1つであり、従来モデルに比べて16%軽量化されています。設置面積が小さく、モニタを手前に倒すことができるので、廊下や狭い場所での移動も容易です。検査が終わったら、DICOMやPCフォーマットに対応した機能を使って手早く画像や計測値、レポートなどを共有できます。またAffiniti 70は無線ネットワーク接続にも対応しているため、ワークフローがよりいっそう簡便化され検査の記録作成に役立ちます。
