小型3CMOSフルハイビジョンカメラ MKC-230HD
製造販売企業： 池上通信機株式会社
製品について
医療現場のあらゆるシーンに対応。コンパクトで軽量なスタンダードモデル。
特長
●1/3型フルHD(1,920×1,080)3CMOS
●小型カメラヘッド：W34×H40×D40mm
●高画質：水平1,000本、S/N54dB
●高感度：2,000lx/F14
製品詳細
機能説明
- 小型・軽量カメラヘッド
- カメラヘッドの小型(W34×H40×D40mm)・軽量化(100g以下)を実現しました。
-
- 高画質・高感度 撮像素子には、220万画素1/3型CMOSを採用。限界解像度1,000本・S/N54dBの高画質、感度2,000lx/F14の高感度を実現しています。
- デジタルプロセス
- 映像処理部には新開発の高性能デジタルプロセスを採用しています。
- 多彩な映像出力
- デジタルHDTV信号(HD-SDI/DVI)の他、SDTV信号(Y/C、コンポジット)出力に対応しています。
オプションによりDVIを1系統増設することができます。
- 電子シャッター(シャッターアイリス)
- 被写体の光量の変化に応じて、常に最適な映像レベルを保つことができる電子シャッター(シャッターアイリス)機能を装備しています。
- オートアイリス機能
- オートアイリス対応型カメラアダプタ、レンズなどに接続することで、高精度なアイリス制御が行えるオートアイリス機能を装備しています。
- フリーズ機能
- CCUパネルのスイッチを押すだけで、映像をフリーズ状態に保つことが可能。動きのある被写体を高画質な静止画で詳細に観察することができます。CCUの前面パネルのスイッチ操作のほか、オプションのフットスイッチ等からのリモート制御が可能です。
- カメラコントロールユニット Master/Slave機能
- 2台のカメラをMaster/Slaveとすることで、Master側の設定を自動的にSlave側へ反映できるため、3Dシステム運用時に設定作業の省力化が図れます。
- 画像上下左右反転機能
- 光学機器による光学反転(リバース)に対して、デジタル処理にてテレビ映像を正像に合わせる上下・左右映像反転機能を搭載しています。オプションのフットスイッチなどから、リモート制御が可能です。
- 電子ズーム機能
- 映像の中心部を4倍まで拡大表示できる電子ズーム機能を装備しています。
- 抗菌塗装処理
- カメラヘッド、CCUには、抗菌塗装処理を実施。衛生面に配慮しています。
- 静止画記録・動画配信機能(オプション)
- SDカード(オプション)に静止画(JPEG:1,920×1,080ピクセル)を保存可能。また、H.264形式にて動画像のネットワーク配信も可能です。
*配信映像は専用ビューアソフトまたは、デコーダ(IDE-200HD)から閲覧できます。
*動画配信または静止画記録からの選択となります。
-

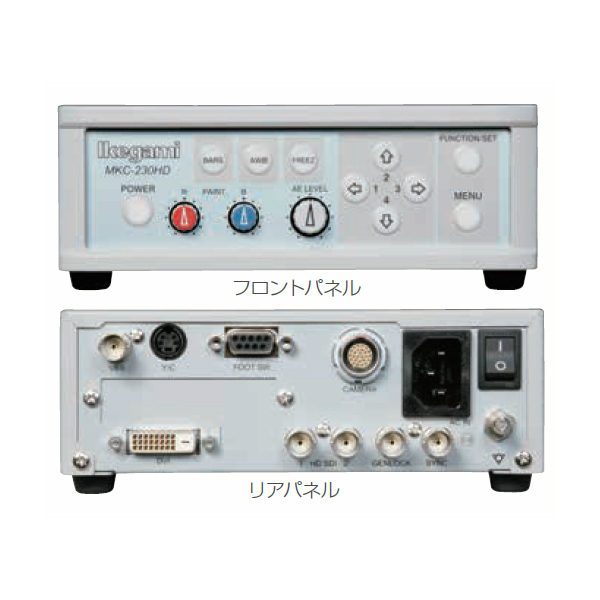

- 外観図
仕様
仕様
- 光学系
- RGBプリズム方式
- プログレッシブ走査方式
- プログレッシブ走査 59.94/50Hz
- 撮像素子
- 1/3型CMOSセンサ×3
- 有効画素数
- 1,920(水平)×1,080(垂直)
- レンズマウント
- Cマウント
- 解像度
- 水平：1,000本, 垂直：1,000本
- S/N
- 標準：54dB(γおよびディテールOFF)
- 感度
- 標準：2,000lx F14/3,200K

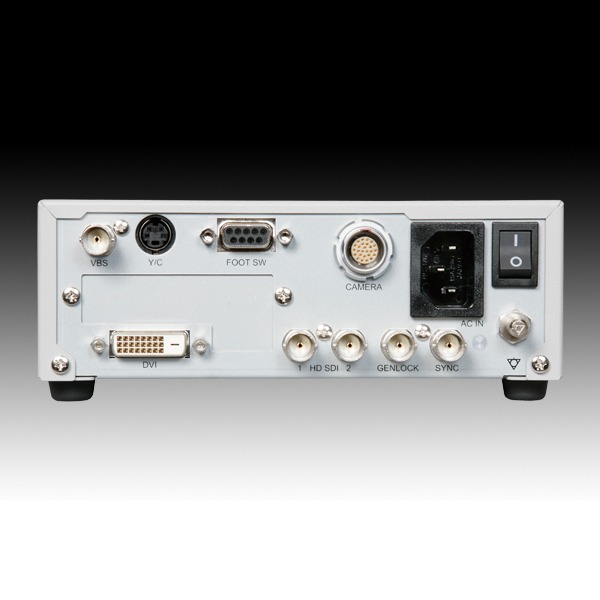

- 出力信号
- 【HDTV】HD-SDI BNC 2系統
【DVI】1系統(DVIボードの追加により1系統増設可能) 1,920×1,080I/P(切替式)
【SDTV】コンポジット(VBS) 1系統, Y/C(S-VIDEO) 1系統
- 入力位相基準信号
- HDTV3値 Sync.
- オート機能
- オートホワイトバランス：CCU前面スイッチより可能
オートゲインコントロール：0～24dB
オートシャッター：1/60～1/10,000で連続可変
オートニー：装備
オートフレア：装備
- 画像補正機能
- シェーディング補正, 輪郭補正, フレア補正
- アイリス測光エリア可変機能
- Narrow/Middle/Wide/Full/USER
- シーンファイル
- 4ポジション(CCU前面ほり呼び出し)
一般仕様
- 重量
- 【カメラヘッド】約100g以下
【CCU】2kg以下
- 寸法
- 【カメラヘッド】幅34mm×奥行40mm×高さ40mm(突起含まず)
【CCU】幅170mm×奥行200mm×高さ66mm
- 電源
- 【電圧】AC100～230V±10%
【消費電力】30VA以下
- 使用環境
- 【温度】0～40℃
【湿度】30～90%(結露しないこと)
- 標準付属品・セット内容
- ACケーブル, 取扱説明書, 日本語表示ラベル
- カタログ等発行年月
- 2019年5月
関連製品
-
- 【その他の関連機器】カメラケーブル5m・5+10m, 手術顕微鏡用オートアイリスアダプタ, 2連フットスイッチ, ズームレンズ, DVIボード, IP ENCODERボード
