ユニバーサルブッキー撮影台 YUB-1
製造販売企業： 吉田電材工業株式会社
製品について
【これ一台で整形外科領域に対応】
アーム全体の上下、回転、およびX線管装置の回転など7つの可動機能を有する多機能撮影台で、角度つきX線撮影など多様な撮影ニーズに柔軟に対応します
特長
●従来にない操作性の実現：アーム全体の上下、回転及びX線管装置の回転操作は、電磁ロック方式を採用しているので、位置決め操作が容易に行えます。電磁ロックはオフロック方式なので、停電時でも現状の位置を保持します。
●肩関節撮影がスムーズに行えます：アーム間を延長したため、左右肩関節撮影が容易に行えます。
●肘撮影がスムーズに行えます：受像部がコンパクトになり、肘撮影が両側から楽にできます。
●胸部撮影も可能：アームのスライドによりSID2mでの立体撮影が可能です。
※グリッドは表記以外の仕様に変更可能です。別途費用が発生する場合があります。
※X線管装置及び可動絞りは本装置には、含まれておりません。別途手配が必要になります。
製品詳細
機能説明
-

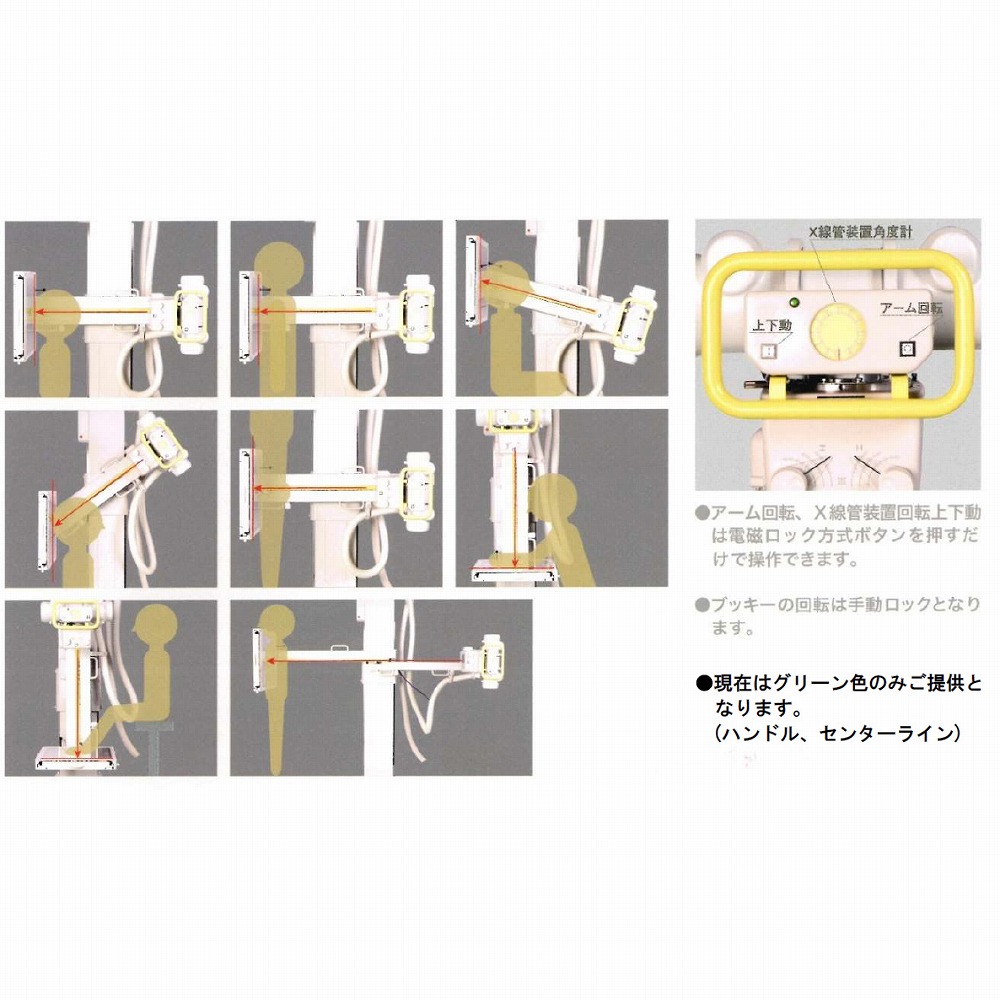

- 操作器にボタンを集めていますので迅速な位置決めが可能です。 7つの可動機能により、角度付きX線撮影法に最適。多目的撮影台として威力を発揮。
-
- 撮影時における負担を軽減。被験者、操作者にやさしい、ユニバーサルブッキー撮影台
-
- 詳細寸法
仕様
仕様
- スタンド
- 【上下動(床面～アーム回転中心)】400～1,600mm
【アーム回転角度】+195°, -45°(SID1,000mm時)
【焦点～フィルム間距離】1,000～2,000mm
【X線管装置回転角度】±30°
(上下動, アーム回転角度, 焦点～フィルム間距離は電磁ロック式, ボタンを押している間のみ解除)
- 受像部
- 【回転角度】±60°
【装着カセッテサイズ】半切(たて、よこ)～、六切(たて、よこ)
【グリッド(標準)】格子密度60本/cm, 格子比10:1, 収束距離1.5m
- 塗装色
- セレナホワイト
一般仕様
- 一般的名称
- X線管支持床支持台
- 重量
- 290kg(X線管装置, 可動絞り, サポーティングフォーク, 高圧ケーブル含まず)
- 電源
- 【電圧】単相AC100V
【周波数】50/60Hz
【消費電力】200VA
- JMDNコード
- 37076000
- クラス分類
- クラスI
- 特定保守
- 該当
- 設置管理
- 該当
- 許可番号
- 11B2X10009000022
関連製品
-
- YUB-1 折りたたみテーブル
-
-
【関連製品】
・ダクトホース取付(オプション)
・フットスイッチ取付(オプション)
・折りたたみテーブル(オプション)
・テーブル(オプション)
・SID延長変(オプション)
・床ベース変(オプション)
・上部金具延長(オプション)
・自動露出装置(オプション)
・FPD取付(オプション)
・SID可変(オプション)
・管球バランス(オプション)
・勝手違い(オプション)
