小型1CMOSフルHDカメラ MKC-X200
製造販売企業： 池上通信機株式会社
製品について
汎用性を追求したシンプルモデル。
特長
●撮像素子には、1/2.8型CMOSを採用。
●CCUパネルのスイッチを押すだけで、映像をフリーズ状態に保持可能。
●光学機器による光学反転（リバース）に対して、デジタル処理にてモニタ映像を正像に合わせる上下・左右反転機能を搭載。
製品詳細
機能説明

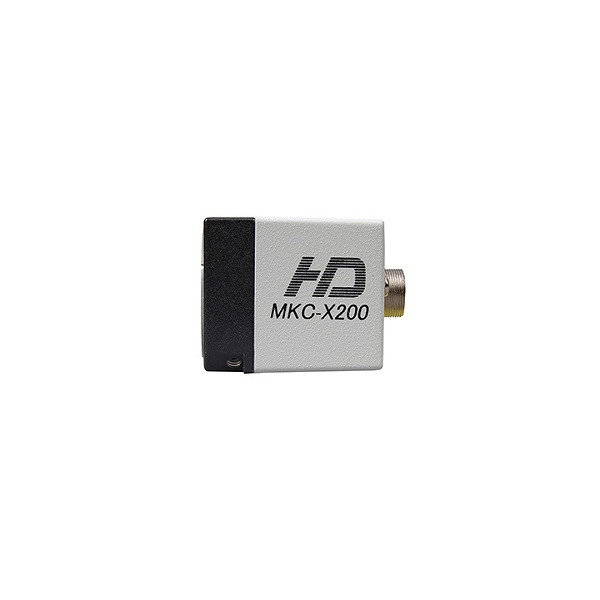

- 小型・軽量カメラヘッド
- カメラヘッドの小型(W31×H31×D36mm)・軽量化を実現しました。
- 高画質・高感度
- 撮像素子には、1/2.8型CMOSを採用。水平解像度900TV本・S/N比56dBの高画質、感度F11/2000lxの高感度を実現しています。
- 多彩な映像出力
- 映像出力は、デジタルHD信号(3G/HD-SDI)、DVIデジタル信号(1,920×1,080)の他、NTSCコンポジット信号(VBS)、S-VIDEOを装備しています。
- オートシャッタ・オートゲイン機能
- 被写体の明るさに応じて、オートシャッタ、オートゲイン機能により、適切な映像レベルを保ちます。
- フリーズ機能

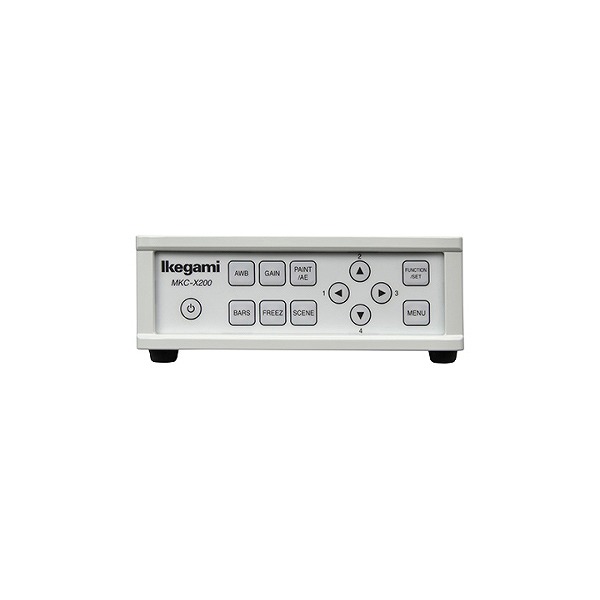

- CCUパネルのスイッチを押すだけで、映像をフリーズ状態に保持可能。動きのある被写体を高画質な静止画で詳細に観察することができます。CCUの前面パネルのスイッチ操作のほか、オプションのフットスイッチ等からの外部制御も操作可能です。
- シーンファイル機能
- 各補正・各機能の設定を4ポジションまで記憶・選択ができるシーンファイル機能を装備。撮影条件に合わせた設定を簡単に呼び出すことができます。
- 画像上下左右反転機能
- 光学機器による光学反転(リバース)に対して、デジタル処理にてモニタ映像を正像に合わせる上下・左右反転機能を搭載。オプションのフットスイッチ等、外部から制御が可能です。
- 電子ズーム機能
- 映像の中心部を4倍まで電子ズームにより拡大表示させることが可能です。
- 静止画記録機能(オプション基板)
- SDカード(オプション)に静止画(JPEG：1,920×1,080ピクセル)を保存可能。
仕様
仕様
- 撮像部走査方式
- 1125/59.94Hz プログレッシブ走査
- 撮像素子
- 1/3型 220万画素(1,920×1,080)CMOS
- 有効画素数
- 1,920(H)×1,080(V), RGBカラーフィルター
- レンズマウント
- Cマウント

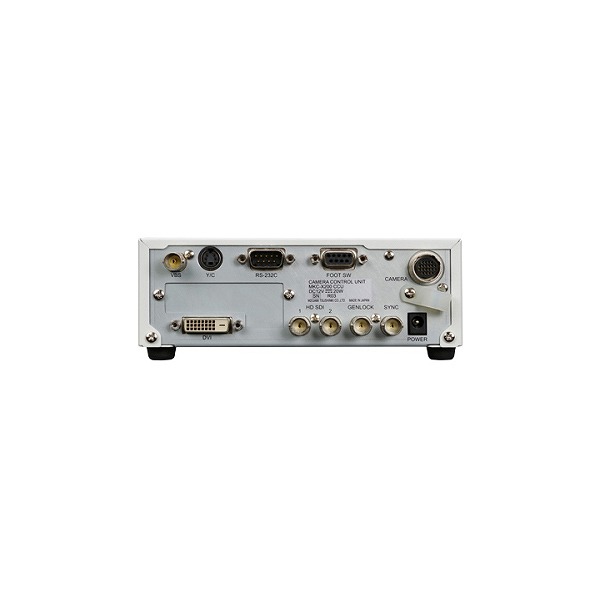

- 出力信号
- 【SDI】2系統, 1,920×1,080i/p、59.94/50Hz
【DVI】1系統, 1,920×1,080i/p、59.94/50Hz
【VBS】1系統
【Y/C】1系統
- 外部同期入力
- HDTV 3値SYNC(0.6Vp-p)/75Ω 1系統
※ダウンコンバータ出力のカラーフレームロックは行いません
- 感度
- 2,000lx F7/3,200°K(標準)
F11/2,000lx(Line Mix OFF時)
- 外部通信
- RS-232C
- 外部接点スイッチ
- FOOT SW
- 解像度
- 900TV本
- S/N比
- 56dB
- シャッタ制御
- OFF～1/10,000s
- ゲイン制御
- 最大33dB
- オート制御
- オートホワイトバランス (AWB/ATW)
オートシャッタ
- 測光エリア可変機能
- 任意エリア設定から選択
- デジタルズーム
- 最大4倍(x0.1ステップ)
- カラーバー
- フロントパネルからON/OFF可能
- シーンファイル
- 4ポジション(CCU前面スイッチより呼び出し)
- フリーズ機能
- 前面スイッチまたはフットスイッチ(オプション)
- 画面反転機能
- 上下, 左右, 上下左右
一般仕様
- 重量
- 【カメラヘッド】60g以下
【CCU】1.2kg以下
- 寸法
- 【カメラヘッド】幅31mm×奥行36mm×高さ31mm
【CCU】幅170mm×奥行200mm×高さ58mm
【カメラケーブル】長さ5mまたは10m
- 電源
- 【電圧】DC12V
【消費電力】20W以下
- 使用環境
- 【温度】0～40℃
【湿度】30～90%(結露しないこと)
