OEC Elite CFD

機能説明

最新のCMOSフラットパネル CMOSテクノロジーは、高効率でX線フォトンを画像化に必要な電子に変換することが可能で、かつノイズを最低限に抑えることができます。
高いS/N比によってX線の利用効率が向上し、低線量下でも画質を向上させることが可能です。

低線量下でも高画質 外科用X線イメージ装置では少ない線量でもより多くのX線を取り込む必要があるため、高効率なフラットパネルが必要となります。

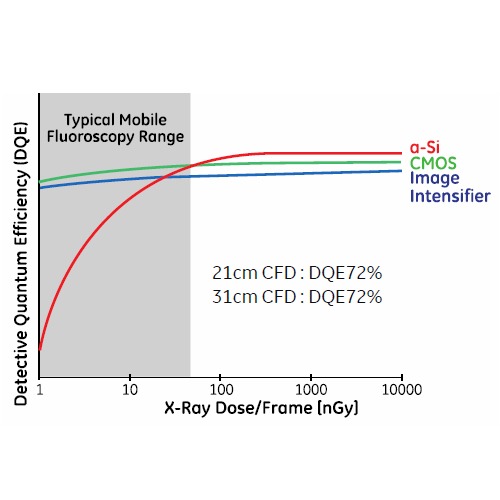

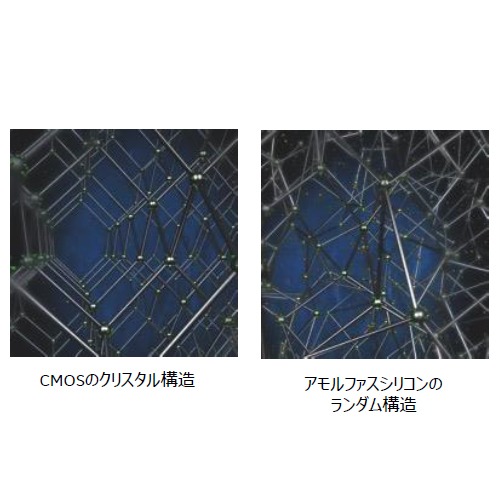

CMOSはアモルファスシリコンを採用したフラットパネルと比べて高感度・高効率に設計されており、低線量下でも高い検出量子効率(DQE)を誇ります。

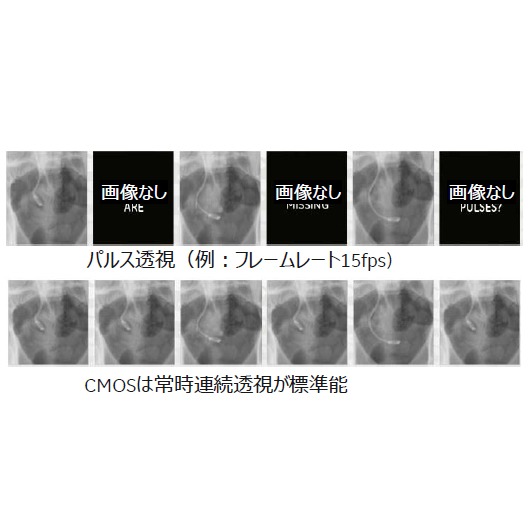

これまで通り連続透視で表示 血管撮影装置で使われるアモルファスシリコン方式のフラットパネルは、パルス透視を主に用いる設計であり、収集情報は間欠的で連続性はありませんでした。(15fps以下)CMOSフラットパネルは従来のImage Intensifierと同じく、高速応答による連続透視を実現します。

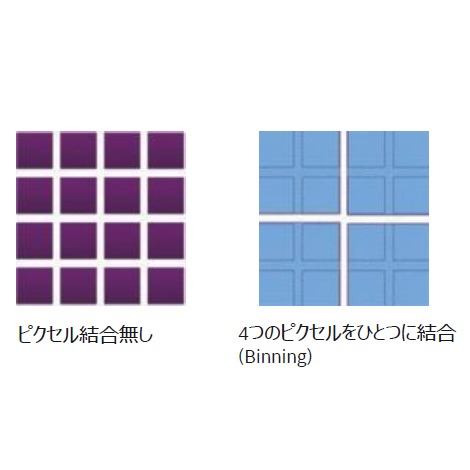

常に高分解能で連続透視 大量のデータを処理できなくなると、数個のピクセルをひとつに結合してデータ量を減らす技術があり、これにより画質は劣化します。(通称Binning)
CMOSフラットパネルは、パワフルかつ高速なデータ処理により、連続透視下でもピクセルBinningをする必要がありません。常に最大の空間分解能を、連続透視で実現しています。(約230万画素)

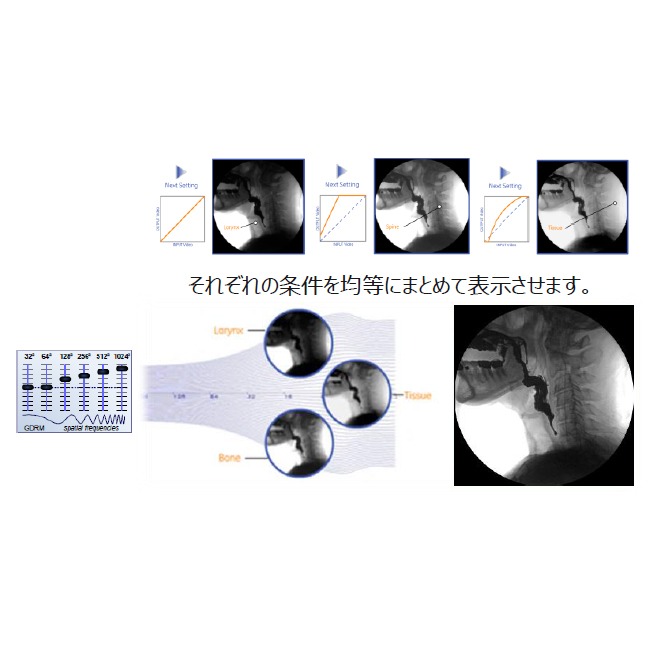

DRM(Dynamic Range Management) “ダイナミックレンジマネジメント(DRM)”は、ミュージックプレーヤーのグラフィックイコライザのように、画像を6段階の周波数に分け、目的の手技に最適化させるソフトウェアです。視野内をハレーションを抑えて均等に表示させます。

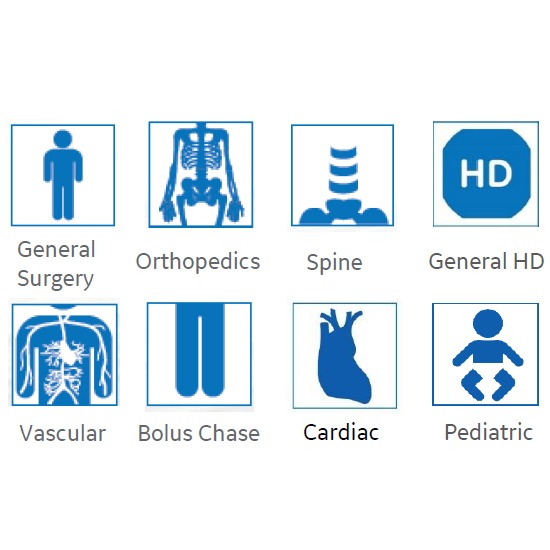

Anatomical Profile 最大で9種類のプロファイルを用意しています。それぞれのアイコンをタップするだけで、関心領域ごとに明度・コントラスト・背景を自動最適化し、高画質を安定提供します。

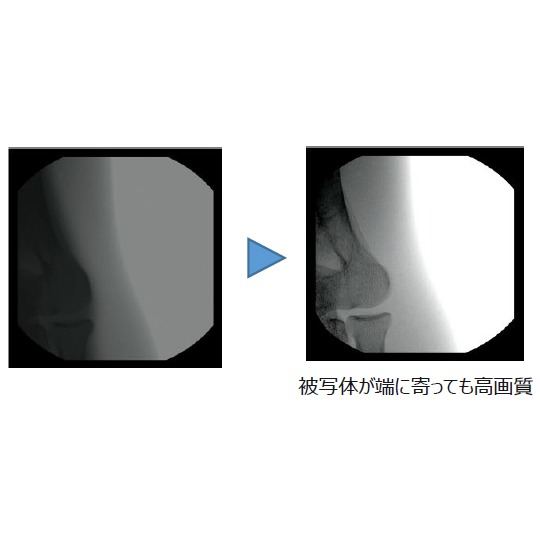

Auto Trak 自動的に照射野内の被写体を検知し、的確な透視条件を選択。被写体の大きさ、位置に関係なく、高画質画像を自動的に維持します。

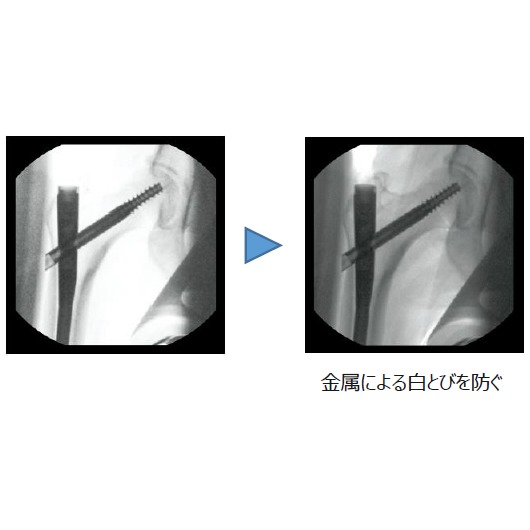

Smart Metal 透視視野内に挿入される金属類により生じるX線減衰の影響を最小限に抑え、金属類以外の画像の明度とコントラストを自動調整します。

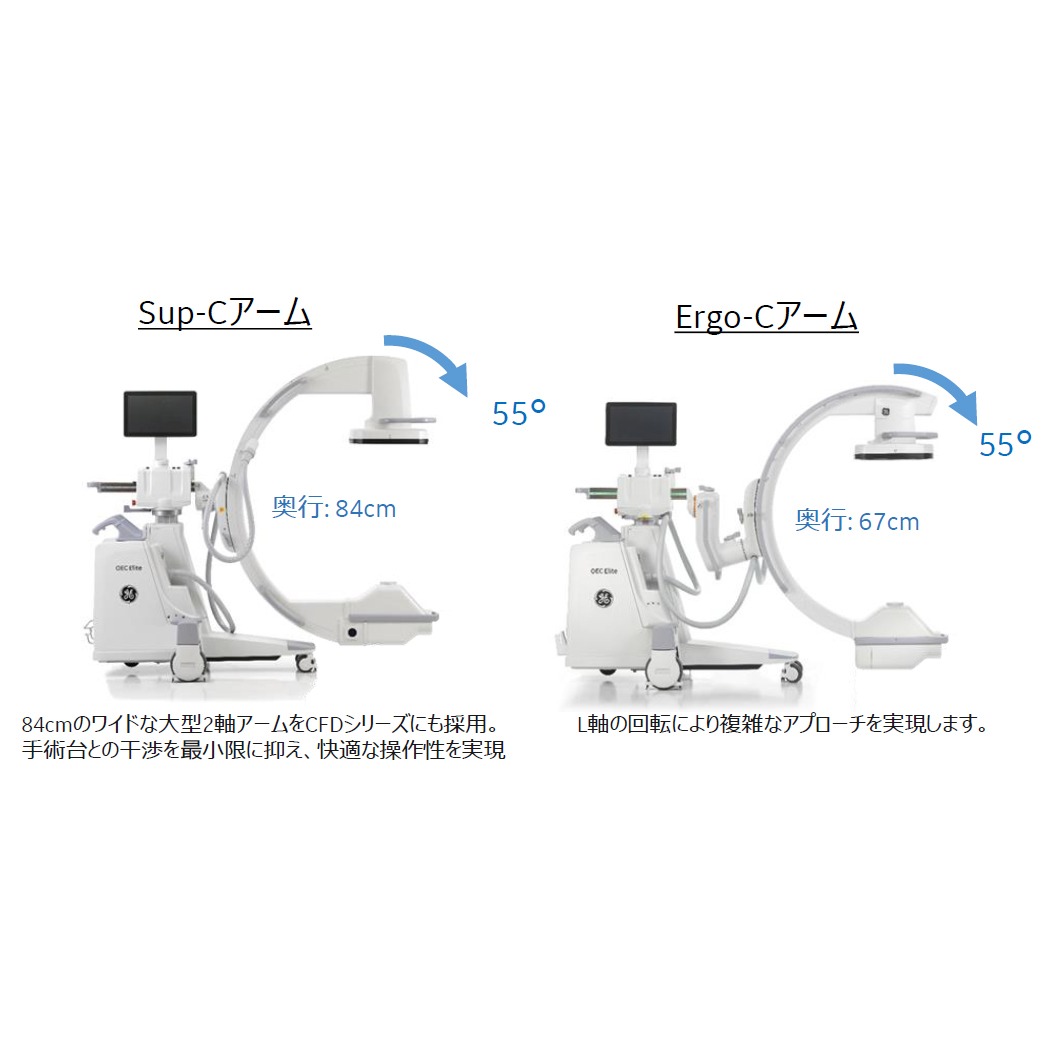

2種類のアーム 　

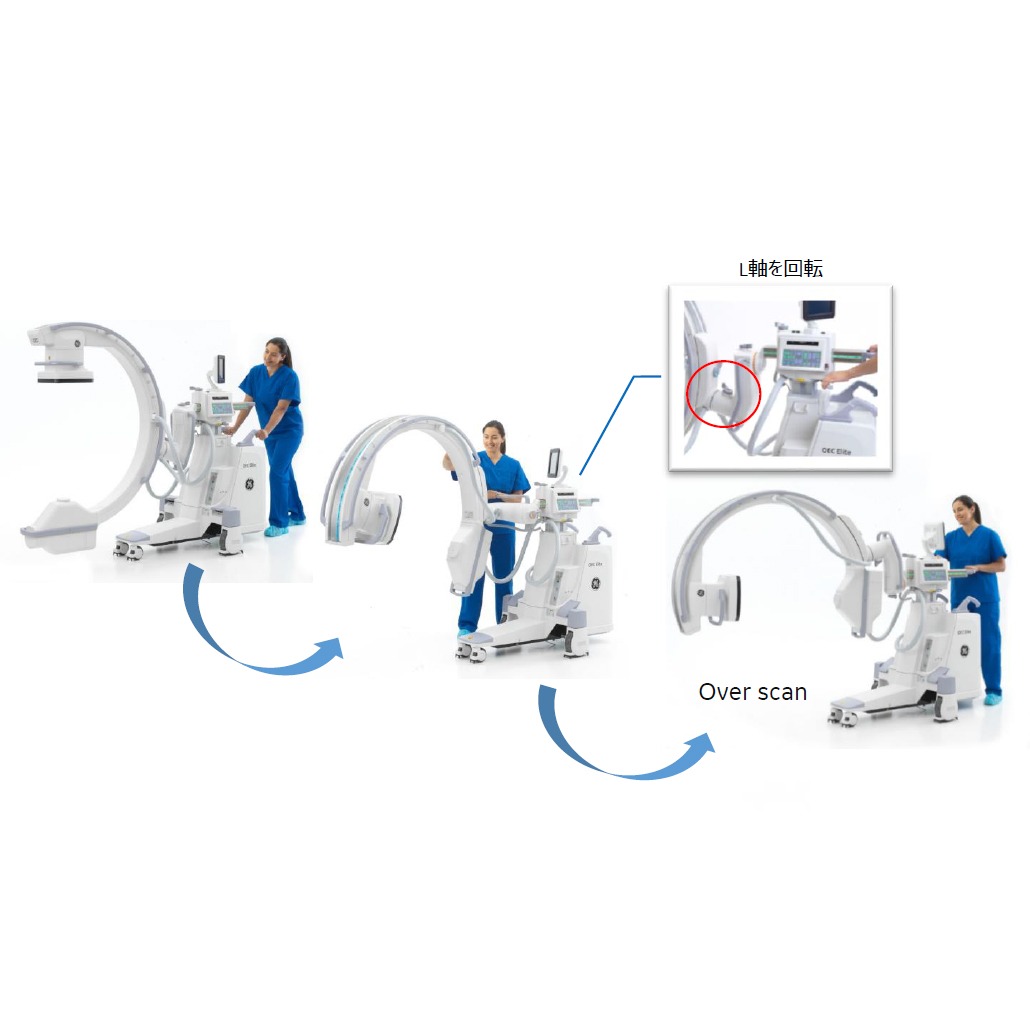

その場でOver scan これまではスペースを確保して横回転しなければなりませんでした。
Ergo-CアームはＬ軸回転によりその場でOver scanにすることができます。

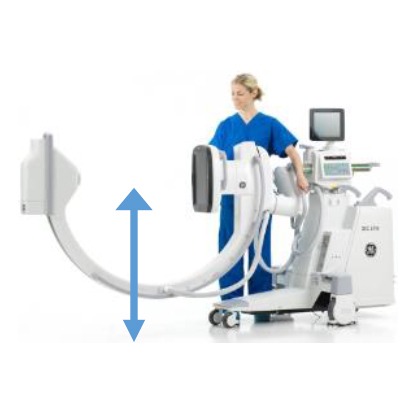

低いラテラール位置 Ergo-Cアームはこれまでになく低位置にセッティングが可能です。不安定な足台は不要になるかもしれません。

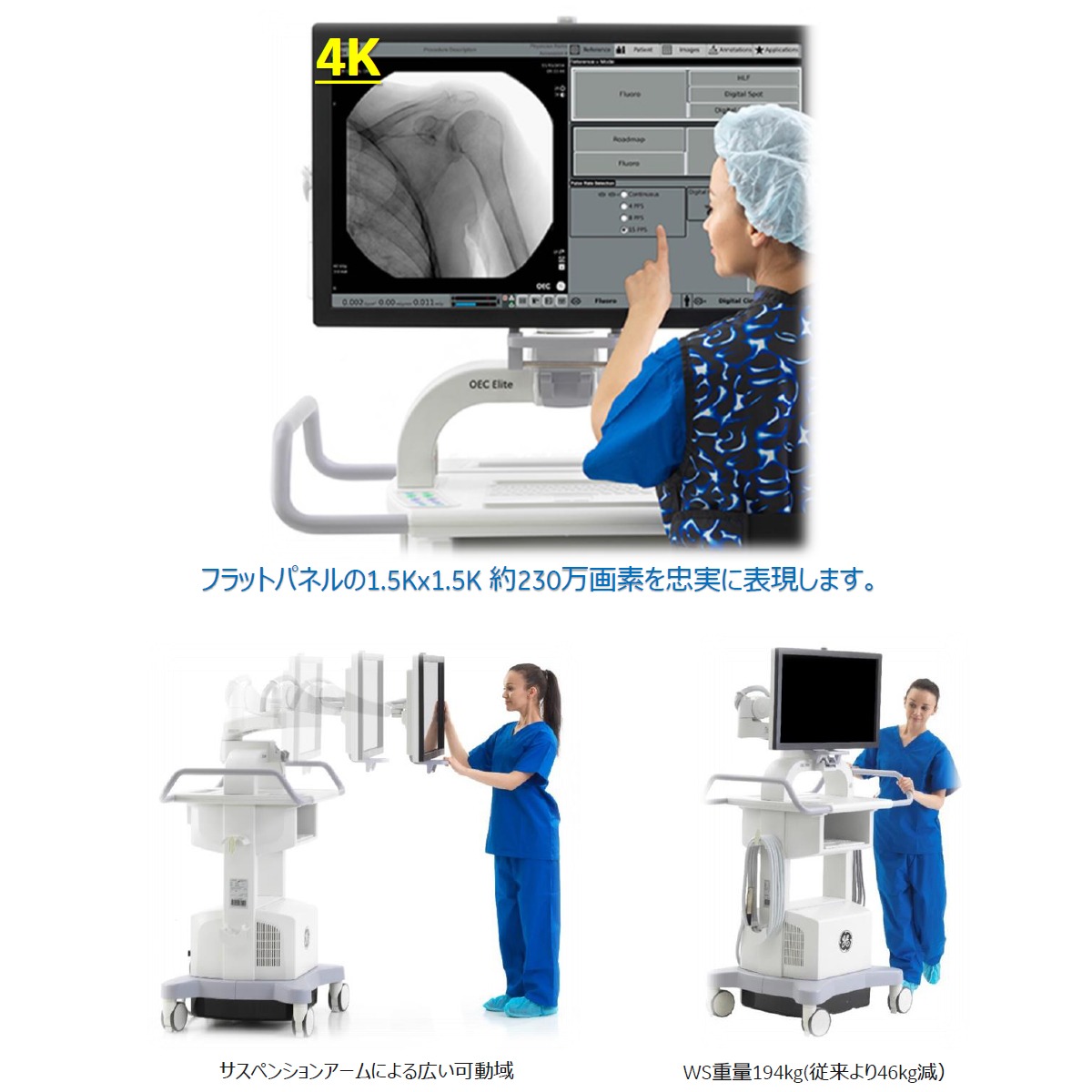

世界初の32インチ1面ラージモニタを搭載 世界で始めて32インチ4Kラージモニタを採用しました。
アームサスペンションによるアグレッシブな動きがさらにスムーズになり、画像表示も大きくなり視野が向上しています。
高精細化したCMOSしたフラットディテクターによる透視データーを、4K解像度は非圧縮で余すことなく表示することができます。

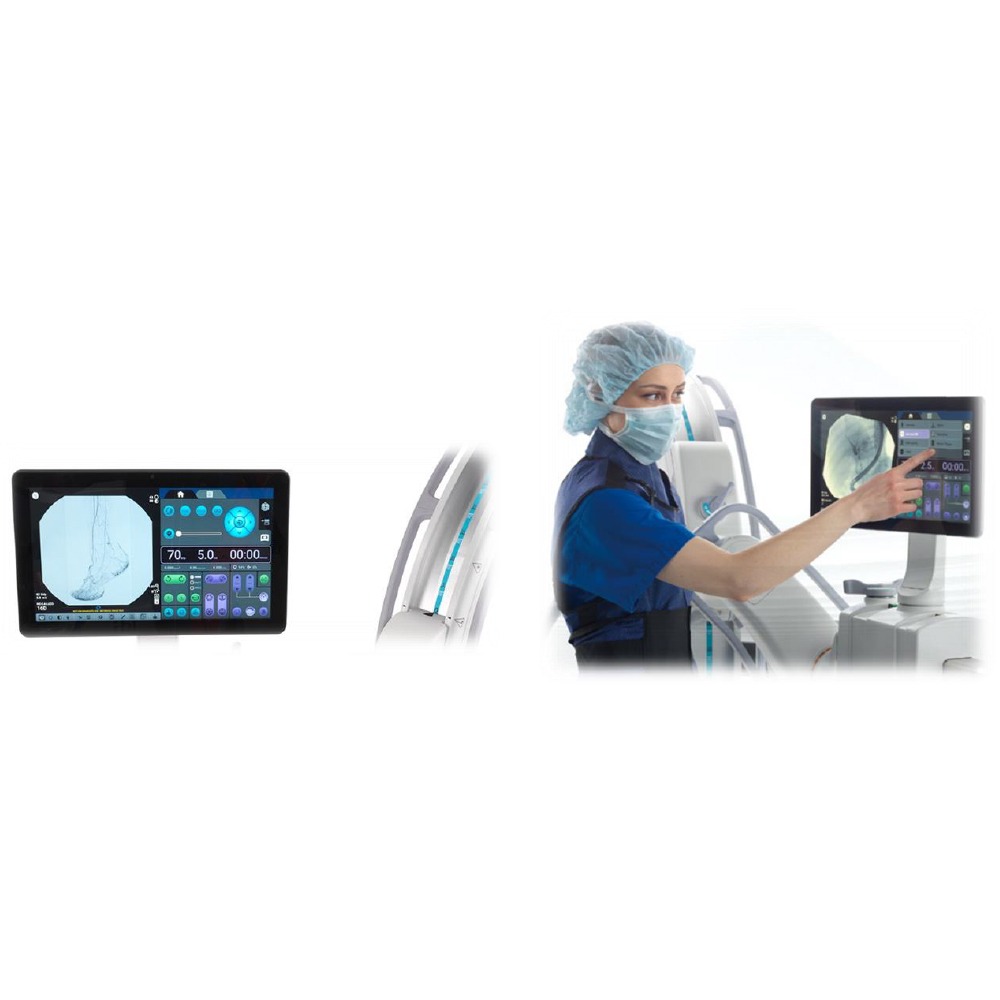

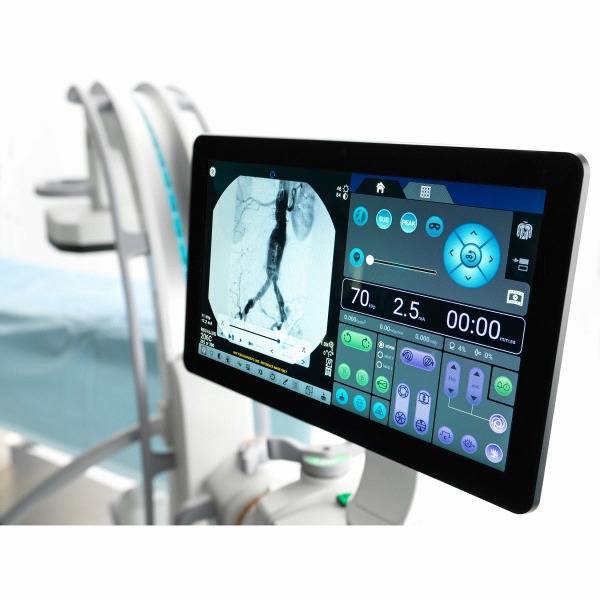

アーム上にも15インチTouchコントロールパネルを搭載 Cアーム上で様々な操作を完了することができるため、術中にメインモニターを操作する必要が無くなります。手技の中断をすることなく、スムーズなオペレーションを可能にします。

レーザーエイマーを標準搭載 位置決めによる不要な被ばくを防ぐために、標準でレーザーエイマーを搭載しました。フラットパネル上のボタンおよびTouchコントロールモニター上でON/OFFが可能です。

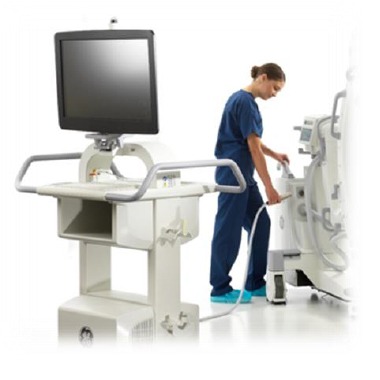

世界初のSmart Connectを搭載 手術が終わったら、電源を落とさなくてもアームとワークステーションを分離し退避することができます。また、手術中の位置換えにも電源を入れたままケーブルを脱着するだけで移動することが可能となりました。

スプリットブロック設計 ジェネレーター機構をハウジング外部に置くことで、熱発生要因の一つを管球ハウジング内から除くことを実現。長時間連続透視を支えるGEヘルスケア・ジャパン株式会社独自技術。さらに強制熱排熱機構を備えることで、管球システム全体への冷却効率を高めています。
同時にハウジングをコンパクトに設計することができ、特に高さ方向を低く抑える事を実現しました。これにより広い視野を確保するために被写体への密着を必要とする際に行うベッドアップの頻度を削減できます。

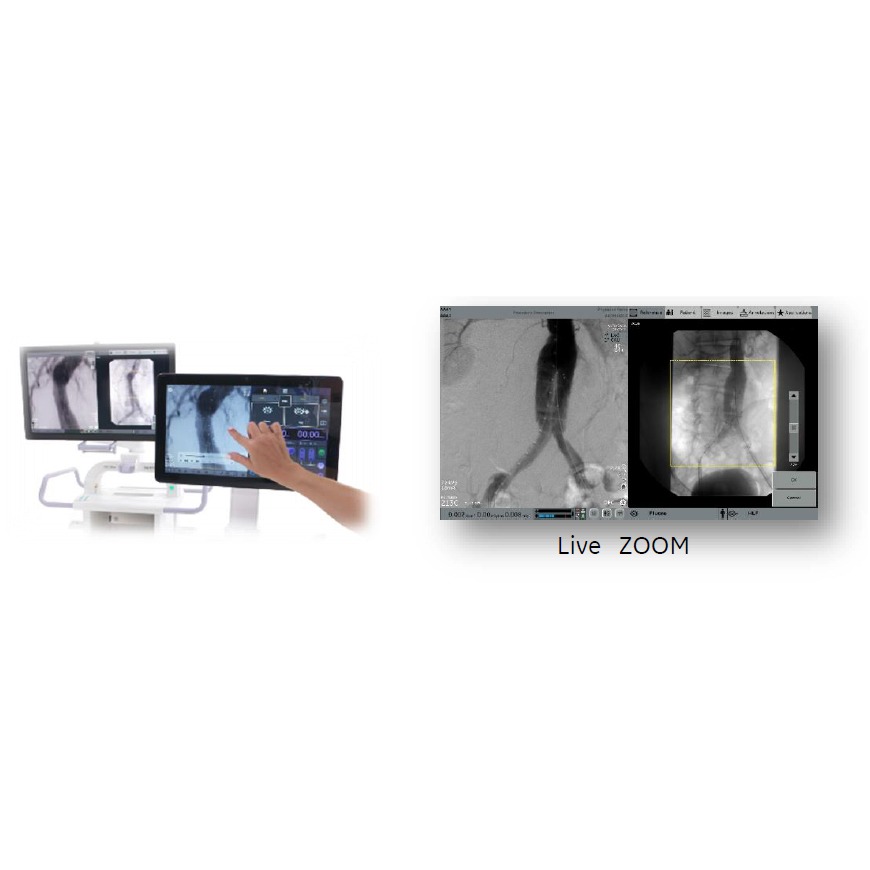

Live Zoom 線量はそのままにリアルタイムにZOOMができるようになりました。これにより管球への負担を軽減し、被ばく線量の低減ももたらすことができます。

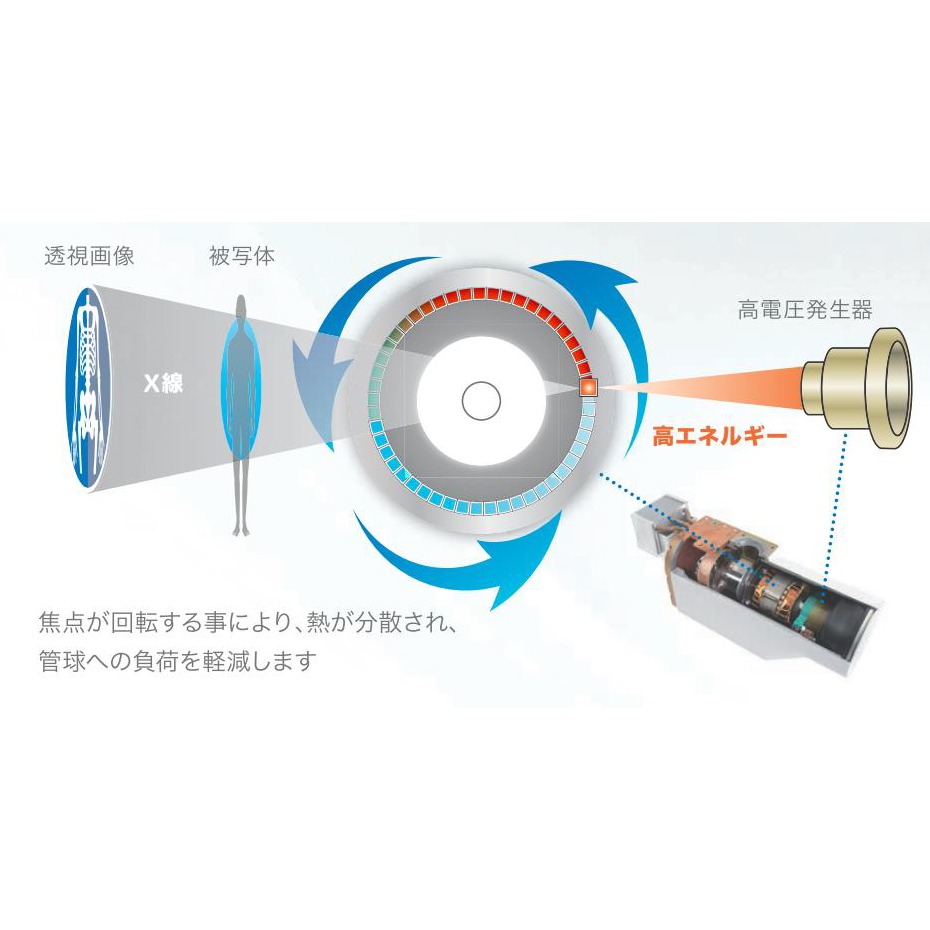

回転陽極方式管球 熱分散効率が高く、長時間の連続透視に適します。
LiveZoomやスプリットブロック設計のハウジングを採用することで、GEヘルスケア・ジャパン株式会社の回転陽極Eliteシステムは、長時間連続使用を可能にしています。

TouchコントロールパネルでDSA操作可能 簡単に透視モードの切り替え、動画再生コントロール、ワンタッチロードマップ、ピクセルシフト、ランドマーク可変など、様々な機能がTouchコントロールパネル上で行えます。

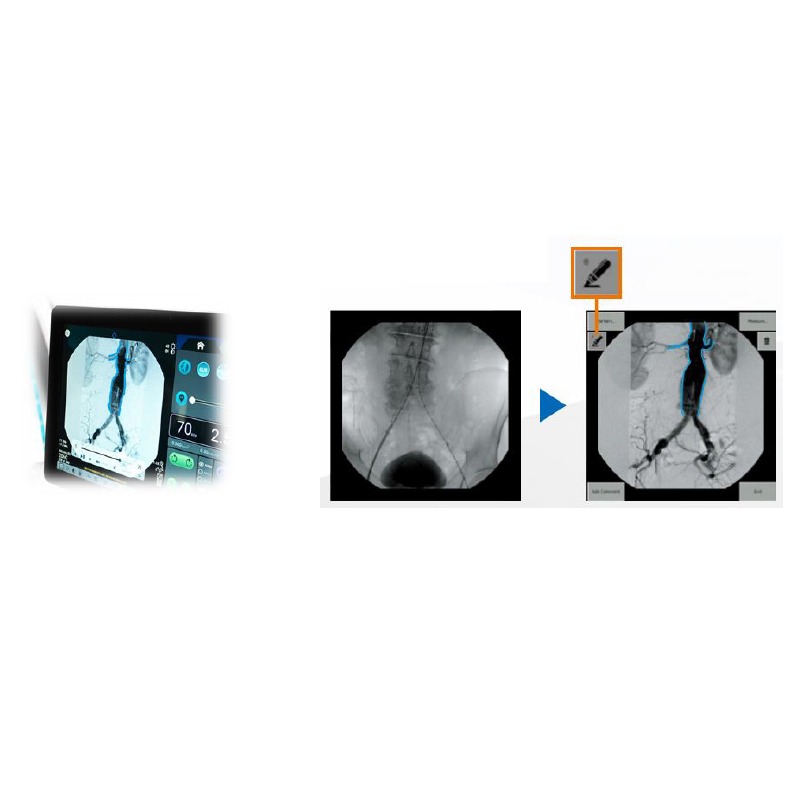

Digital Pen 大画面のタッチパネル上または、Touchコントロールパネル上で直接血管トレースを実現します。

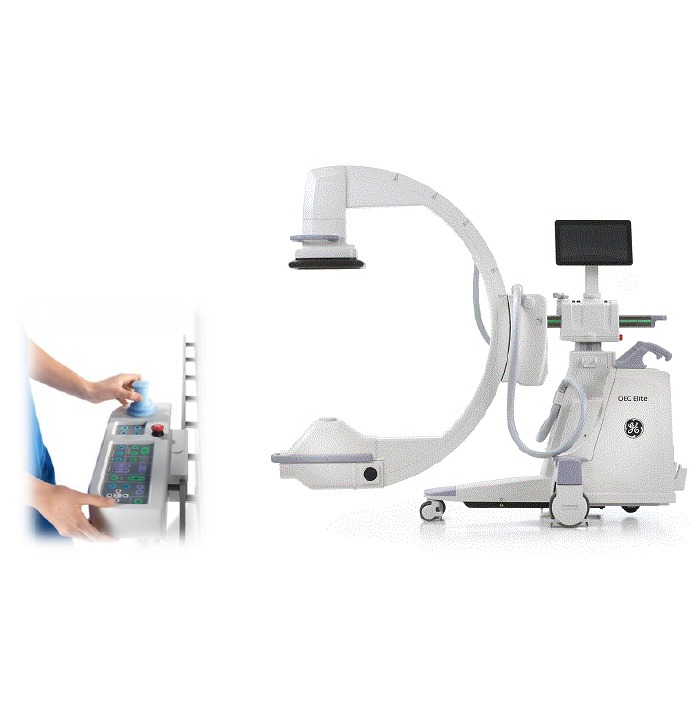

OEC CFD Elite MD(Motor Drive) CMOSフラットディテクタ搭載OEC CFD Elite シリーズに電動タイプのコントローラー搭載MD(Motor Drive)が加わりました。
術者の手元から思いのままに遠隔操作でき、ストレスなく治療に専念することができます。Touchコントロールパネルからも操作可能です。

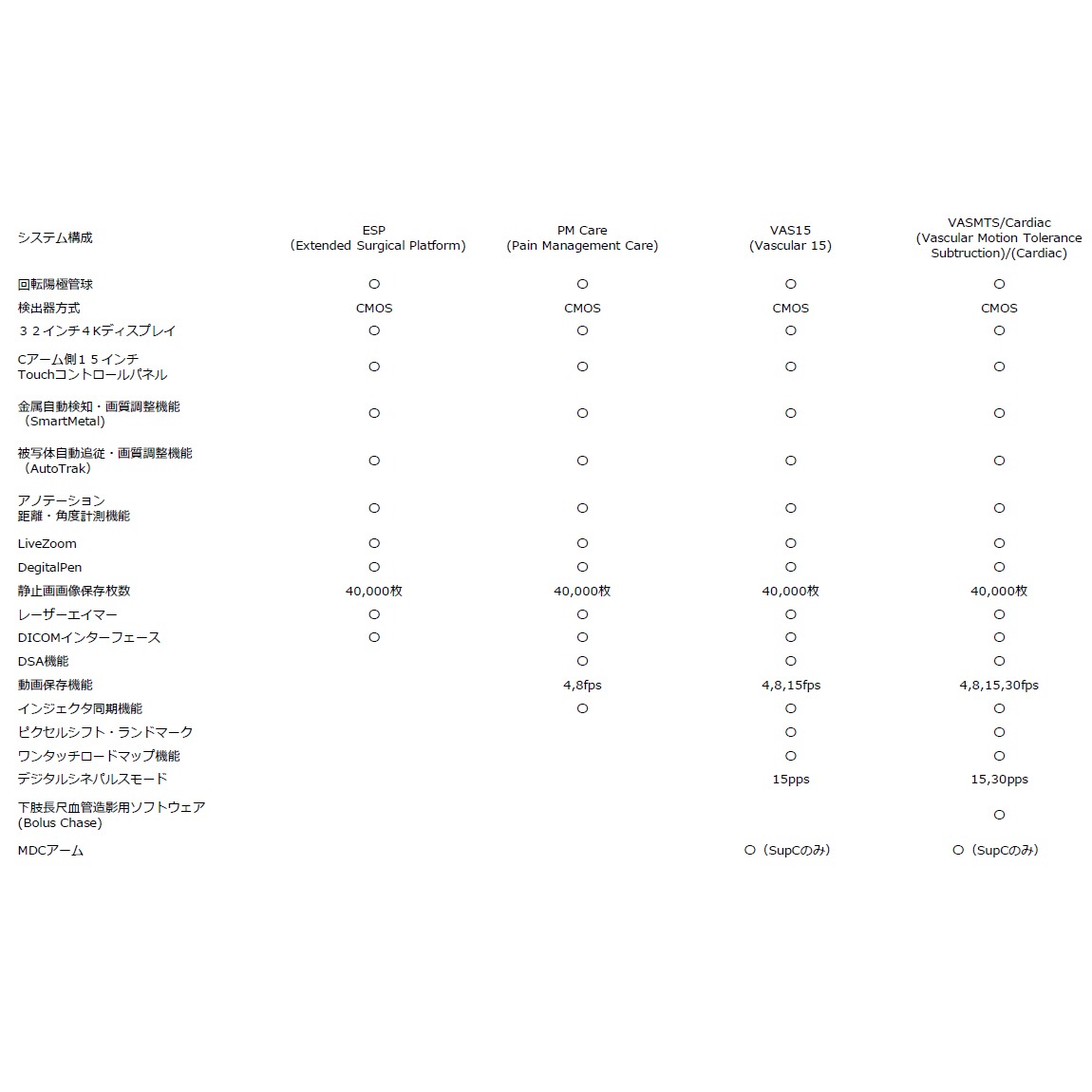

Configuration別機能
