全身用X線CT診断装置　Discovery RT

機能説明

PRECISION(精度)

・8.0MHU管球
・80cm開口径/80cmMaxFOV
・800mA/回転
・Cine 4DCTによる呼吸性移動観察
・GT Table(GEヘルスケア・ジャパン株式会社高精度寝台)
・GEヘルスケア・ジャパン株式会社オリジナル特別設置実施

EFFICIENCY(効率)

・治療器MLCとのスライスマッチング→(1.25/2.5mmスライス厚)
・最大70mm/秒高速撮影可能
・Smart MAR(Metal Artifact Reduction)
・Adaptive Statistical Iterative Reconstruction(ASiR:逐次近似画像処理再構成法)

INTEGRATION(他機器との統合)

・Advantage SIM
・AW Server
・Smart View 2D/3D
・プログラマブルインジェクター同期
・各社放射線治療用天板
・各社呼吸同期デバイス

Discovery RTガントリ・寝台特長 　

Discovery RT寝台特長(GT table) Discovery RTで採用している寝台は、日本技術陣が開発し、世界へリリースしています。(GT Table)

GEヘルスケア・ジャパン株式会社独自開発技術 ・8.0MHU Performix Pro VCT 100 X-ray tube
・High-frequency on-board generator 100kW
・HiLightMatrix II Detector
・Volara Digital Data Acquisition system

高密度データ収集技術(管球+データ収集) 　

80cm MaxFOV技術 80cm開口径=80cmMaxFOVにより、ガントリ内に入った患者さん全ての表示が可能です。
→放射線治療に向けたデータとして、様々な固定具も含めた画像表示が可能です。
皮膚ラインの描出能向上可能となります。
→救急撮影等においては、寝台の高さ、患者セッティングによる画像欠損などがなくなります。

CTスライス厚について 診断CT装置では、MPR/3D診断のために、Submmスライスがルーチン化しています。放射線治療に向けたCT撮影においては、位置照合、腫瘍のコンツーリング等が主目的で使用しています。Discover yRTのスライス厚は、放射線治療器のMLC(MultileafCollimator)と好マッチングです。

マルチスライスCT装置になり5mm厚から薄い1mm以下のスライス厚が収集可能になりました。薄くなれば、放射線治療で使用するDRR画像も鮮明になってきます。その反面、画像枚数も増大してきます。

4.0sec Slow scan法(4.0sec/回転のAxial撮影) 【Slow scan法メリット】
・一定呼吸が出来ない高齢患者さん
・シェルなどで呼吸デバイスを装着出来ない患者さん
・呼吸性移動・振幅が少ない部位患者さんでの撮影

Slow scan法と呼気、吸気2回撮影の組み合わせも可能です

呼気・吸気2回撮影法(最短0.5secの High Pitch HelicalまたはAxial高速2回撮影) 　

4D-CT撮影法 GEヘルスケア・ジャパン株式会社4D-CT撮影は、他社と相違して呼吸同期撮影のためのCine撮影法(Axial撮影の連続回転)を採用しています。

プロスペクティブゲーティング 呼吸同期デバイスからの呼吸波形を利用して、あるしきい値(位相)に達したときに、CT撮影を行います。4D-CT撮影に比べ、患者さんへの被ばくが少なくなります。

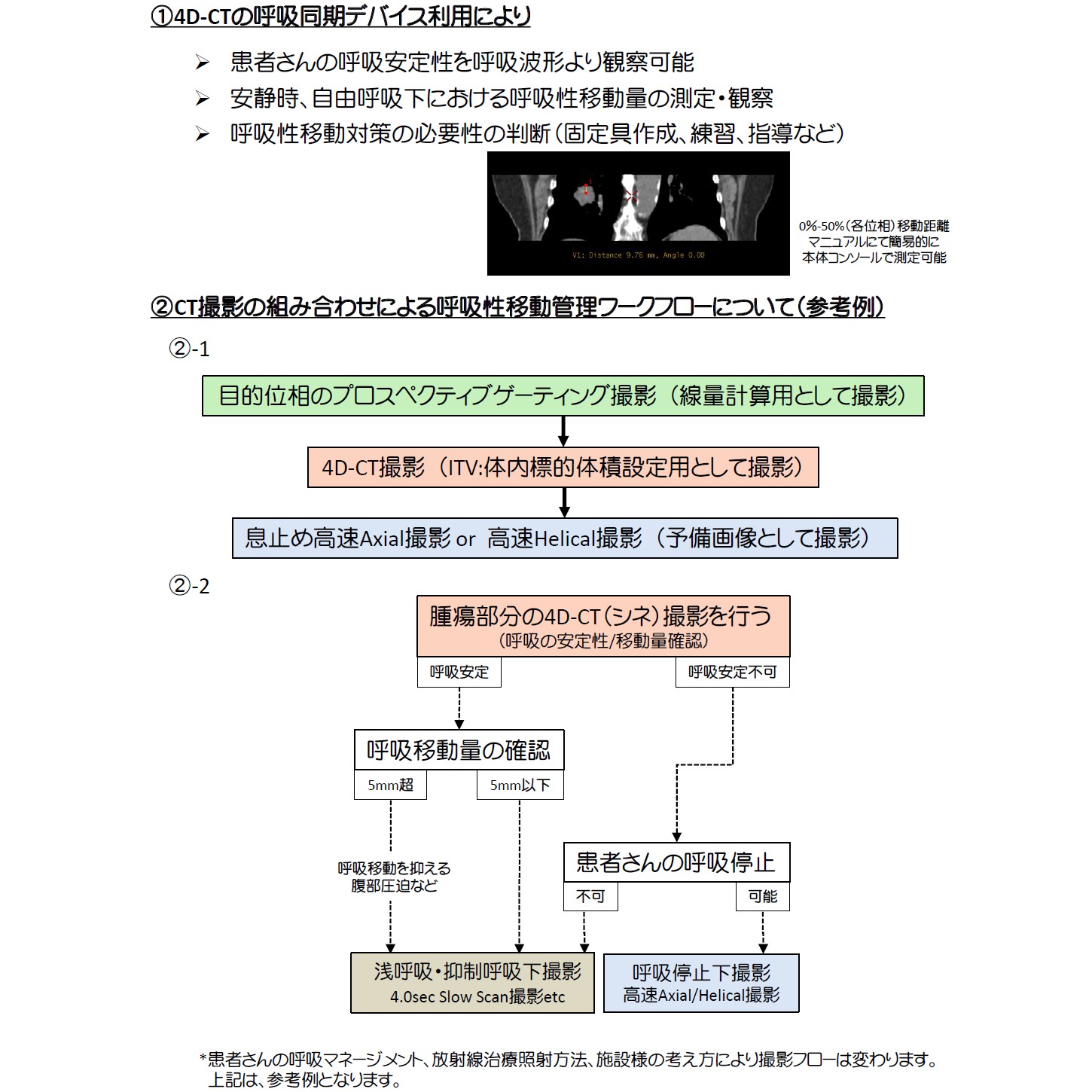

CT撮影による呼吸性移動管理 呼吸同期デバイスによる4D-CT撮影やプロスペクティブゲーティングなどを利用することにより様々な呼吸性移動対策のメリットがあります。

Smart MAR(Metal Artifact Reduction) Smart MARは、頭頸部、肩、脊椎、股関節、四肢などの金属インプラントを原因とするX線フォトン不足や、ビームハードニングによるアーチファクトの低減を目的としています。
→放射線治療計画においては、体輪郭のコンツーリング等が困難だったり、リスク臓器を手作業によるCT値割り当てなどの処理時間を短縮することが可能となります。

最大70mm/秒高速移動撮影可能 　

ASiR(Adaptive Statistical Iterative Recon) 【GEヘルスケア・ジャパン株式会社の逐次近似画像再構成法のASiRは、最大10段階・100%レベルでも分解能を維持してます。】
逐次近似応用型の画像再構成法は各種存在し、画像再構成プロセスのどのプロセスで逐次処理が行われているかによって、効果は異なってきます。ASiRは、GEヘルスケア・ジャパン株式会社デジタルDASによる電子ノイズ低減、IQ Enhance等各種ノイズ低減を行い、高品質化されたサイノグラム作成、解剖構造を考慮し統計ノイズモデルを使用した逐次近似応用画像再構成法により分解能を低下させることなくノイズ低減、低被ばく高画質を実現します

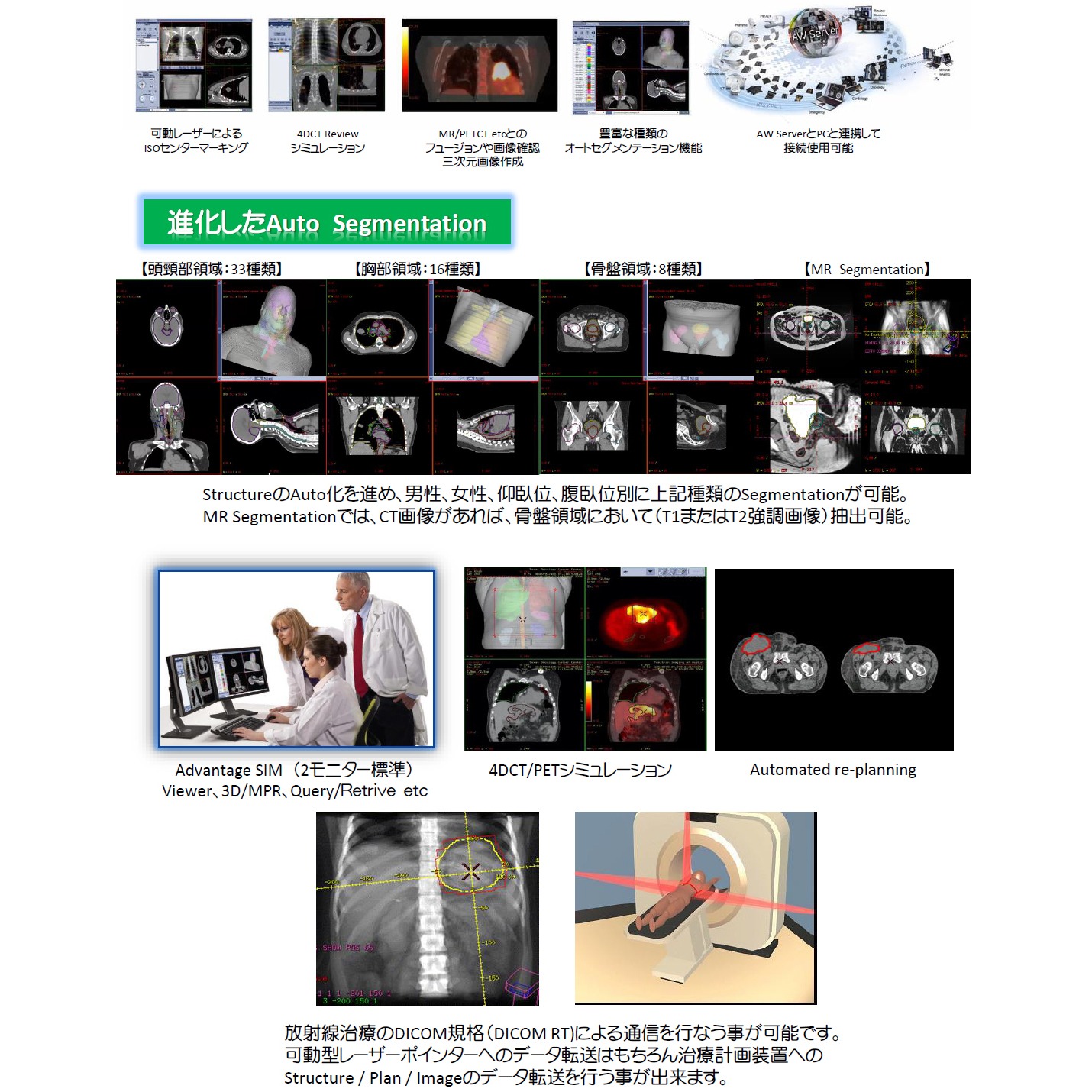

Advantage SIM and AW server※オプション GEヘルスケア・ジャパン株式会社のAdvantage SIMやAW Serverを購入することにより、放射線治療のワークフローを、さらに改善できます。

CT fluoroscopy Smart View(2D/3D)※オプション GEヘルスケア・ジャパン株式会社のCT透視(生検)は、一人の術者が可能なように、ハンドヘルドコントローラー、フットスイッチなどが用意されています。(ガントリチルト撮影可能)

プログラマブルインジェクター同期(クラス4)※オプション インジェクター同期クラス4の対応により、CTコンソール上で自動注入器のプロトコル設定、変更、スタートボタンが可能となりました。(※インジェクター同期は、自動注入器の機種に依存します。)

【操作内容について】
・造影剤/生食/造影剤/生食(Ratioも可能)の設定可能。
・それぞれの注入レート、注入量、切り替えタイミングの設定可能。
・撮影プロトコルごとに、別の注入条件を設定可能。
