Valve ASSIST 2
製造販売企業： GEヘルスケア・ジャパン株式会社
製品について
【マルチモダリティ対応診断用Workstation AWがさらに進化を遂げました。】
Valve Assist Packageは、TAVI(Transcatheter Aortic Valve Implantation)またはTAVR(Transcatheter Aortic Valve Replacement)専用のプランニングおよびガイディングサポート用のソフトウェアです。
AWが培ってきた血管解析技術を使用して、大動脈の抽出・大動脈弁の抽出・弁輪の計測・大腿動脈等の計測までのステップを組み込んでおり、スムーズな治療計画をサポートするとともに治療中でのガイドサポートを実現します。
※Valve Assist Packageには、TAVI AnalysisとInnovaHeartVision2が含まれます。
製品詳細
機能説明
-
-

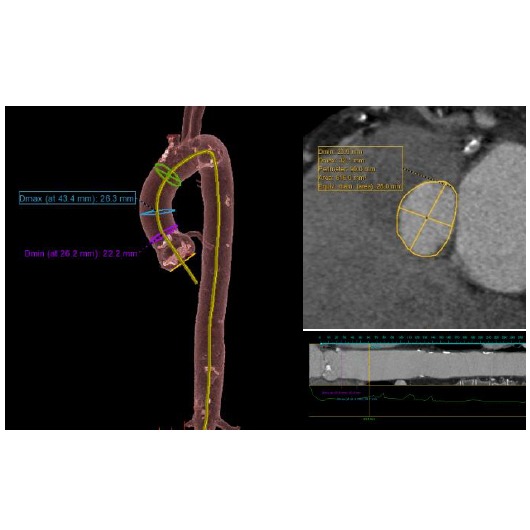

Valve Definition
撮影画像を読み込むと、大動脈部分の抽出が行われます。
また、自動的に大動脈弁の検出が行われます。マルチオブリークツールを用いたマニュアル調整も可能です。
弁の定義が完了したら、大動脈弁の径・周囲長・面積等が自動的に計算されます。
・Dmax(mm):弁輪最大径
・Dmin(mm):弁輪最小径
・Perimeter(mm):弁輪周長
・Area(mm2):弁輪面積
・Equiv. diam perim)(mm)弁輪相当直径(周長に基づく)
・Equiv. diam(area)(mm)弁輪相当直径(面積に基づく)
またその他にも、弁輪上部の径の計測や、大動脈洞の径、開口部の高さ等も計測が可能です。
-
-
Vessel Analysis
弁の計測・解析後は、全身の血管解析プロトコルがステップに組み込まれています。
ここでは、リアルタイムトラッキングを用いて、大腿動脈、鎖骨下動脈等のCPR(Curved MPR)やLumen画像、短軸画像を簡便に表示することが可能です。
カテーテル治療の際にアクセスする血管の決定、事前の狭窄把握等に有用です。
-
-
3Dロードマップ表示機能の充実
Volume Rendering
シルエット表示(血管壁の表示)
血管のセンターライン表示
設定したブックマーク(ライン等)
- Bi View Mode
- 2方向の透視画像を同時表示し、双方の画像を確認しながらより高精細な位置合わせを実現
- 自動Heads Up表示(Discoveryシリーズのみ)
- Lベースアームが斜め挿入時でも、Image Rotation機能を用いて常にHeads Up表示可能
-
- Calcification Visualization Enhancement 画像処理により動きのある(心臓の拍動等による)X線高吸収部分を強調表示することによって石灰化部分の視認性を上げる機能
