ダイナミック ソラックス ファントム
製造販売企業： 東洋メディック株式会社
製品について
【IGRTにおける画像取得から治療計画、線量照射まで包括的な解析・検証に対応するQAツール】
Model 008Aダイナミック ソラックス ファントムは、肺内腫瘍の動きの影響を調査・最小化するための高精度なツールです。組織等価ファントム内部において、既知かつ正確で再現性の高い3次元的なターゲットの動きを提供します。画像誘導放射線治療における、画像取得から、治療計画、線量照射まで包括的な解析が可能です。
特長
●肺内腫瘍の複雑な3Dモーションを1mm以下の精度と再現性でシミュレーションすることが可能です。
●モーションコントロールソフトウェアにより、呼吸波形のサイクル・振幅および形状を変更できます。
●50keV～15MeVの範囲で実際の組織に近い線減弱係数を持っています。
●TLD、MOSFET、線量ゲル、マイクロチェンバー、NanoDot®OSL、PET/CTターゲットおよびフィルムに対応するインサートをお選びいただけます。
●サロゲート呼吸プラットフォームには各種呼吸同期デバイスを搭載可能です。
製品詳細
機能説明
-
-
ダイナミック ソラックス ファントムの機能
・4D撮影および4D治療システムのコミッショニングが行えます。
・3次元移動するターゲットに対してCT画像における体積や位置のエイリアシングの定量化が可能です。
・OBI(オンボードイメージング)システムの静的および動的なターゲットの位置決め精度の評価が行えます。
・動体追尾および呼吸同期デバイスの精度テストと不変性テストが行えます。
・追尾照射技術や同期照射技術により得られる線量精度の評価が行えます。
・新規装置や新しい技術の実装時における人材育成に活用できます。
-
-

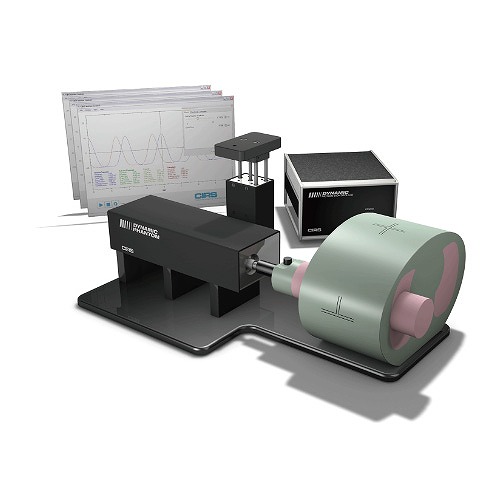

Model 008A：ダイナミック ソラックス ファントム

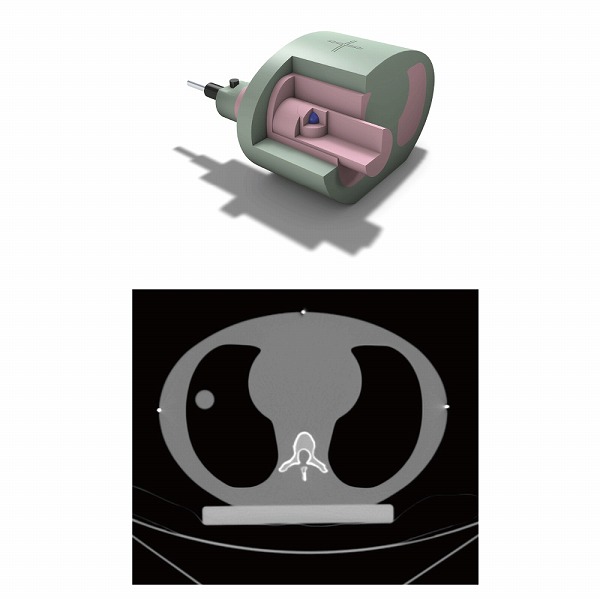

・ファントムのボディ部は単純化した形状をしており、サイズ・構造ともに平均的な人体胸部を模擬しています。材質は独自の組織等価エポキシ素材で構成され、50keV～15MeVの範囲における模擬組織の線減弱係数は、実際の水および骨の1%以内、実際の肺の3%以内です。
・組織等価ファントムのボディ部には3D人体模擬脊椎と表面アライメントマークおよびファントム画像レジストレーション用のCTフィデューシャルがあります。
-
-
肺内腫瘍の複雑な3Dモーション
・肺等価の固体エポキシインサートには柔組織ターゲットないしは線量計が内包されており、固体ファントム胴体部内にある肺等価材質性の肺葉内部にて動作させることができます。
・ターゲットの中心はインサートの中心軸からオフセットしています。同時・独立に制御される直線移動と回転動作によって複雑な3Dモーションを再現できます。
-
- サロゲート サロゲートの動作はモーション コントロール ソフトウェアでプログラムでき、ターゲットの動作とは独立した制御が可能です。サロゲートプラットフォームは手動で向きを変更することにより、胸壁または横隔膜の動きをエミュレートできます。
-
- モーション コントロール ソフトウェア ユーザフレンドリーなGUIのモーション コントロール ソフトウェアを使用することでダイナミック ソラックス ファントムを簡単に操作することができます。このソフトウェアはWindows OSの任意のコンピュータにインストール可能で、インストール後にソフトウェア上で制御するファントムを選択できます。
- 用途に合わせて選べる豊富なインサート
- 交換式インサートは10種類の中から自由に選択いただけます。10種類のうち8種類は肺等価エポキシ素材でできており、すべて直径63.5mmとなっています。肺等価インサートにはMOSFET、マイクロチェンバー、フィルム、NanoDot®OSL、PET/CTターゲットまたはゲル線量計などを設置することができます。インサートは簡単にドライブシャフトに取り付けてアライメントをとることができ、インサートの交換も手早く行えます。
