E2E® SBRTファントム

機能説明

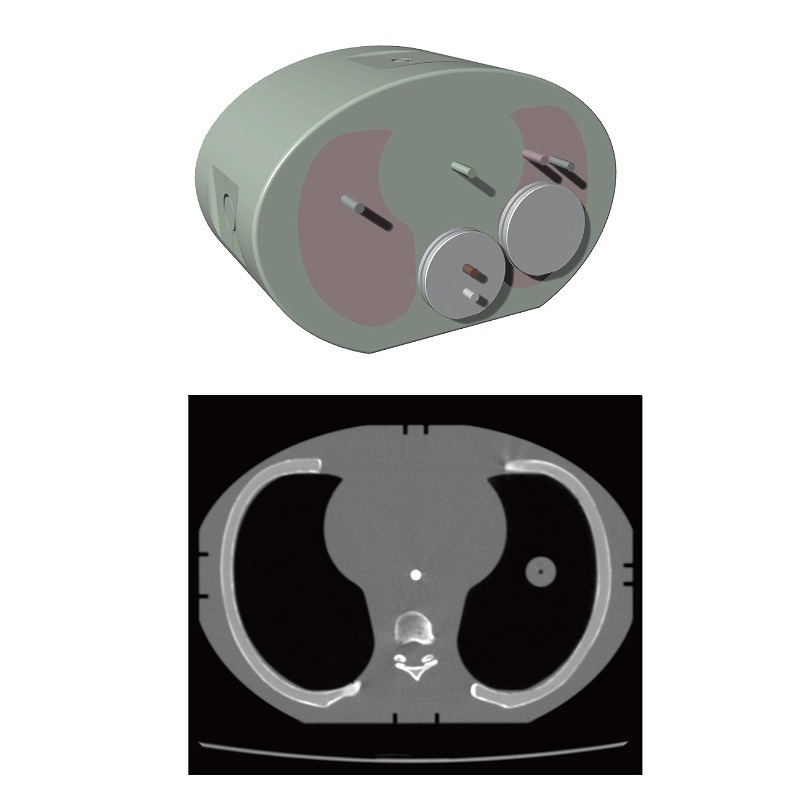

Model 036S：E2E SBRTファントム ・ファントムのボディ部は単純化した形状をしており、サイズ・構造ともに平均的な人体胸部を模擬しています。材質は独自の組織等価エポキシ素材で構成され、50keV～15MeVの範囲における模擬組織の線減弱係数は、実際の水および骨の1%以内、実際の肺の3%以内です。
・組織等価ファントムのボディ部には3D人体模擬脊椎とファントム画像レジストレーション用の表面アライメントマークがあります。

NANODOT OSL線量計 右肺のリムーバブルインサートにはnanoDot用ポケットを3か所設置した不整形な腫瘍体積を搭載しており、局所的な線量測定が可能です。肺ターゲットが椎体と近接していることで1回の照射でターゲットへの高分解能な線量分布と脊髄線量の測定を可能とします。

ラジオクロミックフィルム 重要臓器である脊椎内で、様々な線量検証が行える分割式の脊椎を内蔵しています。脊椎ロッドの足側半分は分割でき、サジタル方向にラジオクロミックフィルムを使用できます。取外式脊椎ロッドの頭側半分における脊椎および椎体にはイオンチェンバー用キャビティが配置されています。

小容積イオンチェンバー 小容積イオンチェンバーを用いることで、急傾斜の線量勾配における関心領域について精密な測定が可能になります。Model 036Sには2個の肺腫瘍体積(それぞれ4cm、2cm)を内蔵し、各ターゲットの中央にイオンチェンバー用のキャビティを設置しています。さらに脊髄、椎体、縦隔中央および縦隔/肺境界面に小容積イオンチェンバーを配置することができます。

アイソセンターQA機能

放射線治療における正確な照射をするには、画像誘導によるターゲットの位置決めが重要です。さらにはイメージャー、位置決め、ターゲットシステムの全てが正しい放射線アイソセンターに位置合わせされていることが極めて重要です。E2E®SBRTファントムには同心円ターゲット、ポイントターゲットおよびアライメントマークが設置されていますので、アイソセンターの一致チェックが可能です。

Model 036-01：SBRT 腹部ファントム ノンコプラナー照射の効果の評価：Model 036SのオプションであるSBRT腹部ファントム(Model 036-01)は、椎体や脊髄を含む重要臓器へのノンコプラナー照射の効果を評価するための延長用のファントムとして機能します。
