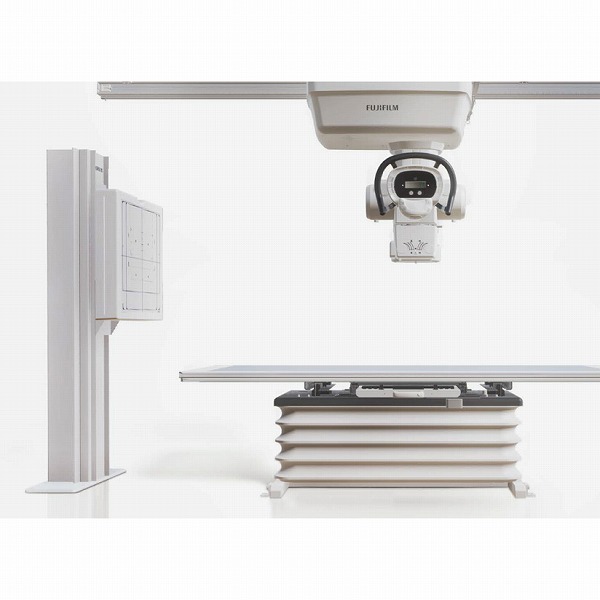

透視付き一般撮影システム　CALNEO Beyond

機能説明

Go beyond Versatility 透視検査が減る一方で、なくせない透視室。そんな課題にこたえるのが、撮影室で透視も行ってしまうという新たな発想。
透視対応のFPD※と長年培った画像処理技術を持つ富士フイルムが一般撮影室の「新たな在り方」を提案します。

※CALNEO Beyondに組み合わせた場合に透視が可能となります。

立位 撮影×透視※オプション 今まで｢撮影専用｣の立位撮影台が、これからは透視検査にも対応できます。胸部撮影をはじめとした各種一般撮影。さらに座位での嚥下造影検査も。透視対応のFPD｢CALNEO Flow^※1｣と天井走行式X 線管保持装置｢SX-A300^※2｣を組み合わせて、一般撮影室の｢検査の幅｣をさらに拡げましょう。

※1 販売名：デジタルラジオグラフィ DR-ID 1800
「CALNEO Beyond」は、富士フイルムの「デジタルラジオグラフィ DR-ID 2800」（医療機器認証番号：305ABBZX00006000号）を採用。「デジタルラジオグラフィ DR-ID 2800」には、「デジタルラジオグラフィ DR-ID 1800」の構成品であるフラットパネルセンサが用いられています。
※2 販売名：X線管保持装置 SX-A300

臥位 撮影×透視 臥位撮影台で透視検査が行えます。腹部や整形の撮影はもちろん、神経ブロック、泌尿器科や婦人科の透視検査にも対応。そして、テーブル(臥位撮影台)が低い位置まで下がります^※。車いすから乗り降りもしやすく、被検者に優しいテーブルです。

※昇降フローティング撮影台 AS-MD1(Deneb)はオプション

撮影×透視対応FPD(1) FPD1枚で撮影と透視^※1ができるようになりました。
臥位でも、立位でも。撮影×透視対応FPD｢CALNEO Flow^※2｣が検査の多様化に応えます。

※1 CALNEO Beyondに組み合わせた場合に透視が可能となります。
※2 Cシリーズ。サイズは14×17inch または 17×17inchからお選びいただけます。

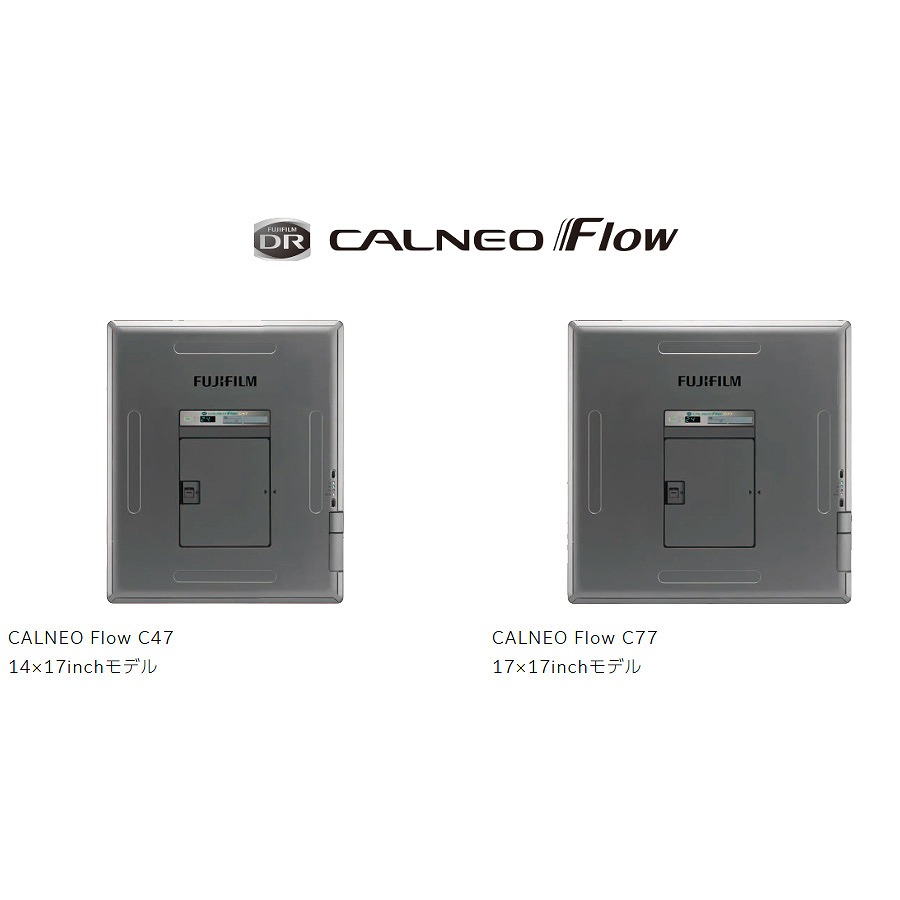

CALNEO Flow 軽量性、高画質、堅牢性、機動性、利便性を兼ね備えた、CALNEOシリーズのハイエンドモデル。

撮影×透視対応FPD(2) 低被ばく、なのに高画質な撮影画像と透視画像を提供します。従来のCALNEOシリーズのカセッテDRと同様に、FPDとは反対側のX線照射面側に光センサー(TFT)を配置した「ISS方式」による間接変換方式FPDを搭載。X線信号の散乱・減衰を大幅に抑制し、少ないX線量でシャープな画像を実現しました。
さらにTFT基板にフィルム式のフレキシブルセンサーを採用し、DQE58%^※(1LP/mm・1mR)を達成しました。ISS方式とフレキシブルセンサーの組み合わせにより高画質と低線量化に貢献します。

※静止画撮影のみ(Cシリーズの場合)

防水・防塵性能 液体などが侵入しにくい構造で、あらゆる方向からの噴流にも耐える防水基準IPX6に準拠。血液や嘔吐物の侵入を防ぐだけでなく、防塵基準であるIP5Xにも対応。

約100倍の抗菌性能 FPDの前面は富士フイルムメディカル株式会社従来製品の銀系コートに比べて、約100倍^※の抗菌性能を発揮するコート技術「Hydro Ag(ハイドロ エージ―)」でコーティング。高い抗菌性能により細菌の増殖を防ぎ、効果も長期持続。超親水バインダーで、汚れも落ちやすく清潔で衛生的にご使用いただけます。

※製品の特性上、その効果を将来的に常に保証するものではありません。

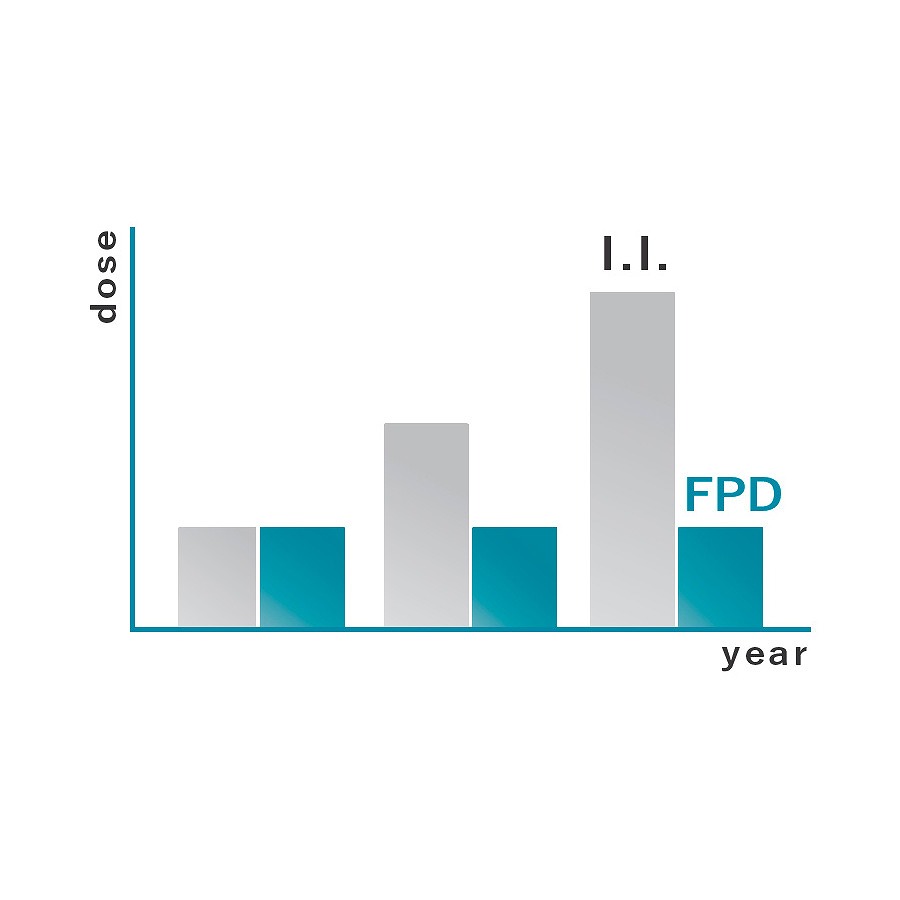

高X線変換効率 ずっと、低被ばく。その秘密は、経年劣化に伴う輝度低下が起こらない、輝度低下を補うための線量増加の心配がないFPDにあります。高感度で最大58%(1LP/mm・1mR)の高いDQE(X線の変換効率)を誇るCALNEO Flow^※。安定した画質はもちろん、長期間安定した低被ばくな検査環境を維持します。

※静止画撮影のみ(Cシリーズの場合)

パルス透視 X線を間欠的に出力するパルス透視なら連続透視に比べて被ばくを低減することができます。FPDとパルス透視を掛け合わせて、職業被ばくを減らしましょう。

Dynamic VisualizationIIダイナミック処理※オプション 透視も撮影も、検査の種類や部位に適したコントラストと濃度に調整します。ダイナミック処理は、人体を透過したX線情報を3次元情報に変換して、人体の厚みが異なる部位や構造物を認識し、コントラストと濃度を的確に調整します。

Flexible Noise ControlIIノイズ抑制処理 透視も撮影も、低ノイズな画像を描出します。ノイズ抑制処理は構造を持たないノイズ成分を抽出し、これを的確に除去することで、画像の粒状度を改善。被写体構造の視認性を向上します。

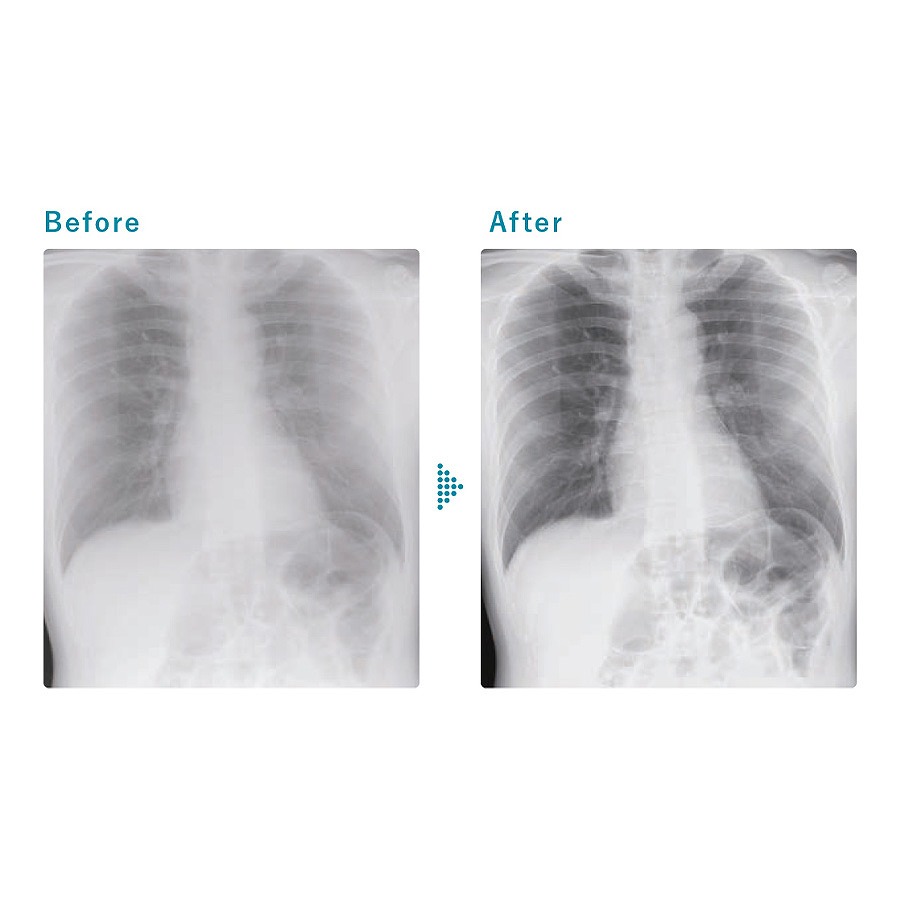

Virtual Gridバーチャルグリッド※オプション 散乱線によるノイズを減らして、コントラストを調整します。バーチャルグリッドは、撮影条件(X線の強さ、量など)や撮影部位、被検者の体格などさまざまな要因の影響を受ける散乱線成分を高速かつ忠実に計算。散乱線により低下した画像のコントラストを高めます。

Go beyond Comfort 医療スタッフは、的確に、スムーズな検査を行いたい。
X線システムや透視対応FPD、そして富士フイルムのAI技術を活用して設計されたナビゲーション機能が、効率的な撮影をサポートします。

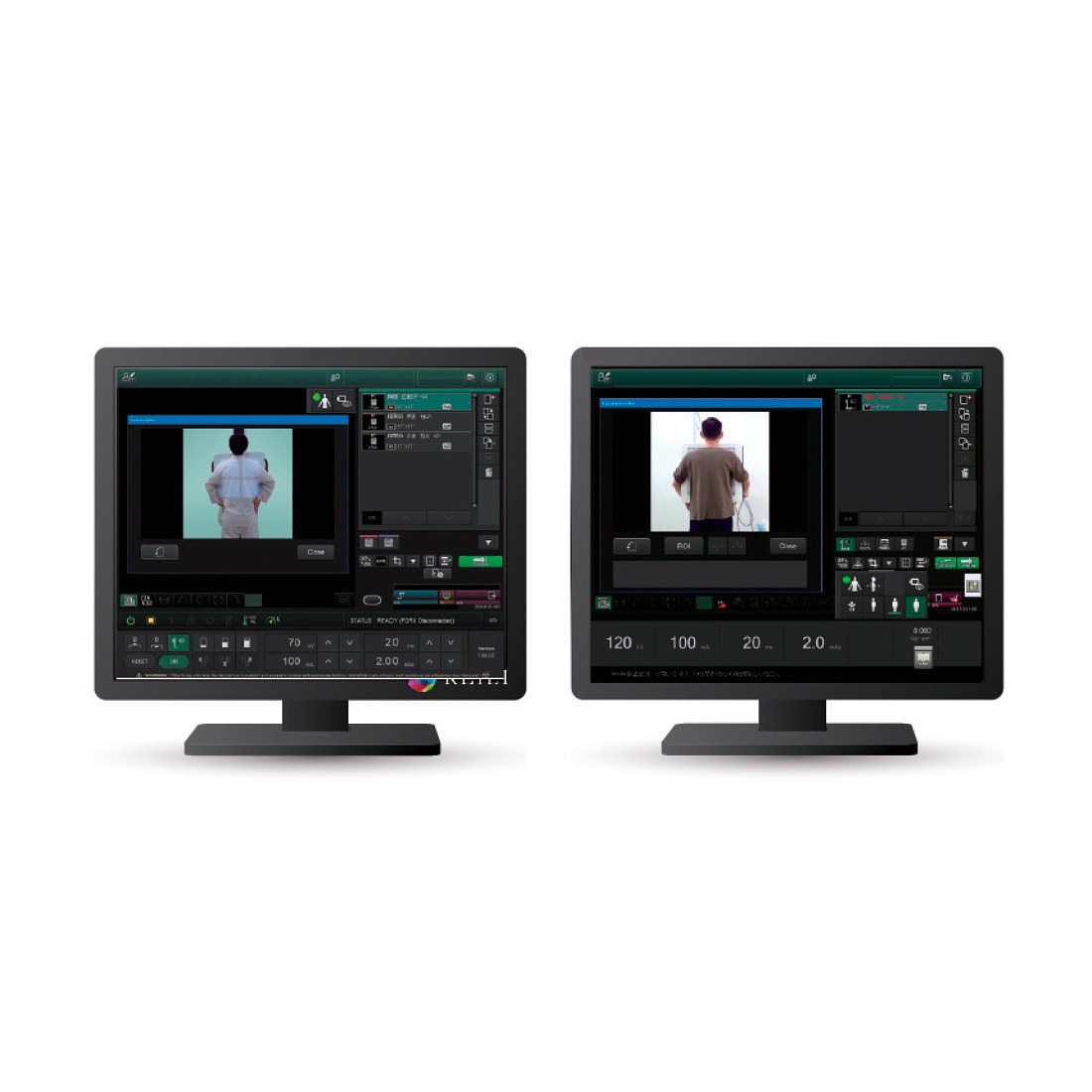

Positioning Naviポジショニングナビ※オプション AI技術のひとつであるディープラーニングを用いて設計したPositioning Navi。コリメータに搭載されたカメラが被検者の方向および側性を認識して、事前に設定した撮影メニューとの整合性を確認するための情報を表示します。撮影メニューと一致しない場合は、コンソール画面上にアラートを表示させることでポジショニングの不整合による再撮影の低減に貢献します^※。

※対象部位は、胸部、頭部、膝、下腿、足。ユーザーによる目視確認が必要です。

Exposure Naviエクスポージャーナビ※オプション コリメータに取り付けられた距離センサーを活用して、立位胸部撮影時の被検者の体格を大中小の3段階から推定した結果を表示します^※。

※ユーザーによる目視確認が必要です。

胸部X線画像病変検出ソフトウェア CXR-AID AI技術のひとつであるディープラーニングを用いて設計した胸部X線画像病変検出ソフトウェアが、胸部X線画像を受け取り、解析結果画像を自動的に作成して医師の画像診断を支援します。結節。腫瘤影。浸潤影。気胸。病変が疑われる領域を検出したり、マーキングしたりします。その領域を医師が再確認することで、見落しの防止を支援します^※。

※解析結果の表示は、「CXR-AID」による処理が実施されたことを確認するためのものであり、診断を目的としたものではありません。CXR-AIDの解析結果を利用した読影は画像診断ワークステーションで行う必要があります。

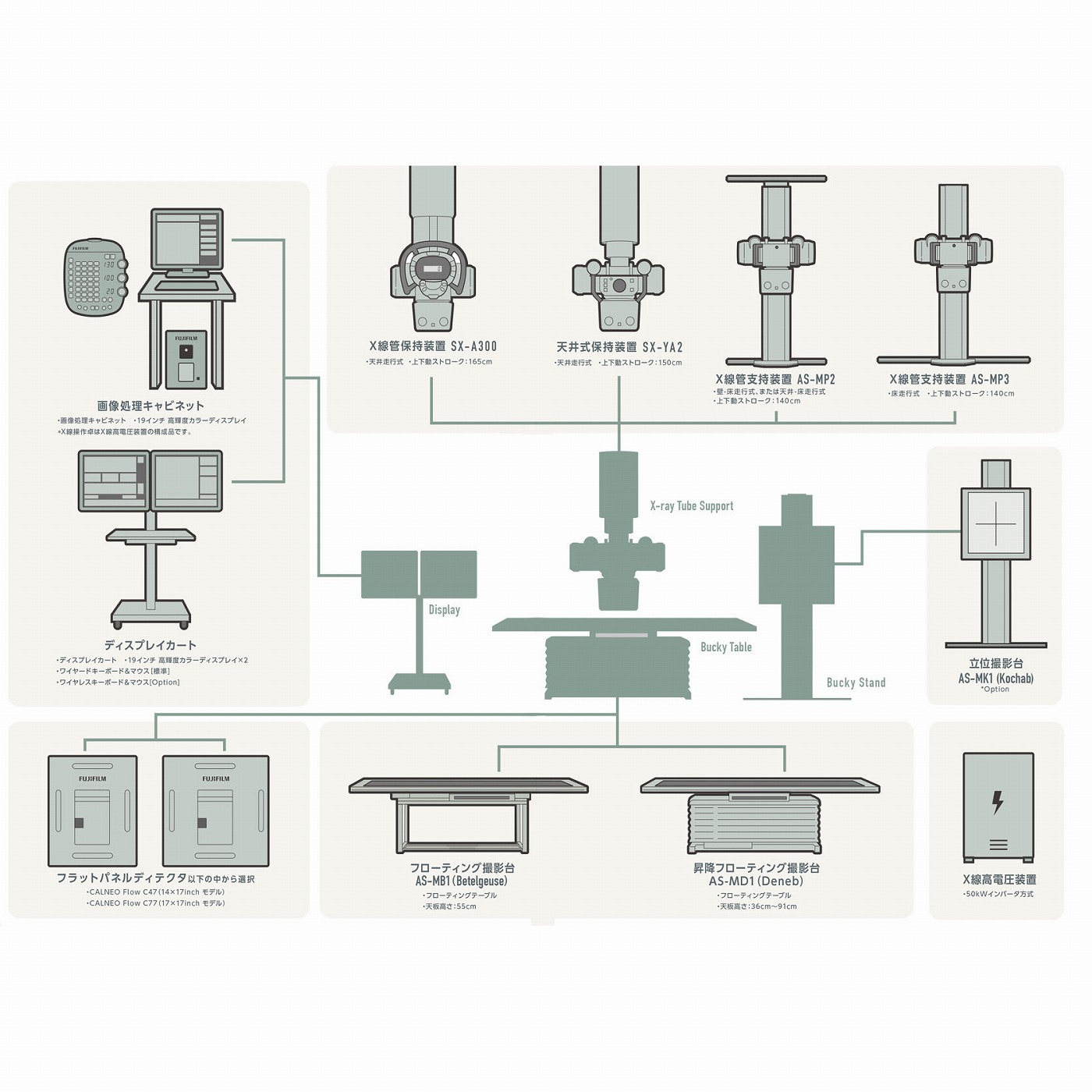

システムガイド 製品構成とオプション
