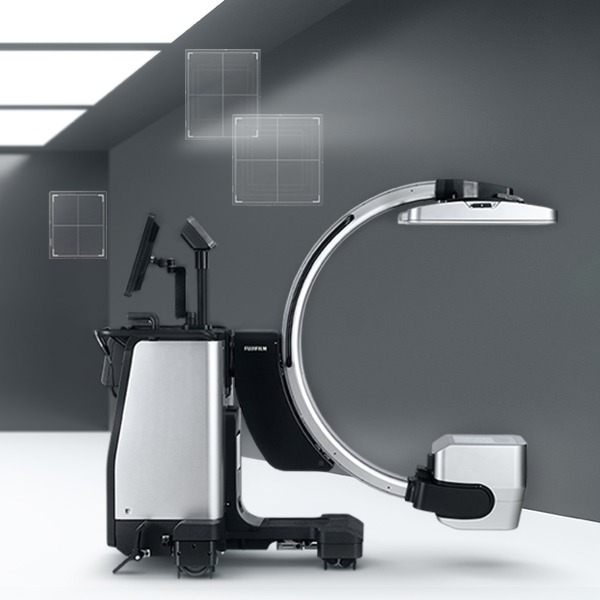

軽量X線透視診断装置　FUJIFILM DR CALNEO CROSS

機能説明

1台の装置で、透視(動画)と静止画撮影を両立 CALNEO CROSSは、外科用Cアームでありながら静止画撮影にも対応。管球ヘッドに回転機構を設けることで十分なSIDを確保し、受光部のパネルホルダーからカセッテDRを取り外すことで、回診車のように静止画撮影が行えます。

1台の装置で3サイズのカセッテDRが選択・交換可能 X線検出部のパネルホルダーは自由に着脱でき、3サイズのカセッテDR^*を使用可能。手術・手技に合わせてサイズを変更することができ、さまざまな撮影シーンに対応します。また、カセッテDRは一般撮影や回診車など他の富士フイルムメディカル社システム(詳細はお問い合わせください)と共用できます。

* CALNEO CROSSをご使用いただく場合はFUJIFILM DR CALNEO Flow(販売名:デジタルラジオグラフィDR-ID 1800)をご使用ください。
透視モードはCALNEO Flow Cシリーズ(DR-ID 1811SE、1812SE、1814SE)のみの対応で、必ず同カセッテDRを1枚以上ご用意ください。

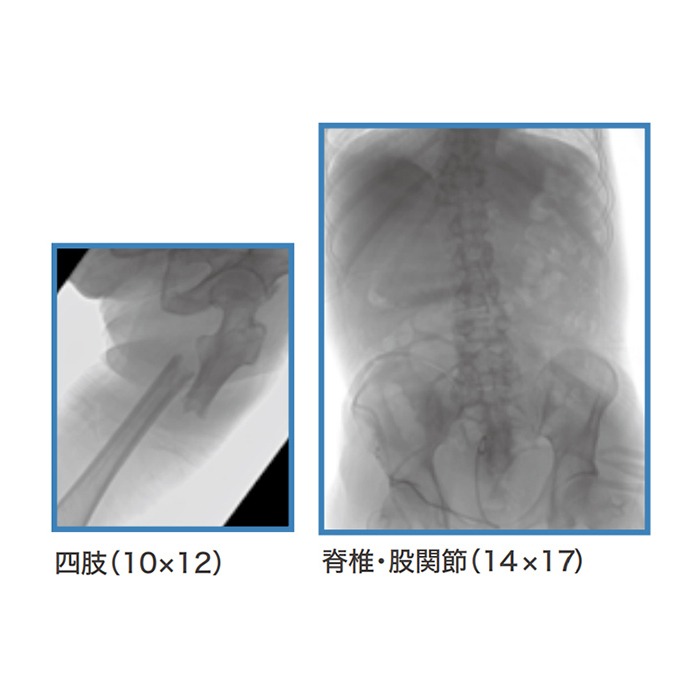

部位による使い分け例 例えば、四肢には取り回しがしやすい10×12インチサイズを使い、脊椎や股関節には広角重視の14×17インチサイズを用いるといった、部位に応じたカセッテDRの選択が可能です。

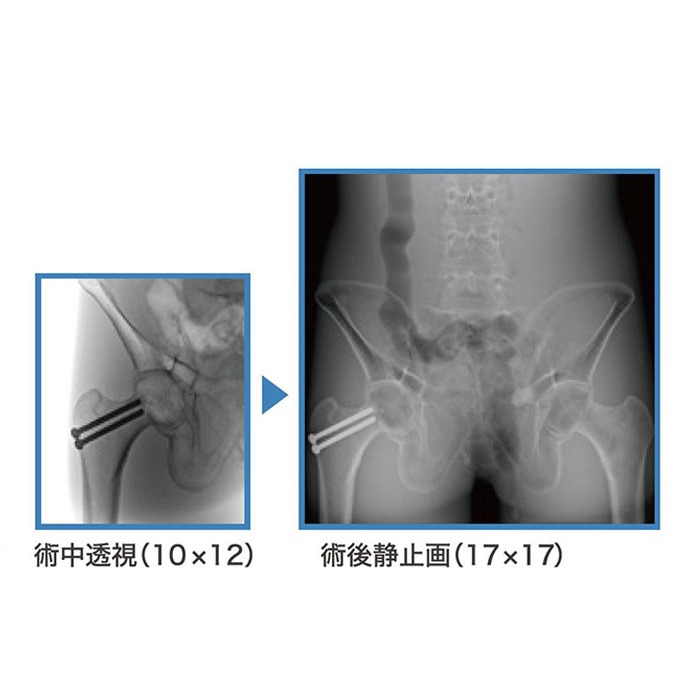

用途による使い分け例 術中は10×12インチサイズの小さなカセッテDRで必要な場所のみ透視を行い、術前・術後は14×17インチサイズや17×17インチの大きなカセッテDRで静止画撮影を行うことで全体像を確認することが可能です。

スペースをとらない軽量・コンパクト設計 回診車と外科用Cアームの機能を兼ね備え、本体重量約249kgと軽量・コンパクトを実現。限られた設置スペースでも扱いやすく、開口部83cmの広幅Cアームが術中の素早いアプローチを可能にします。

*最小値：10×12パネル使用時

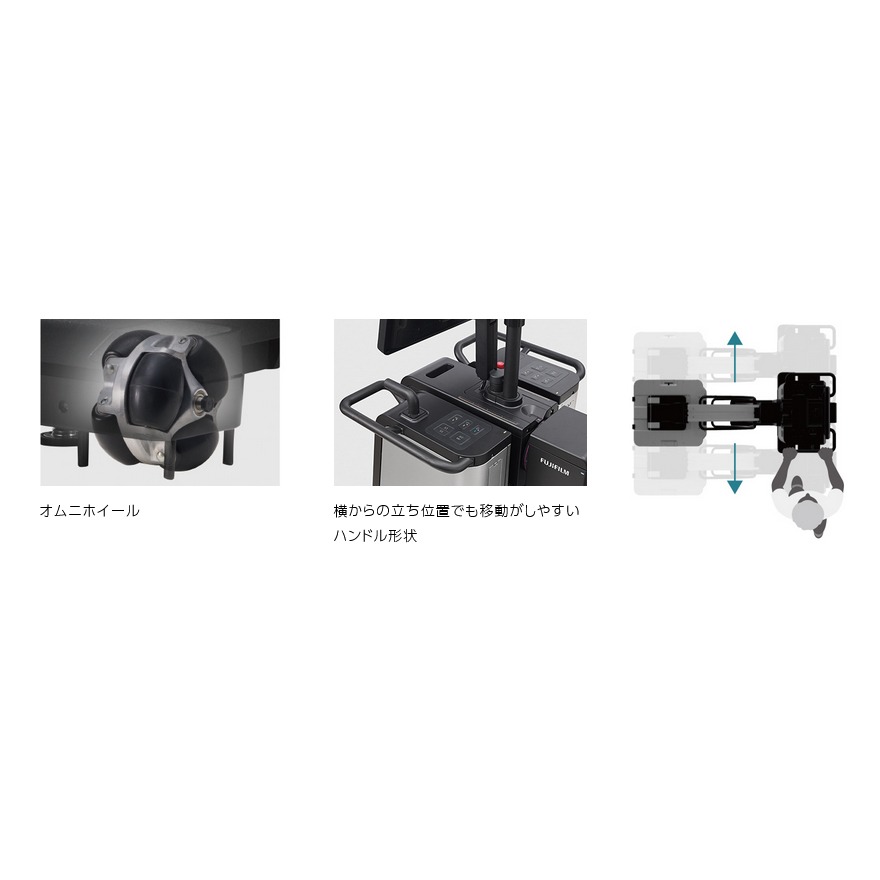

軽快な動きで旋回・平行移動もスムーズ 前輪にはオムニホイールを採用し、左右方向への平行移動も滑らかに行えます。ブレーキペダルを左右に設置したほか、本体ハンドルは立ち位置が正面・サイドに関わらず手が届き、どの位置からでも移動・停止がスムーズ。移動を繰り返す手術室内で快適な機動性を発揮します。

使いやすい操作パネル アーム操作パネルを左右2箇所に配置。立ち位置を選ばずにアームの操作ができるほか、電磁ロックによるロック/解除が可能です。

電源接続が不要 フル充電で8時間の連続使用*が可能な急速充電リチウムイオンバッテリーを内蔵し、電源ケーブルレスの運用を可能に。もちろんAC電源を接続した使用にも対応します。

*使用条件によって異なります

清掃しやすく自在な操作を可能にするケーブルレスアーム アーム部分にケーブル類が収納されているため、操作時におけるアームの取り回しが向上。清掃しやすくクリーンな状態を持続しやすい仕様になっています。

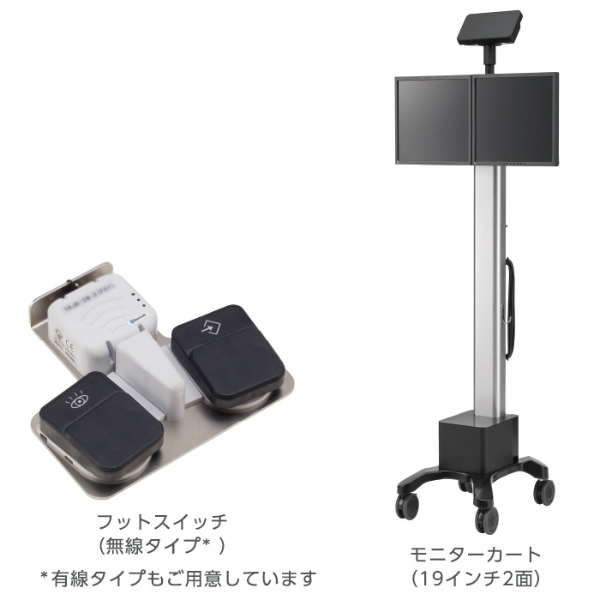

安全・快適に使えるケーブルレス オプション品のフットスイッチやモニターカートと無線で接続可能。移動の際にケーブルが邪魔になりません。モニターカートは無線HDMI対応で、2画面を遅延なく表示可能です。

清潔性を持続する抗菌加工 頻繁に触れる操作パネルとハンドスイッチ部分は、富士フイルムの抗菌技術「Hydro Ag」でコーティング。衛生的にご使用いただけます。

Cアームの高さを自在に調整 Cアームは上下動が可能で、ラテラル撮影時に高さを約1mまで下げることができます。

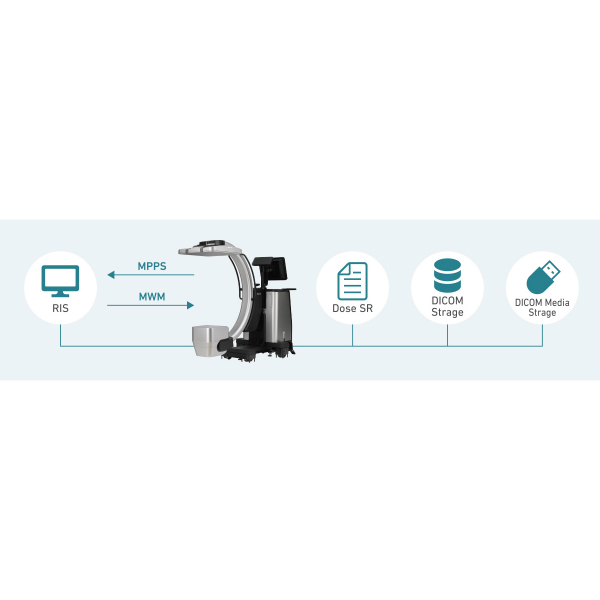

ネットワーク接続による効率的な情報管理 RISと接続して患者・検査情報の送受信を行えるほか、DICOMフォーマットによる各種運用が可能です。また、Dose SRにも対応しており線量管理情報を保存できます。

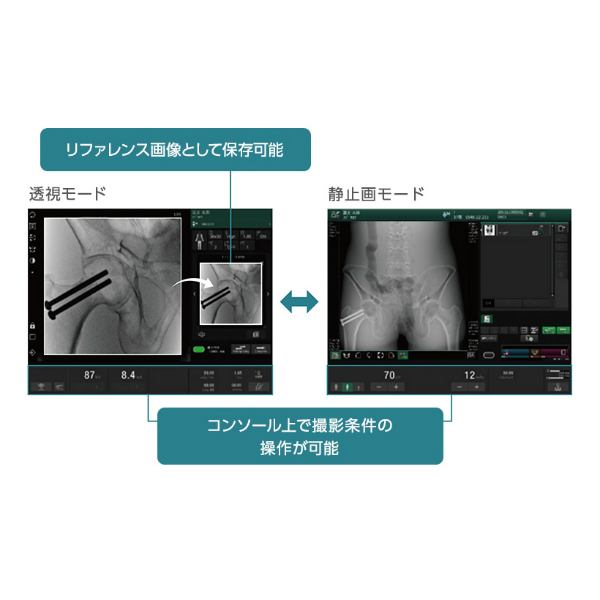

透視/静止画一体型コンソール 透視と静止画の両方に対応するコンソールを搭載。透視モードでは透視のラストイメージホールド(LIH)のキャプチャー画像やスナップショット画像をリファレンス画像として2画面での表示が可能。また、X線撮影条件に関する操作はコンソール画面に統合されたソフトウェアを通じて行え、撮影ワークフローの効率化に貢献します。

ダイナミックコアエンジン ダイナミック処理とノイズ抑制処理を、フレーム単位で実行。残像が少ないクリアな画像を生成します。

「フレキシブルセンサー」と「ISS方式」による読み取り(FUJIFILM DR CALNEO Flow)

従来のCALNEOシリーズのカセッテDRと同様に、FPDとは反対側のX線照射面側に光センサー(TFT)を配置した「ISS方式」による間接変換方式FPDを搭載。X線信号の散乱・減衰を大幅に抑制し、少ないX線量でシャープな画像を実現しました。さらにTFT基板にフィルム式のフレキシブルセンサーを採用し、DQE58%*(1Lp/mm・1mR)を達成しました。

*静止画撮影のみ (Cシリーズの場合)

フィルム化の利点 TFT基板をガラス素材から薄型フィルムにすることで、X線透過率が向上。富士フイルムメディカル社のISS方式と組合わせることでフレキシブルセンサーの利点を活かし、 高画質画像と低線量化に貢献します。
