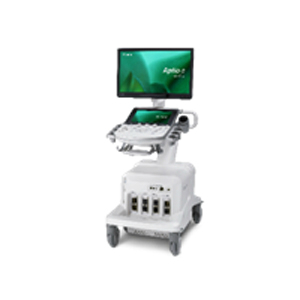

超音波診断装置　Aplio a Verifia

機能説明

aBeam Forming Advanced-Sync Pulser プローブの各素子に対してそれぞれ同時に異なる波形を重ね合わせて駆動することができます。これにより深さ方向に絞れたビーム照射が可能となります。またパルサーから発生する波形が理想的な帯域分布となっているため、基本波成分を減少させ、ノイズの少ない受信が可能となります。そのためペネトレーションを良くし、空間およびコントラスト分解能が上がり、同時にアーチファクトやクラッタの低減を実現できるようになります。

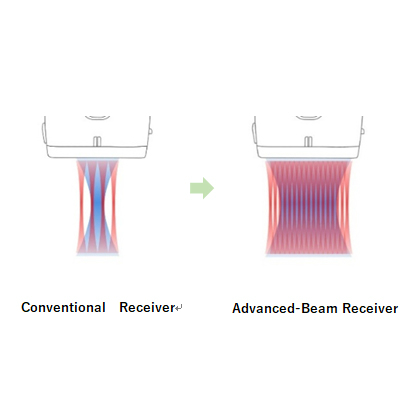

aBeam Forming Advanced-Beam Receiver 多くの受信信号を同時に処理することが可能となります。これにより広い範囲を分解能よく高フレームレートで画像を取得できるようになります。

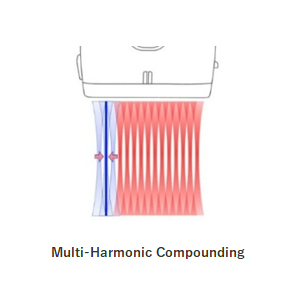

aBeam Forming Multi-Harmonic Compounding 複数の受信ビームを重ね合わせることにより、強度が強く鋭いビームを形成することが可能になります。

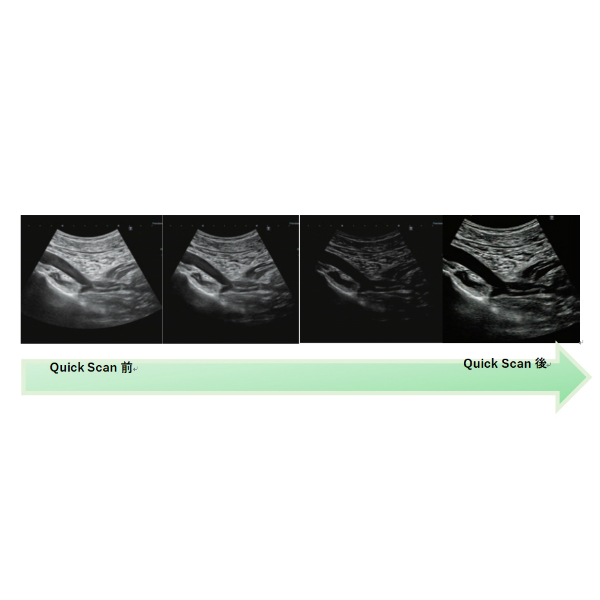

Real time Quick ScanQuick Scanがリアルタイムに画像観察をサポートします。ワンタッチで起動すればその後の全てのフレームを解析し、常に明るさが均一になるように最適化します。走査に集中でき、日常の検査の質とスループットの向上が図れます。

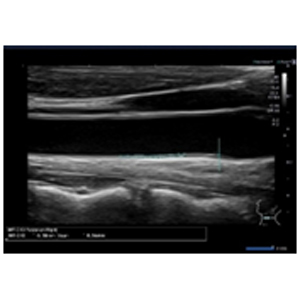

IMT C-10計測 頸動脈IMT計測方法の1つであるIMT C-10計測に対応しています。遠位壁において10mm長の領域で100点以上の計測を行う自動トレース法にも対応しています。

Auto EF with GLS ASEガイドラインで推奨されているMOD法による計測をワンボタンで行え瞬時に結果が表示されるので、検査時間を短縮できます。自動トレース解析には、2DWMTのトラッキング技術を使用し、高精度かつ高い再現性を実現しています。心筋ストレインの指標であるGLS(Global Longitudinal Strain)も同時に算出し、より臨床に役立つ情報をご提供します。

SMI SMIはキヤノンメディカルシステムズ独自の低流速血流表示技術です。従来のドプラでは描出困難であった低流速血流を、高感度、高分解能、高フレームレート、低アーチファクトに描出可能です。

Shear wave Elastography(SWE) せん断波の伝播速度を測定し、組織の硬さを数値やカラーマップで表示できます。せん断波の伝搬する時間を等高線表示するPropagation表示で、せん断波の伝わり方を視覚的に確認できます。検査中および保存画像でも計測、カラーマップ変更や逆転、閾値の変更が可能です。また、MAD(Measurement Area Detection)機能で標準偏差の小さい箇所を自動検出し平均値を自動で算出します。手動でのワンショットだけでなく、心電図を利用し、心拍による影響が最も少ない時相でデータ取得を行えるので、より安定したデータが得られます。

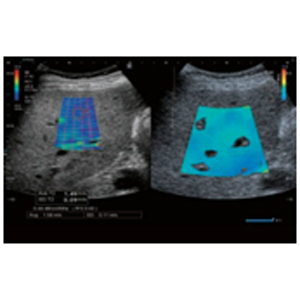

Attenuation Imaging(ATI) Attenuation Imaging(ATI)は、組織内の超音波周波数依存性減衰の程度を計測することができる新しい臨床アプリケーションです。血管や石灰化などの組織構造は独自のフィルタにより除去することができ、信頼性の高いデータ抽出が可能です。SWEとATIを同時スキャンで取得することが可能で、4箇所まで計測可能です。

Elastography 組織の硬さに応じた歪みの程度を、容易にリアルタイムにカラーマップで表示できます。関心領域と参照領域にROIを設定することでRatioの算出も行えます。リニアプローブだけでなく、コンベックスプローブや特殊プローブでもご利用いただけます。Fusion中にも起動可能であり、保存画像でも計測可能です。

WideView 画質を維持しながらの広角スキャンを実現しました。最大115°まで広がり、死角を減少させることで見落としを低減し、大きな構造の全体像を見渡し、検査の効率化が期待されます

2D Wall Motion Tracking 局所心筋の壁運動解析アプリケーションが進化し、解析時間が大幅に短縮しました。心尖三断面初期輪郭トレースの自動化、ポーラーマップ表示機能、Activation Imagingを搭載、GLS(心尖三断面)やBi-plane Disk法でのEF算出も自動で行います。
