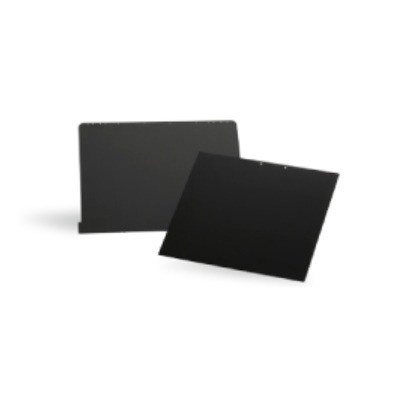

カーボングラファイトグリッド
販売企業： Jpiジャパン株式会社
製品について
JPIのオリジナル製造工法で開発された製品です。
箔の直進性が高く、高精度な管理が可能なため、箔の不均一性から起きるモアレを抑制できます。
特長
●半導体業界における切削工程を応用した精密加工により、箔の不均一性から生じるモアレ現象が少ない製品です。
●繊細な画像が要求されるマンモグラフィやアンギオグラフィに最適です。
●最高135本まで製作可能ですので厳しい精度が要求されるトモシンセシスなどでもご使用いただけます。
●100本以上の高密度グリッドを使うことにより、揺動無しでグリッドをご使用いただけるので、マンモグラフィ装置の揺動システムによるノイズトラブルを防ぐことが可能です。
●箔の厚みやグリッドラインの角度形成が自由に変更でき、極小サイズのグリッドやクリスクロスグリッドなどが製作できますので、研究開発の試作品として最適です。
製品詳細
機能説明
-
- 切削加工装置と加工断面
-
- グリッド性能相対比較表
-
-
物理的特性値
※撮影条件:a.35kv 50mAs, b.焦点範囲0.1/0.3mm, c.焦点距離60cm, d.モリブデンフィルタ
※測定器:蛍光メーター
※IEC 60627(第3版2001改正)5.1.4b, 5.2.1, 5.2.3節 準拠
仕様
仕様
- サイズ
- 30cm×30cmまで
- 本数(/cm)
- 135本, 126本, 105本, 92本, 85本, 80本, 41本, 36本
- 比率(:1)
- 15:1, 14:1, 12:1, 10:1, 8:1, 6:1, 5:1, 4:1, 3:1
- 焦点距離
- 44cm, 60cm, 80cm, 100cm, 120cm, 150cm, 180cm, 200cm
- カバー材
- カーボン
