PET・CT装置　Biograph Vision

機能説明

新世代のPET空間分解能 クリスタルカッティングデザインを現行の4.0×4.0×20mmから等方性を保ちながら、3.2×3.2×20mmとさらに細分化。FBP画像再構成において3.7mm(Transverse, FWHM@1cm)の空間分解能を実現しました。PETスライス厚は1.6mm、画像再構成マトリクスは最大880×880。まさに新世代のPET空間分解能です。

新世代のTOF時間分解能

これまでの常識を超える214ps※1のTOF時間分解能を実現。5×5のミニブロック構造とライトガイドを排除した100%カバレッジのLSOアレイデザインに加え、クリスタル内で発せられる光を効率よく電気信号に変換するSiPMを搭載した新しいPET検出器により実現しました。これにより、TOF Gain 6.2倍※2を達成し、高いSNRを実現します。
※1：シーメンスヘルスケア社データ
※2：直径20cm円筒オブジェクトを対象に算出

CT画像での金属アーチファクト低減機能「iMAR」 PET・CT検査の読影では、PET画像よりもCT画像の読影に苦労されているケースも見受けられます。またPETの画像再構成における補正はCTの情報を使用します。CT装置で普及している金属アーチファクトへの対応も重要な要素の1つです。iMARは金属により失われたジオメトリー情報とCT値を高い精度で復元することが可能です。また、対象とする金属やアーチファクトの種類、撮影部位に応じて、最適化された8種類の低減アルゴリズムを選択でき、さまざまな臨床条件に対応することができます。

Less Time + Less Dose 効率性を高めた「次世代半導体検出器」は、微量のアイソトープで代謝を画像化。画像クオリティやスキャンスピードを犠牲にすることなく、薬剤投与量を大幅に低減することができます。さらに、連続可変型リニアモータ駆動テーブルと合わせて、短時間に、高品質で、そしてより安全なPET・CT検査が可能になります。

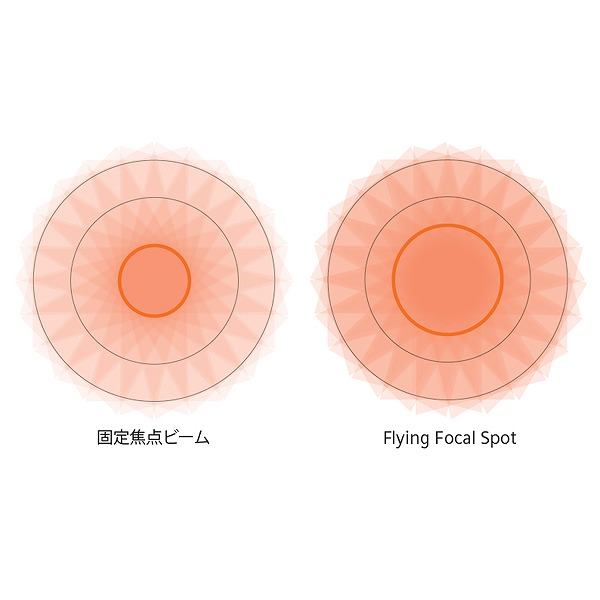

焦点位置をずらしながらスキャンを実行(Flying Forcal Spot) X線焦点位置を電磁的に移動させることで生じるX線束のずれを、データの倍密度化として利用する撮影方式です。高ピッチ撮影においても中心部分のみならず、オフセンターの空間分解能も大幅に向上させることができます。

X線量を増やさず体軸分解能を上げる(z-Sharp Technology) 体軸方向へ焦点が超高速で振幅して、それぞれの電子ビームが50%ずつのオーバーサンプリングを行い、体軸方向分解能を改善します。重なり合った領域は100%のX線量で、高ピッチの撮影でも、線量不足によるSNRの低下はありません。

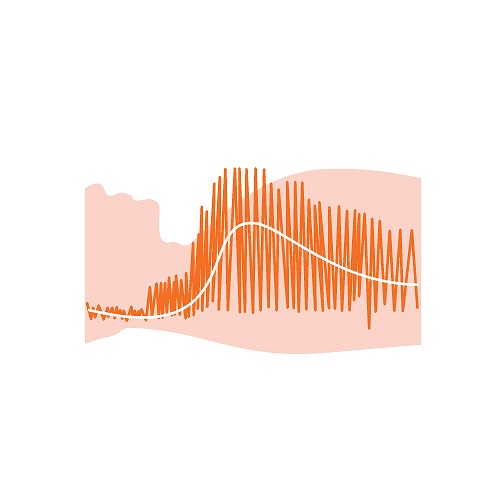

自動管電流制御機構 CARE Dose4D 位置決め撮影から事前に体厚変化を予測し、さらにリアルタイムに体厚変化に追従して、細やかな管電流制御を行います。検査部位や体型に合わせたきめ細やかな線量コントロールで被ばくの低減と高画質を両立します。

自動管電圧最適化機構 CARE kV 位置決め撮影で認識した被検者の体型と事前に定義したプロトコールの検査内容を参照し、最適な管電圧を提示する機能です。特に小児や造影検査の場合、画質を維持しながら、大幅な被ばく低減効果が期待できます。

5×5ミニブロックをSiPMが100%カバー LSO crystalの5×5ミニブロック全体を新開発SiPMが100%カバーします。ライトガイドを排除し、シンチレータからの光を効率よく電気信号に変換します。TOF Gain 6.2倍を達成し、高いSNRを実現します。
